Установка динамиков в двери Лады Гранты + шумка дверей
Доброго времени суток всем моим читателям, наконец то я доделал музыку до логического конца (во всяком случае мне пока так хватает), постараюсь быть кратким и побольше фото покажу.
Старался сделать максимально бюджетный вариант, но звук выжать из этого максимальный, на мой взгляд у меня получилось, во всяком случае мне нравится.
1) Магнитола PIONEER MVH-150UBG с хорошей скидкой за 1399р (год назад преобреталась)
2) Колонки на передние двери 13см Pioneer TS-1339 — 1990 руб (мне очень понравились рекомендую для 13см)
3) Установка имеющихся у меня 13 см штатных динамиков от Лада Калина/Гранта в задние двери — 300р обошлись
4) Облицовка динамиков Лада Гранта, Калина-2, Датсун (переднии и задние сетки+ стаканы в задние двери) — 450руб +250р доставка (покупал на shtat-dzr.ru) Обращаю внимание что рекомендую в сообщении продавцу написать чтобы проверил правую и левую решетки, а то мне пришли одинаковые, пришлось менять одну, благо добрый человек помог.
5) Приобретено шумо/вибро изоляция и проклеены двери и обшивки дверей в облегченном варианте — 1200руб.
6) Болтики/винтики М5 резбой в переднии двери под проставки 40мм длинной в заднии 20мм — 50руб
7) Обязательно настройки магнитолы, ибо всё таки 13 см динамики не так и сильно басят без эквалайзера, я лично включил настройку LOUDNESS на MID мне звук с ней устраивает, эквалайзер не трогал, так что без таких настроек звук будет слабоват хоть и не плохой всё же.
ИТОГО : 5640 руб + два дня потраченного времени в гараже друга.
Результатом могу сказать что доволен, разве что бряканье стекол/ стеклоподъемного механизма иногда проскакивает, а так сверчки убиты, звук хороший для такой бюджетной системы рекомендую. Хотя шумку как бомж вариант можно сделать примитивно только на антискрипе и будет норм тоже.
Не чего сложного совершенно нет, просто нужно время и внимательно всё делать
динамики в перед
слева от автоваза динамик в заднии двери ставил его, справа пионерка новая
пионерка имеет больше габариты где то на 1,5см глубже заходит, для переда нужны проставки учитывать

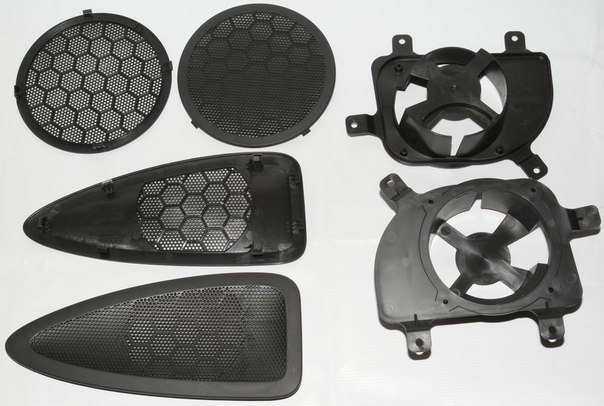

вот такой комплект, будьте внимательны чтобы задние сетки-капли не попались одинаковые
место под задний динамик проклеил маделеном кромки
прикрутил болтами с гайками со стопорами резиновыми стакан

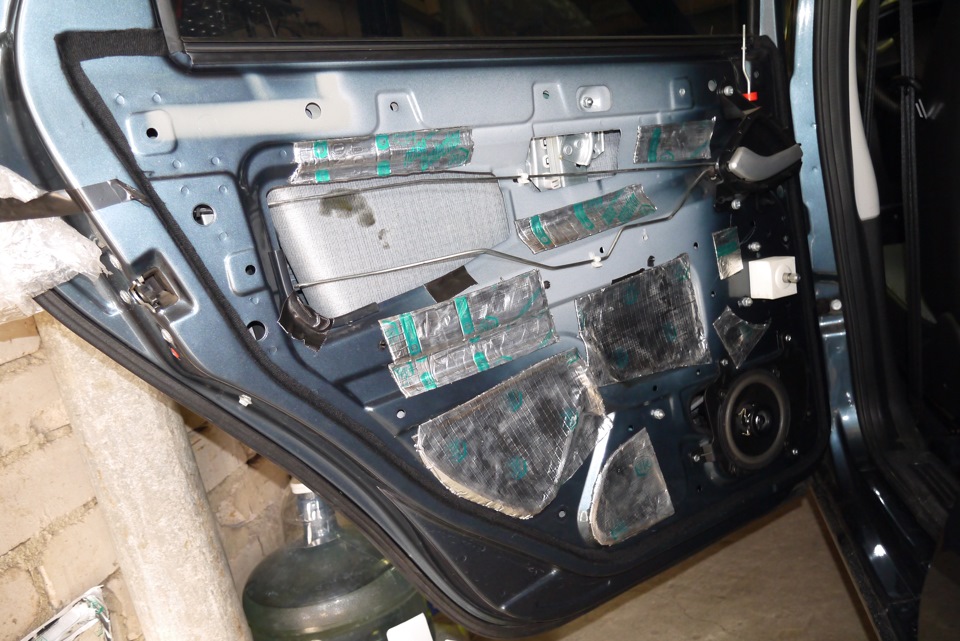

немного вибры наклеил

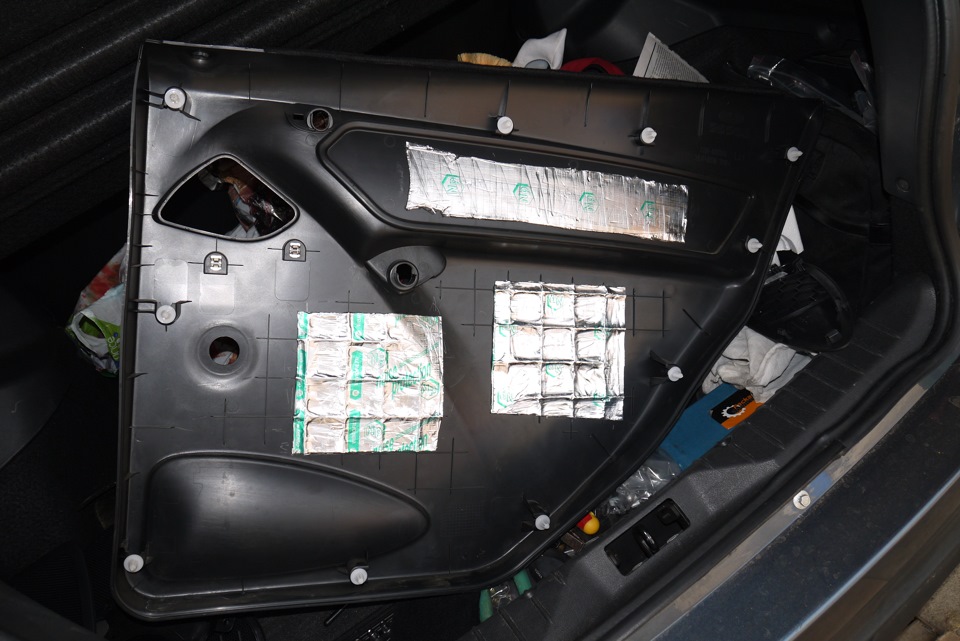

на карту двери тоже немного вибры

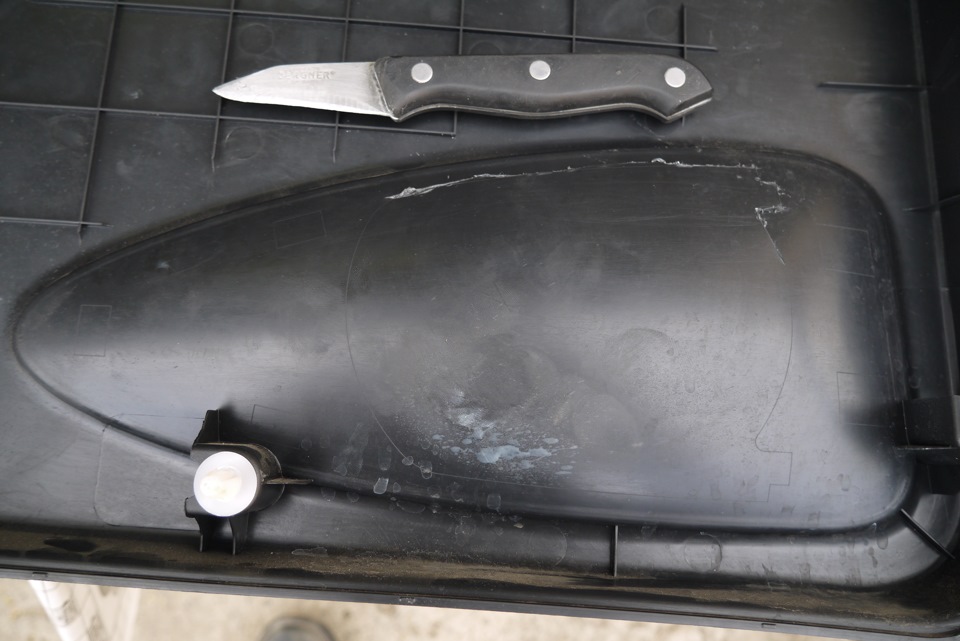

резал обшивку по нарисованной на заводе уже линии, коротким острым ножом отлично режится, и встает отлично всё потом
приклеил маделин на места пистонов чтобы не брынчали советую всем
вот проклеил в 3 слоя, вибра + битопласт + сплен, порядок последних слоев сомнителен, делал на абум хотя в инете статьи читал смотрел как кто делает, но не суть как есть так есть главное что эфект дало.
перед, проставки из очень плотного жесткого пенопласта, толшина проставки не менее 1,5см но не более 2 см советую делать, а так по вашему динамику мерить надо чтобы магнит стеклу не мешал и чтобы динамик в обшивку двери не упирался сильно, у меня уперся в решетку динамика он, у меня 2 см проставка получилась. Как по мне пенопласт такой самое лучше для проставки.

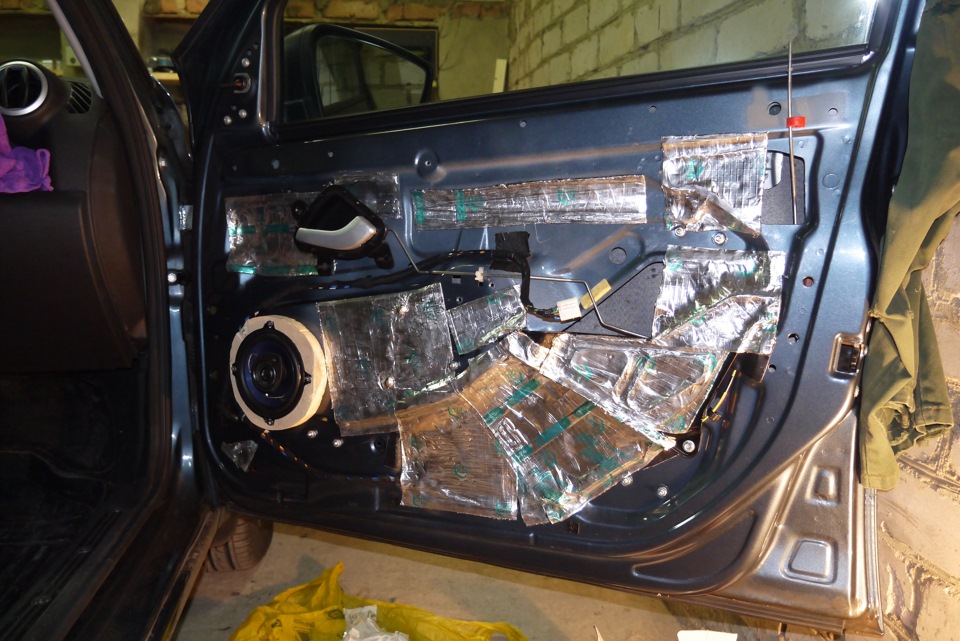

проклеенная дверь виброй без фанатизма
резать очень аккуратно обшивку острым ножом по контуру примерно отступив 5 мм, а потом уже под зашелки по чуть чуть делать надрезы, всё встало отлично

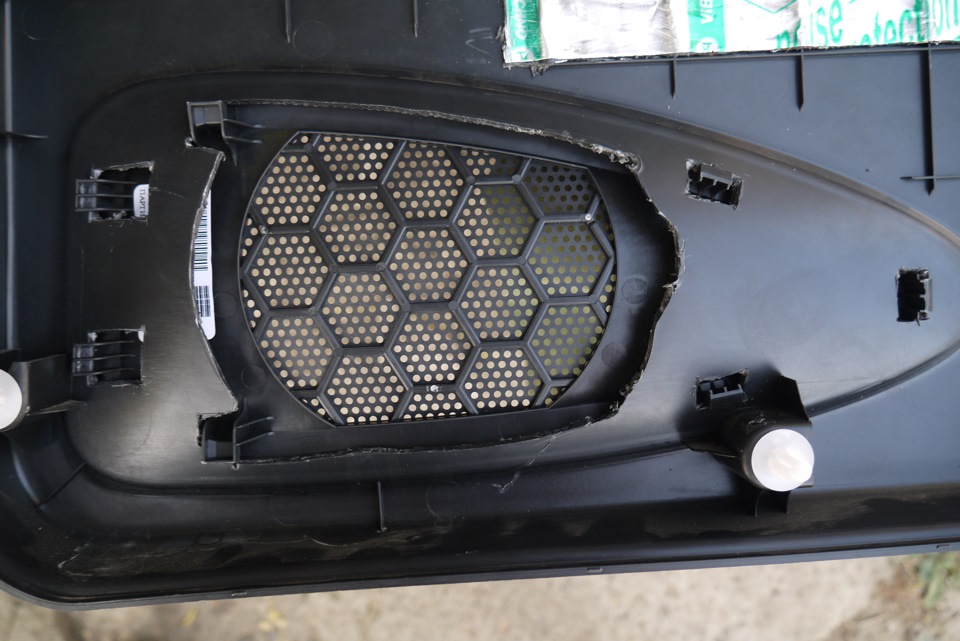

результат

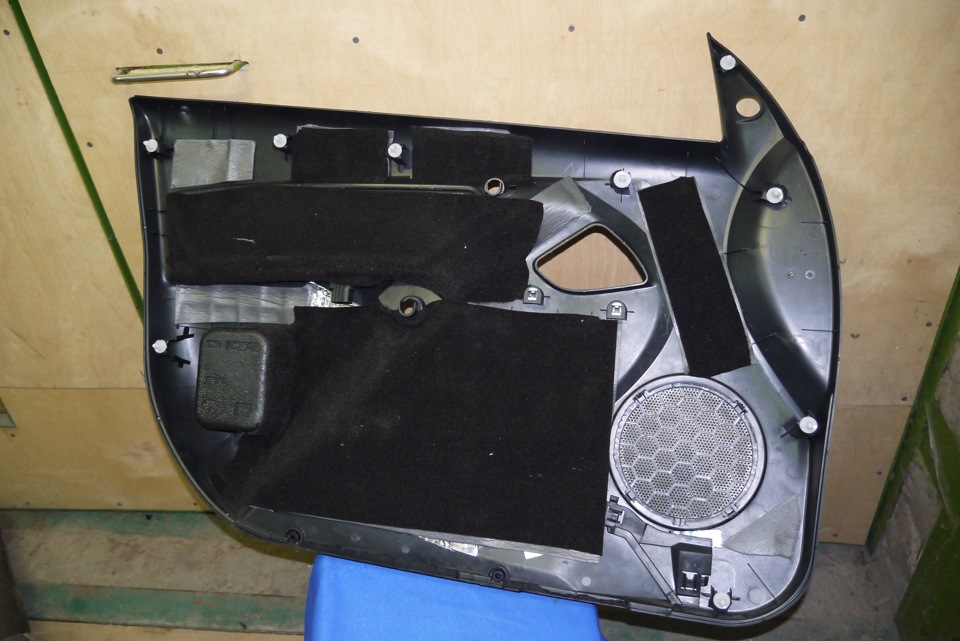

прошумил карту двери тоже 3 слоя делал, но в отличии от задних дверей слои вибра + сплен + битопласт… руководствовался соображениями что битопласт поглашает звук, а сплен отражает и как теплоизолятор, в инете много инфы но достоверной мало все по разному делают, но в целом как то так.

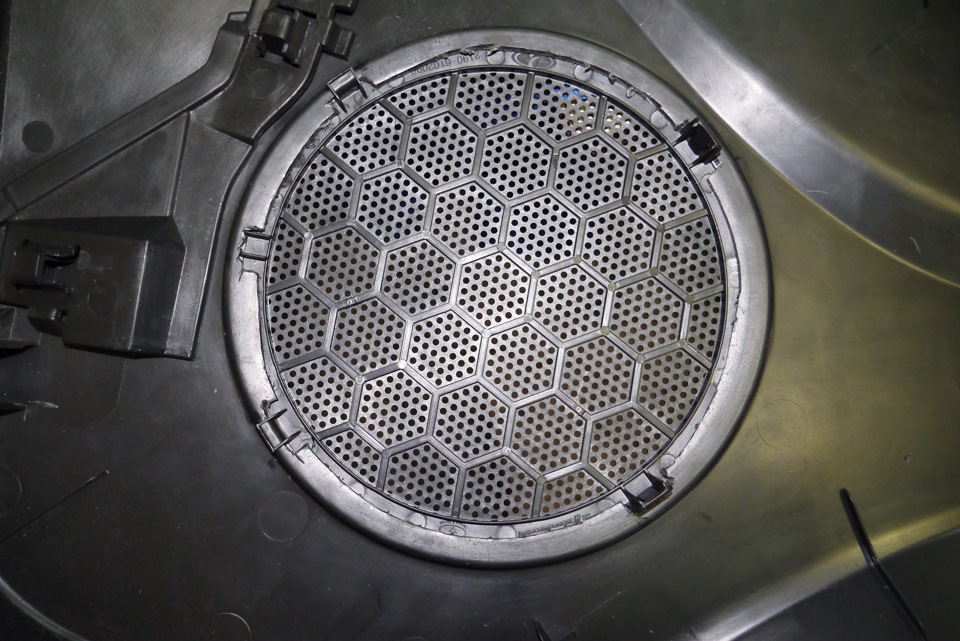

итог передней двери, красиво и аккуратно. и главное что звучит хорошо.
Pioneer TS-1339 — могу однозначно сказать что играют ощутимо лучше штатных динамиков, для чего снял видео, к сожалению микрофон не может передать сильной разницы в звуке, но она реально есть и очень ощутима, рекомендую колоночки эти, сравнивал по звуку с моделями типа pioneer ts-g1331i и pioneer ts-g1332, так Pioneer TS-1339 реально лучше и ярче играют высокие частоты.
А вот сравнительный тест штатной акустики и Pioneer TS-1339:
Это когда полностью всё готово, на фотоаппарат снимал:
И вот на телефон снимал, когда еще не готовый результат, пробовал, с одной стороны пионерка с другой штатная
Установка колонок в передние двери Лада Гранта
Если владелец Лада Гранта задался целью достичь качественного звучания в салоне своего «железного коня», то ему потребуется установка динамиков 16 см в передние двери. Для этих целей потребуется приобрести изделия, обладающие диаметров 160 мм. Они позволят обеспечить прирост качества и объемности звука в сравнении с присутствующими 13-сантиметровыми громкоговорителями.
Самостоятельная установка динамиков 16 см непосредственно в передние двери достаточно проста и не потребует от владельца Лада Гранта особо секретных навыков и наличия большого числа дополнительных материалов.
Особенности подготовительного процесса перед монтажом динамиков
Перед тем как начнется установка колонок в вашем авто в передние двери, следует задаться вопросом об обеспечении достаточного эффекта рассеивания звуковых волн. Это предполагает потребность наклейки дополнительного слоя «Битопласта 10» поверх присутствующего «Визомата МП-2». Данное действие не носит обязательный характер, однако позволит существенно снизить степень отражения звуковых волн от дверной поверхности.
Почему именно «Битопласт 10», а не традиционный поролон? Заметим особенность свойств данных материалов, заключающуюся в способности в разной степени впитывать влагу. Поролон способен поглощать воду наподобие губки, что впоследствии приведет к появлению очагов коррозии внутри дверной карты LADA Granta, чего не скажешь о рекомендованном материале.
В качестве дополнительных средств могут послужить проставки. Приобрести их можно в любой специализированной торговой точке.
А возможно ли самостоятельное изготовление обозначенных проставок (колец)? Такое мероприятие вполне возможно и предполагает наличие электро-лобзика, умения им пользоваться и листа качественной фанеры или дерева. Толщина материала влияет на расположение устройства внутри дверной панели.
Если пренебречь установкой кольца, а использовать только пластиковые проставки, то это в дальнейшем не позволит боковому дверному стеклу LADA Granta в полной мере опускаться. Для обеспечения корректного размещения динамика внутри дверной панели и полного функционирования стеклоподъемника потребуется под обозначенное ранее кольцо установить еще и пластиковые проставки. Под верхние точки аксессуара требуется подкладывать меньшие элементы, а под нижние – наоборот большие (т.е. убрать зазор).
Изготовленное указанным способом кольцо фиксируем в штатном отверстии дверной карты. Одновременно с этим подкладываем обозначенные проставки.
Герметичность – гарант качественного звучания
Чтобы достичь плотной посадки всех компонентов когда идет установка колонок в отечественный автомобиль Лада Гранта требуется выполнять мероприятия по промежуточной герметизации. По завершении крепления кольца могут быть обнаружены щели между ним и дверной панелью, появившиеся в результате установки проставок. Для устранения данного негативного момента потребуется проклеить внешнюю сторону кольца специальным средством – «Визоматом 10». Теперь наружная сторона избавлена от щелей, а пространство между кольцом и дверью можно заполнить монтажной пеной. Не давая пене окончательно затвердеть, удаляем все выступы, способные обеспечить помехи при установке динамика.
Как обработать цилиндрическое отверстие?
Вышеуказанные манипуляции приводят к образованию внутри дверной панели Лада Гранта цилиндрического отверстия, в полость которого подразумевается дальнейший монтаж громкоговорителя. Перед непосредственной монтажной процедурой контур внутренней полости образованного отверстия требуется проклеить с помощью «Визомата 10» (аналогично оклеиванию наружной стороны кольца).
Целью оклеивающей манипуляции служит достижение двух свойств:
- создание эффекта наподобие трубы;
- обеспечение защиты контактной группы динамика от попадания влаги при полностью опущенном боковом стекле.
Процедура установки на LADA Granta предусматривает предварительную подготовку. «Визомат 10» требуется нарезать толстыми полосами и при оклейке добиться исключения момента задевания опущенным стеклом за наружную поверхность созданного цилиндрического отверстия.
Немаловажной ролью обладает плотность конструкции. Чтобы достичь ее достаточного уровня, рекомендуется выполнить оклейку наружной окружности деревянного кольца. Для данной цели подойдет «Битопласт». Это действие позволит в результате обеспечить плотное прижатие устанавливаемого динамика к кольцу.
После установки громкоговорителей их окружности также подвергаем оклейке посредством «Битопласта». Такая мера обеспечит интенсивность звучания, ведь воздух не сможет проникать за обивку двери.
Подведем итоги
Теперь установка динамиков 16 см в дверные панели Лада Гранта можно считать завершенным. После этого потребуется только окончательная сборка всех компонентов двери. Рассмотренное монтажное мероприятие позволит владельцу гарантированно наслаждаться отменным звучанием. Как видите, установка колонок в авто в передние двери не является сложной процедурой.
Устанавливаем в Lada Granta музыку
Комплектация «норма» включает так называемую аудиоподготовку, то есть колодки с подведенными жгутами электропроводов для подключения головного устройства и динамиков в дверях. Самое сложное – сделать все красиво
Головное устройство
Для работы вам потребуются самые простые инструменты: прямая и крестовая отвертки, канцелярский нож. «Расходник» на этом этапе требуется пока один – изоляционная лента.
Акустические системы
Помимо прежнего набора инструментов, приготовьте дрель или шуруповерт с «коронкой» или коническим сверлом, электрический лобзик, маркер или плотницкий карандаш. Этого может быть достаточно, но для установки решеток динамиков мы взяли еще клей по пластику и малярный скотч. При проведении данных работ требуется аккуратность.
На заметку
На форуме официального клуба владельцев Lada Granta задали вопрос, почему в комплектацию автомобиля не включили электролобзик для выпиливания отверстий. Представители АВТОВАЗа сослались на низкую стоимость машины, на простоту операции и оснащенность СТО. А ведь проблема решается элементарной перфорацией в обшивке вместо фальшивой «сетки»!
И завод обещает уже в середине года вывести на рынок Granta со штатной аудиосистемой. Посмотрим! Послушаем!
Понравилась заметка? Подпишись и будешь всегда в курсе!
Отзывы о LADA Granta ( 20 )
Лично для меня комфортнее соляриса, ауди А4, лансера 10, киа рио, весты. Это то с чем сравнивал.
Неправильно спроектирована установка ручника, а сейчас добавилась еще и цена
Своих доработок немного: круиз-контроль, правильные светодиоды (лучше один раз заплатить до 500 руб и забыть(Китай, но правильный)) во все фонари, кроме головного света и ПТФ. Задний ход — светодиодная Н4. Головной свет и ПТФ — только Hella. Передние тормозные колодки ATE.
Устанавливаем 16 см динамики в передние двери Лада Гранта своими руками
В передние двери Лада Гранта можно установить динамики 13 см или 16 см. 13 см колонки устанавливаются в двери сразу, без применения проставок. А вот для установки некоторых 16 см колонок потребуется изготовление специальных проставок, а при установке отдельных моделей придётся пилят металл двери.
Установка 16 см колонок с применением проставок
Проставка — в данном случае изделие из дерева, которое по форме повторяет форму колонки. Изготавливается в виде кольца, материал исполнения обычно ДВП, МДФ-плита или фанера. Но даже в этом случае может потребоваться резать металл двери, что на мой взгляд немного кощунственно по отношению к автомобилю.
Проставка из двух колец, материал МДФ
- Внутренний диаметр кольца замеряют таким образом, чтобы колонка свободно крепилась к нему, и для лучшего звучания стараются, чтобы колонка как можно плотнее прилегала к кольцу.
- Внешний диаметр должен быть таким, чтобы колонка крепилась плотно к кольцу, и по возможности умещалась за обивкой таким образом, чтобы не пришлось резать металл двери.
На видео ниже показана установка акустической системы 16 см в передние двери Лада Приора. Принцип такой же.
Видео
Алгоритм действий
- Для начала необходимо снять обшивку двери (подробно в этой статье).
- Осуществляем замер и прикидываем определённые размеры. Самый удобный способ это предварительно изготовить макет из картона.
- По макету прикидываем на месте, смотрим, влазит ли колонка в нишу двери. Пробуем понять, сможет ли с данной колонкой открыться бардачок, так как колонка может ему мешать.
- Выпиливаем проставки, если это необходимо, ниже будут рассмотрены варианты колонок, для которых не надо изготавливать проставки.
- Выпиливаем на обшивке двери декоративную заглушку под колонку.
Для удобства можно сначала по периметру распила насверлить дырочки
Пилим обшивку канцелярским ножом.
Устанавливаем и крепим проставку
Крепим колонку к проставке
Модели 16 см колонок, которые ставятся напрямую
После долгих поисков нашёл колонки, которые встают в штатные места без изготовления проставок и резки металла.
PIONEER TS-G1733I
У меня в передних дверях установлены «Колонки автомобильные PIONEER TS-G1733I, коаксиальные, 250Вт«. При их установке не пришлось изготавливать проставок и пилить кузов двери. Бардачок открывается без проблем.
