Как закрепить синтезатор на стойке с ремнями

Выбираем стойку для синтезатора

Множество электронных устройств есть в домах и квартирах. Классическое пианино уже давно заменили синтезаторы. Они позволяют играть в любое время дня и ночи, ведь есть вход для наушников. Намного удобнее использовать инструмент вместе со стойкой.

Особенности

Стойка для синтезатора позволяет расположить инструмент на максимально комфортной высоте. Так музыканту любого возраста будет удобно учиться играть на клавишах. Также стойка позволяет хранить синтезатор на подставке и не переживать о том, что с ним что-то случится. При этом важно подобрать оптимальную модель, которая будет соответствовать требованиям музыканта.

Многие производители предлагают разнообразные стойки для синтезатора. Встречаются различные конструкции и материалы. От типа строения зависит устойчивость и мобильность. Материал определяет надежность и долговечность. Важно подбирать стойку непосредственно под имеющийся инструмент.

По типу конструкции

Подставка может выглядеть по-разному. При выборе стоит ориентироваться на собственные потребности и особенности синтезатора.

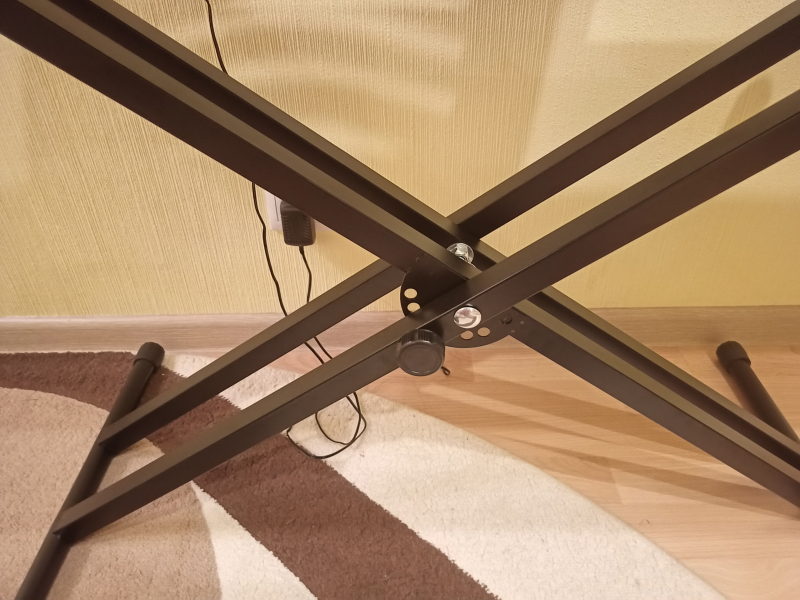

Х-образный. Самый популярный тип. На ножках есть широкие накладки из резины. Они предотвращают скольжение и обеспечивают максимальную устойчивость. Обычно изделие из алюминия или стали имеет малый вес. Благодаря этому переносить и перевозить стойку довольно просто. Винтовой регулятор позволяет изменять высоту.

Универсальное устройство с доступной стоимостью можно использовать в различных ситуациях. При этом вес синтезатора для такой стойки не должен превышать 55 кг.

ХХ-образные. Такой тип имеет двойную раму. Это делает конструкцию устойчивой, прочной. Стойка способна выдерживать синтезатор весом до 80 кг. Металлические конструкции усиленные, тяжелые и более дорогостоящие. Высота – обычно от 30 до1 м.

Z-образный. Даже дома такая подставка выглядит стильно и привлекательно. Некоторые изделия этого типа позволяют отрегулировать не только высоту, но и ширину. Стойка дополняется фиксаторами с зажимами, благодаря чему можно выставить нужное положение. Некоторые модели такого типа используются на концертах. Подставка может удерживать синтезатор весом не более 170 кг.

Стойка-стол. Отличительными чертами является надежность и универсальность. Высокая прочность позволяет наслаждаться первоначальным видом стойки даже спустя несколько лет регулярного использования. Обычно стол способен выдержать синтезатор весом до 105 кг.

Колонна или тренога. Двухуровневая конструкция имеет 2 яруса на разной высоте. Есть возможность установить синтезатор и дополнительное оборудование или же два инструмента одновременно. Максимальный вес зависит от конкретной модели и материала. Обычно производители указывают нагрузку до 100 кг, а иногда и выше 110 кг.

Стойка в несколько ярусов. Эргономичная подставка позволяет располагать оборудование и синтезатор максимально компактно и комфортно. Обычно модели такого рода профессиональные. Усиленная конструкция позволяет устанавливать не только основные клавиши, но и дополнительные. Максимальная нагрузка обычно небольшая, около 50 кг.

По материалу изготовления

Стойки для синтезатора могут быть деревянными или металлическими. Первый вариант обычно подразумевает использование ДСП. Это экономичный вариант. Некоторые производители предлагают довольно дорогостоящие и декоративные модели из цельного древесного массива. Основной недостаток заключается в том, что сложить и компактно хранить такую подставку невозможно. Также не получится изменить высоту стойки. В таком случае придется приобретать модель для игры стоя или сидя. Стойка не подойдет для обучения детей.

Деревянная конструкция имеет и преимущества. Детали всегда отличаются прочностью и надежностью креплений. Стойка для синтезатора из такого материала может стать полноценным элементом интерьера. Хорошее решение для большого помещения, где синтезатор будет находиться постоянно. Металлические подставки более разнообразны. Используются в паре с любыми клавишными инструментами. При этом конструкция сочетает в себе прочность и легкость. В процессе игры музыкант будет чувствовать себя максимально комфортно. Металлические модели всегда можно отрегулировать по высоте, а иногда и по ширине. Это хорошее решение для детей, которые быстро растут.

Подставку можно регулировать для игры стоя и сидя. Последнее особенно важно, если уроки проходят часто и в течение длительного времени.

Лучшие модели

При выборе стойки следует отдавать предпочтение проверенным производителям. Плохая подставка может прийти в негодность в самый неожиданный момент. Качественное изделие прослужит длительный срок и не подведет. Рассмотрим самые популярные варианты.

Axelvox KST-1. Надежная и качественная стойка, которая выдерживает частые интенсивные нагрузки. Можно изменять высоту по необходимости. Производитель обеспечил надежные крепления для инструмента, поэтому синтезатор всегда будет в безопасности. Модель Х-образного типа сделана из прочного металлического сплава. Предусмотрены пружинные фиксаторы. В комплекте есть чехол для хранения и транспортировки стойки.

Axelvox KST-21. Конструкция отличается надежностью. В качестве основного материала применяется сплав твердого металла. Подставка может использоваться вместе с любым современным инструментом. Стойка Х-образного типа с двойной рамой. В результате синтезатор стоит более устойчиво и стабильно. Конструкция легко складывается для транспортировки и хранения.

Yamaha L85. Лучше всего использовать стойку в паре с синтезаторами Р95 и Р85 этого же производства. Предусмотрено надежное крепление подставки к нижней части музыкального инструмента. Модель подходит для домашнего использования, а также для студии и выступлений. Легкость конструкции сочетается с устойчивостью.

Casio CS-4. Подставку можно применять в паре с синтезатором или цифровым пианино. Предусмотрены качественные элементы фиксации, надежно удерживающие инструмент в нужном положении. Доступная модель сделана из многослойной фанеры и пластика. Есть ребро жесткости и нескользящая поверхность. Ноги-подставки довольно широкие, что позволяет комфортно установить стойку. Лаконичный дизайн дает возможность использовать модель в качестве предмета интерьера.

Популярные производители изготавливают качественные стойки, которые прослужат не один год. Стоит отдать предпочтение таким моделям, даже если планируется исключительно домашнее использование. В противном случае велик риск, что стойка упадет вместе с инструментом. Синтезатор может не пережить этого, придется чинить его.

Как выбрать?

Стойку необходимо подбирать исходя из особенностей инструмента и дополнительного оборудования. Это главный критерий, который имеет значение. Следует обратить особое внимание на то, какой вес может выдержать подставка. Производитель всегда указывает эту информацию.

Превышение максимальной нагрузки и другие ошибки при эксплуатации могут привести к фатальным последствиям. Опоры стойки или же ее верхняя часть попросту сломаются. После падения дорогой инструмент и оборудование придут в негодность. Именно поэтому так важно учесть соответствие технических характеристик.

Другие важные критерии.

Возможность регулировать ширину и высоту. Такие опции позволяют использовать стойку с максимальным комфортом. Если правильно разместить инструмент, то музыкант будет испытывать меньше усталости и напряжения, что напрямую отразится на качестве игры. Если синтезатор детский, то регулировка имеет особое значение. Взрослый музыкант в домашних условиях может пользоваться стационарной моделью из дерева, которая не изменяется по параметрам.
Компактность и мобильность. Эти характеристики следует учесть в том случае, если стойку нужно использовать в разных местах. Например, с синтезатором можно поехать в студию или же на выступление. При этом необходимо проверить качество креплений и защелок.
Конструкция и внешний вид. Особо важный критерий для профессионалов. Пианист на выступлении должен применять максимально комфортный и презентабельный инвентарь. Если же планируется лишь домашнее использование, то внешний вид можно выбирать, ориентируясь лишь на личные предпочтения.

Выбор стойки для синтезатора – ответственная задача. Музыкант не сможет наслаждаться игрой, если инструмент зафиксирован ненадежно, а сама подставка раскачивается. Следует изучить разные типы конструкций и конкретные модели.

Также важно учесть все необходимое дополнительное оборудование, которое должно располагаться на стойке вместе с синтезатором.

Как крепится синтезатор к стойке. Как сделать удобный синтезатор своими руками

Почти любой современный клавишный инструмент нуждается в надежной опоре. позволяет разместить инструмент так, чтобы он находился на оптимальной высоте и был надежно зафиксирован. Современные стойки представляют собой компактные конструкции, которые удобно транспортировать без потери места и при необходимости можно установить за пару минут в нужном положении.

Если вы используете синтезатор, MIDI-клавиатуру, контроллер или драм-машину, то рекомендуется подобрать соответствующую стойку. Но как ее правильно выбрать? Этому вопросу и посвящена данная статья.

Виды стоек

1. Х-образные. Это наиболее распространенный и оптимальный вариант на все случаи жизни. Такая стойка довольно легкая, устойчивая, легко складывается, регулируется по высоте, что позволяет играть на инструменте и сидя, и стоя. Недостатком является небольшой вес инструмента, который стойка способна выдержать. Такие стойки с помощью винтового регулятора могут ступенчато или бесступенчато изменять свою высоту, изготавливаются из металла (обычно сталь или алюминий). Крестообразные стойки сверху и снизу снабжены широкими и плотными резиновыми накладками для предотвращения скольжения инструмента и самой стойки.

2. ХХ-образные . Данные стойки представляет собой усиленный вариант Х-образных стоек. Они гораздо устойчивее за счет двойной рамы, но, соответственно, тяжелее и несколько дороже. Зато могут выдержать больший вес инструмента. Металлические стойки являются самым бюджетным и популярным типом стоек для синтезатора.

3. Z-образные стойки — надежный аксессуар для синтезатора, могут использоваться как дома, так и на концерте. Z-образная металлическая конструкция смотрится очень стильно и при этом довольна устойчива.

Стойка ROLAND KS-18Z представляет собой Z-образную конструкцию, которая практично и элегантно может вписаться в любой интерьер, имеет достаточно легкий, транспортабельный вес и очень прочные детали конструкции, может надежно удерживать даже самые тяжелые виды клавишных инструментов и синтезаторов, с полноразмерной клавиатурой в 88 клавиш (до 90 кг). Стойка изготовлена из особого сверхпрочного алюминиевого сплава, что дает ей максимально легкий вес и прочность. Конструкция стойки представляет собой специальный складной механизм, обладающий прочными элементами соединения с фиксаторами положения, в виде винтового прижимного механизма. Стойка оснащена удобными фиксаторами высоты, это фиксаторы с винтовым зажимом, всего два зажима для левой и правой стороны. Есть возможность регулировки стойки по высоте, всего есть шесть уровней (от 607 до 932 мм). Для регулировки ширины предусмотрен механизм регулировки ширины стойки (от 615 до 938 мм), это специально регулируемая перекладина, с фиксаторами ширины на удобных механизмах с винтовым зажимом.

4. Стойка-стол . Такая стойка считается наиболее надежной и универсальной, так как может использоваться не только как подставка под клавишные инструменты, но и для других видов оборудования – микшеров, контроллеров и т.д. Она также изготовлена из металла регулируется по высоте и ширине и, благодаря четырем точкам опоры, обеспечивает надежное расположение инструменту.

5. Стойка в виде колонны (тренога) , которая нужна для особо тяжелых инструментов и выдерживает суммарный вес более 100 кг, имеет обычно два яруса. На опциональный второй ярус можно поместить инструмент не слишком большого веса (обычно не более 25 кг), тогда как у стойки-колонны вес суммируется и превышает обычно центнер.

6. Двух- и многоярусные стойки позволяют сэкономить место и надежно разместить ваше оборудование.

7. Деревянные стойки . Такие стойки обычно изготавливают из ДСП (бюджетный вариант), либо из массива дерева, что существенно дороже. Несмотря на то, что деревянные стойки смотрятся очень стильно в сочетании с цифровым пианино, но они представляют собой стационарный вариант и имеют ряд недостатков: большой вес, невозможность складывания, а значит и компактного размещения, нерегулируемость по высоте, высокая стоимость. Такая стойка не складывается, высоту ее нельзя регулировать. Зато деревянные стойки устойчивы и прочны, способны украсить собой интерьер.

8. Стойка для микшера и ноутбука очень выручают многих музыкантов, когда нужно подключить инструмент к компьютеру или использовать различное DJ-оборудование.

Полностью регулируемая стойка для ноутбука, которая может быть использована для различного ди-джей оборудования, такого как CD, клавишные, MIDI устройств, проекторы и т.д. Два держателя регулируются по ширине и глубине и надежно удерживают ноутбуки любого размера без помех для портов, слотов. Держатель для ноутбука регулируется по высоте и наклону и вращается на 360 градусов, что позволяет идеально расположить ноутбук. Также стойка оборудована держателем для мыши, который можно расположить с любой стороны левой/правой от ноутбука или просто задвинуть, что является удобным для хранения и транспортировки.

Как сделать правильный выбор?

Выбор стойки для инструмента зависит от ее назначения и условий использования. На что обратить внимание при выборе?

Во-первых, нужно учитывать вес самого инструмента. Каждая модель имеет в своих характеристиках максимальный вес размещаемого инструмента. Данный вес не рекомендуется превышать, иначе стойка может просто не выдержать и повредить при падении инструмент.

Во-вторых, ориентируйтесь на возможность регулирования стойки по высоте. Если на инструменте будет играть ребенок, то вам однозначно придется подбирать для него высоту размещения инструмента. И вообще, это очень удобная опция. Кроме деревянных стоек, такой характеристикой обладают почти все модели.

В-третьих, обратите внимание на то, как стойка складывается и складывается ли вообще. Для транспортировки это очень важная функция. Также, посмотрите места креплений, защелки и регуляторы, люфт может доставить много неудобств.

Не стоит забывать и о внешнем виде. Если для выступлений и репетиций вам прекрасно подойдет металлическая стойка, то для дома можно присмотреться к деревянной подставке и с комфортом использовать ее.

Стойка для клавишных инструментов хоть и является аксессуаром, но при этом играет важную роль, потому что позволяет сделать игру на музыкальном инструменте комфортной и надежной. Поэтому к ее выбору следует подойти ответственно. При выборе стойки учитывайте модель музыкального инструмента, так как имеются конструкции, рассчитанные исключительно на определенные синтезаторы.

На YouTube канале POP-MUSIC вы можете посмотреть полезный обзор десяти популярных моделей клавишных стоек.

Еще совсем недавно освоить игру на фортепьяно могли лишь редкие счастливчики, квартира которых позволяла разместить столь масштабный инструмент. С приходом цифровых технологий и появлением синтезаторов вопрос наличия свободного места перестал быть столь животрепещущим. Теперь на первый план вышла проблема приобретения подставки под синтезатор, без которой пользоваться этим замечательным инструментом крайне неудобно.

Виды подставок под синтезаторы

На сегодняшний день ассортимент подставок под синтезаторы можно разделить на два вида: деревянные и металлические.

Деревянные подставки под синтезатор

Деревянные подставки под синтезатор представляют собой устойчивую стационарную конструкцию и внешне напоминают собой обычный стол, но без столешницы. Стойки из дерева есть смысл приобретать тогда, когда возникает необходимость размещения большой и тяжелой синтезаторной установки, причем у нее в помещении есть четко определенное место. Кроме способности выдерживать значительные нагрузки деревянные синтезаторные стойки отличает высокий уровень устойчивости. Самые дешевые варианты таких подставок изготавливаются из ДСП, что не может не сказываться на их внешнем виде и сроке службы. Гораздо дороже обойдутся подставки, выполненные из различных пород дерева. Но зато и прослужит такое изделие куда дольше. Минусом же и тех, и других можно отсутствие возможности регулировки по высоте и ширине.

Металлические подставки под синтезатор

Более универсальным вариантом размещения синтезаторной установки являются подставки, изготовленные из металла. По форме конструкции металлические стойки бывают Z-, X- и XX- образными. Все они могут регулироваться по ширине и высоте, а также способны выдерживать нагрузку от 20 до 130 кг. Благодаря этому такие подставки подходят для установки синтезаторов любой фирмы («Casio», «Yamaha» и др.) и любого размера, включая и детские. Регулировка по высоте позволяет использовать их для игры и сидя, и стоя, а при необходимости — быстро разобрать и спрятать. К основным недостаткам таких стоек можно отнести их относительную неустойчивость и недостаточную фиксацию синтезатора.

Самодельные подставки под синтезатор

Народные умельцы приспособились изготавливать подставки под синтезатор своими руками, подгоняя их под размеры своего личного инструмента. Например, достаточно удобными показывают себя синтезаторные стойки, основой для которых служат обычные гладильные доски. Кроме того, под установку синтезатора можно переделать и ненужный письменный или .

В детстве у меня было пианино, такое настоящее, советское, киллограм на 300. Мне нравилось на нем бренчать, а после окончания музыкальной школы даже кое-что играть. Пианино — это классно, аутентично, но совершенно не практично. А чтобы совсем прям для души, нужна еще и барабанная установка, пяток примочек к электрогитаре, кларнет, ситар и сэмпловые лупы…

Конечно, сейчас уже не нужно из квартиры делать гараж-студию на заначку в шесть зарплат, достаточно установить на ПК бесплатный музыкальный редактор. Но, неудобно это все.

Клавиатура ПК совсем не похожа на клавишный инструмент, здесь все не так. Более того, для обучения ребенка это совсем не годится. Кажется выбора не остается, как приобретать синтезатор. Но по-прежнему раздирают меня сомнения.

Синтезатор ведь что из себя представляет? Большое устройство, с музыкальной клавиатурой, которое где-то должно занимать прилично места. В которое встроена акустика, а ведь у меня уже есть ресивер с колонками. В которое встроен плохенький ПК, а ведь у меня есть хороший ПК.

Получается, что за 40 тысяч я покупаю то, что у меня уже есть в лучшем качестве, за исключением лишь клавиатуры. Это просто какой-то максимум нерациональных расходов.

В поисках отдельной клавиатуры я набрел на такой класс устройств как USB MIDI Keyboard.
Мне всегда казалось, что MIDI это из области профессиональной музыкальной деятельности.
Но сейчас все музыку делают на ПК, в любом удобном месте, а значит, музыкантам нужны мобильные музыкальные клавиатуры, которые легко помещаются в рюкзак.

В голове сразу сложился план. Подключаем MIDI-клавиатуру к домашнему медиацентру на базе Raspberry Pi 3, где крутится программный синтезатор, позволяя в любое время любому желающему исполнить свой очередной шедевр. На таких MIDI-клавиатурах как правило есть набор регуляторов и дополнительных кнопок, которые программируются на различные эффекты или дополнительные музыкальные инструменты. Выглядит и звучит это очень круто!

Есть устройства побольше и поменьше, есть подороже и чуть дешевле. Я выбрал вариант за примерно 5 тыр. У него две октавы, нормального размера клавиши, кнопки для ударников, ручки настройки, то есть все, о чем может мечтать начинающий музыкант-электронщик.

Я не спец в создании музыки на ПК, поэтому было сложно искать пути реализации своей задумки. Информацию приходилось собирать по крупицам. Пазл постепенно стал складываться и получилось собрать работающее решение, которым с вами и делюсь. Как ни странно, но в стандартном дистрибутиве Raspbian/Debian нашлось все что нужно, даже не пришлось подключать внешние репозитории.

В качестве секвенсера (приложения, воспроизводящего MIDI-файлы) используется fluidsynth.
MIDI-клавиатура сразу обнаруживается через ALSA и доступна для подключения к секвенсеру.
Для воспроизведения звуков различных инструментов используются открытые базы сэмплов в формате SoundFont2. Для начала установим это все.

Sudo -s apt-get update apt-get -y install alsa-utils fluid-soundfont-gm fluidsynth
Подключаем MIDI-клавиатуру к Raspberry и запускаем секвенсер в режиме сервера:

Fluidsynth -i -s -a alsa -g 3 /usr/share/sounds/sf2/FluidR3_GM.sf2
Выполняем команду:

Aconnect -o
В результате мы увидим список доступных MIDI-клиентов:

Client 14: «Midi Through» 0 «Midi Through Port-0» client 20: «VMini» 0 «VMini MIDI 1 » 1 «VMini MIDI 2 » client 128: «FLUID Synth (1628)» 0 «Synth input port (1628:0)»
Здесь нам важно запомнить номера клиентов клавиатуры и секвенсера, чтобы затем соединить их командой:

Aconnect 20:0 128:0
Теперь у нас все готово для игры на Yamaha Piano (это дефолтный инструмент). Почитайте мануал по fluidsynth , там есть много интересных команд, например, чтобы сменить инструмент на ударники или духовые, задать величину реверберации или хоруса.

Сделаем наш программный синтезатор удобным. Чтобы не соединять вручную клавиатуру с секвенсером каждый раз, напишем простенький демон, который будет это делать при старте автоматом.

Cat > /etc/init.d/fluidsynth /var/log/fluidsynth & sleep 60s && aconnect 20:0 128:0 & > stopDaemon() < pkill -9 fluidsynth &>/dev/null > restartDaemon() < stopDaemon startDaemon >case «$1» in start) startDaemon ;; stop) stopDaemon ;; restart) restartDaemon ;; status) ;; *) startDaemon esac exit 0 EOF
Регистрируем демон для автозапуска:

Chmod 755 /etc/init.d/fluidsynth update-rc.d fluidsynth defaults
Обратите внимание, теперь при старте секвенсеру передается конфигурационный файл (/home/osmc/midi-router), содержащий команды, превращающие нашу клавиатуру в настоящий синтезатор.

Тут дело вот в чем. Каждая клавиша и крутилка на клавиатуре посылает определенные события, со своим номером. Я так понял тут особенных стандартов нет, так что каждый производитель творит что хочет. Например, я хочу чтобы квадратные клавиши звучали ударными, остальные клавиши звучали пианино, ручки управляли громкостью, реверберацией и хорусом.

Так вот, мне необходимо замэпить коды событий от клавиатуры на разные инструменты, а коды от ручек на коды, которые понимает секвенсер. В fluidsynth это делается при помощи router. Именно эти команды и содержатся в конфигурационном файле.

Вот пример моего конфигурационного файла, с комментариями того, что он делает.

Семейный совет постановил — БЕРЕМ. Прежний владелец продемонстрировав что она работает даже приложил к ней адаптер питания. MIDI шнурок у меня уже был (запас давно как чуствовал). И вот привезя домой и подключив ее к компьютеру, я наконец смог вспомнить детство. И. понять что за 15 лет все забыто почти полностью.

В просторах сети была добыта очень интересная программа «Play Piano» компании Midisoft. Она может практически любого научить играть. Она следит за правильностью игры и указывает на ваши ошибки, как хороший преподаватель. Жаль только что за это время так и не удалось найти чего-нибудь похожего, но поновее (программка 96-го года).

Было это все в прошлом веке. Как говорят в романах — прошли годы. Родились и подросли дети. Клавиатура на столе и тогда была не особенно удобна — очень высоко получалось по сравнению с обычным пианино.

Подставка на стул помогала, но. В этом году было принято решение начать мучить старшего. Надо же на ком-то отыграться за наше обучение. Для него вообще приходилось городить пирамиду на стуле. Да и клавиатура постоянно от него пыталась уехать. Попытки ставить клавиатуру на детский столик помогли не сильно. Теперь он был слишком низким.

Да и малышка теперь постоянно лезла нажимать на клавиши, но особо ей нравилась кнопка выключения, подсвеченная лампочкой. И тогда пришлось заняться проблемой всерьез.

Во-первых стало понятно, что делать клавиатуру на высоту стандартного пианино смысла нет, так как делалось это уже под конкретных людей. Во-вторых сделав только подставку под клавиатуру я быстро понял, что придется удлинять MIDI-кабель. И тогда созрело решение сделать полностью автономный музыкальный инструмент. Покопавшись в запасниках компьютерного железа, из него были извлечены вполне рабочие (хотя морально давно устаревшие) компоненты: материнская плата, процессор, видеокарта и жесткий диск. Найден был также старый блок питания. Не хватало малого — памяти. Хороший человек из сервисной службы подарил мне перед новым годом модуль. Теперь было все что нужно.

Конфигурация получилась самая что ни на есть примитивная для нынешних времен:

CPU: Pentium MMX 166 MHz разогнаный до 200
RAM: SDRAM PC100 128 Mb
HDD: Coner 340 Mb
VIDEO: TRIDENT
AUDIO: Onboard Yamaha OPL3

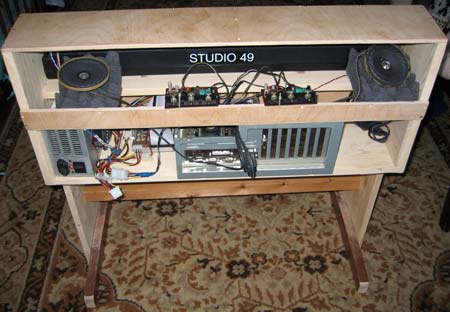

Потратив половину выходного дня получил вот такой агрегат:

Сверлим отверстия для кнопки включения и индикаторов «Power» и «HDD».

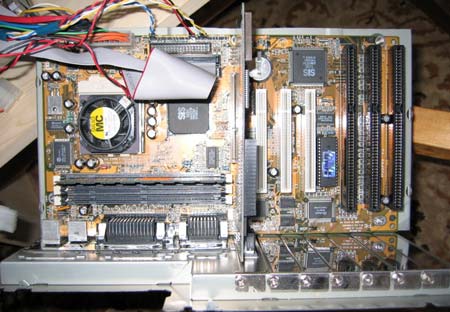

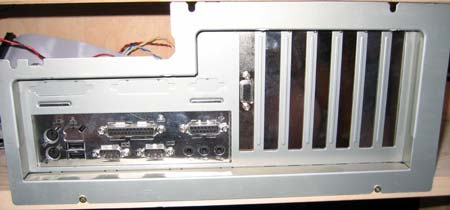

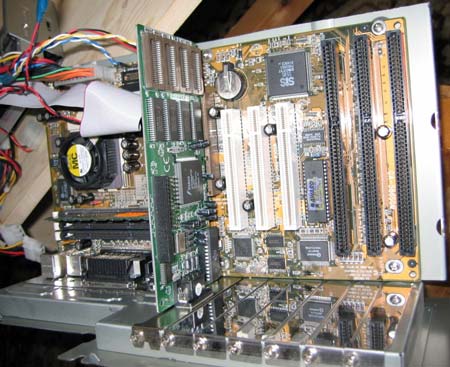

Отпиливаем шасси корпуса по размеру материнской платы. Прикручиваем ее установив процессор память и видеокарточку.

Все пустые гнезда шасси закрываем красивыми блестящими заглушками.

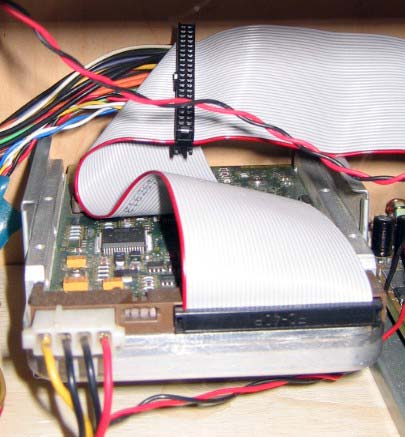

Прикручиваем корзину HDD c диском к корпусу.

Подключаем блок питания и все остальные шлейфы и провода

Операционка была установлена заранее. На такой объем удалось поставить только Win98. Подключаем монитор, клавиатуру и мышь. Убеждаемся, что все работает.

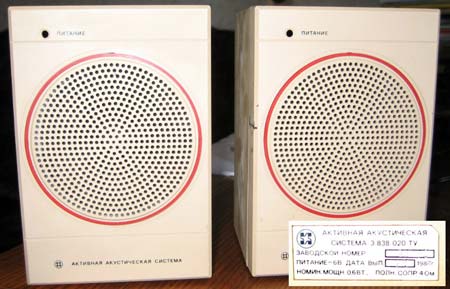

Теперь переходим к акустике. Раньше все шло через компьютер, который был подключен к хорошему усилителю и который, в свою очередь, был подключен к приличным колонкам. В объем нового устройства все это не впихнешь. Да и нет смысла. Для такой звуковой карточки хватит чего-нибудь попроще. Опять ныряем в запасники и достаем вот такую (если можно так сказать) акустическую систему:

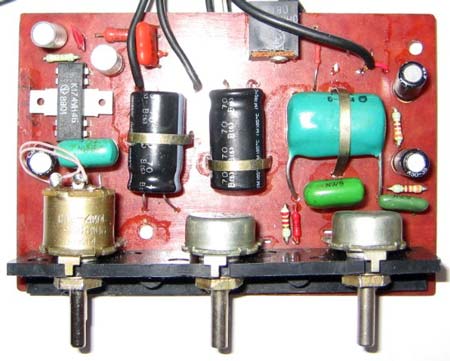

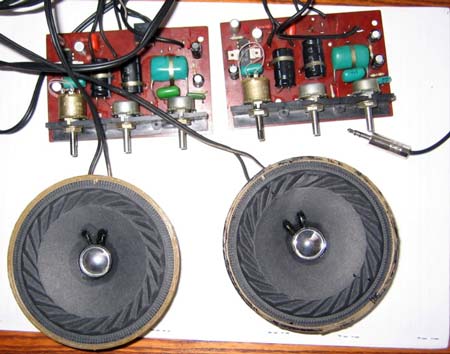

Разбираем ее и видим внутри:

Да уж, но на безрыбье и рак рыба. Надо будет съездить на дачу, там где-то лежат неплохие динамики и спаянный мной лет 12 назад усилок на К174УН7 — все же мощности у него побольше будет.

Подключаем этот «Звук».

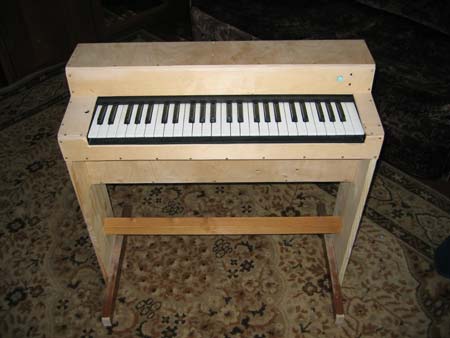

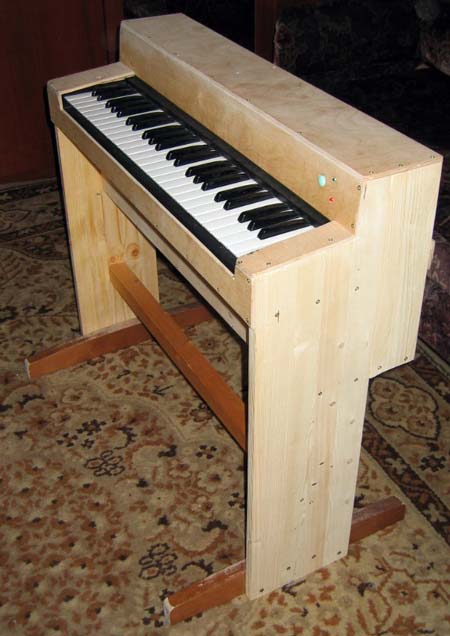

Ну вот. что получилось.

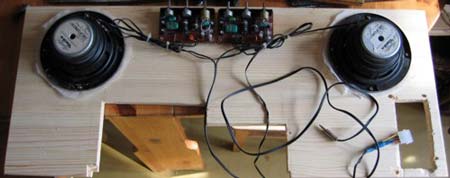

Динамики на даче не были найдены (очевидно уже где-то использовал и забыл), но мир не без добрых людей и сосед отдал мне два автомобильных среднечастотника.

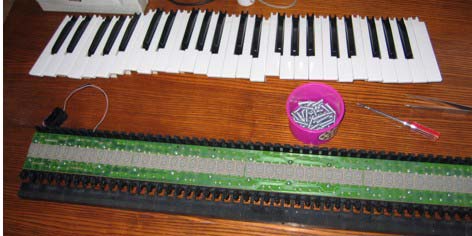

В процессе перетыкания туда-сюда клавиатуры одна из клавиш стала звучать только при сильном нажатии. Пришлось все разобрать и напоить родимую C 2 H 5 OH. Каждую клавишу, каждую резиночку протер, высушил и поставил обратно. Заодно щелкнул фотиком внутреннее устройство.

Усилитель на К174УН7 был обнаружен, но то ли кондеры на нем за это время приказали долго жить, то ли он слишком чувствительный. В общем, жутко фонит. Пришлось пока оставить старый усилитель.

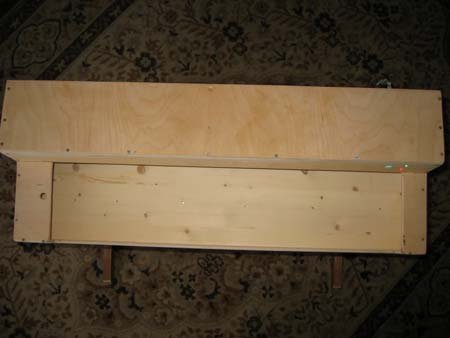

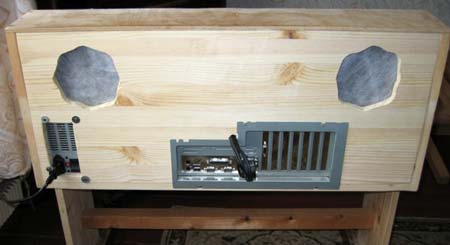

Сначала хотел сделать заднюю стенку из фанеры, но потом решил все же сделать деревянную.

Был приделан пюпитр. В качестве декоративных решеток на динамики были приобретены две круглые решетки для вентиляции. Вся конструкция была разобрана, зашпаклевана, отшлифована и покрыта неводной морилкой.

Выбирая стойку для клавишных инструментов , нужно учитывать массу различных факторов. Первый и основной из них – это вес самого инструмента. В паспортных характеристиках стойки обычно написано точно, до какого именно веса рассчитана та или иная конструкция. Превышать этот вес не рекомендуется, потому что стойка может просто упасть, и вместе с ней разобьется дорогой инструмент. Стойка необходима как для портативного , так и для . Можно поставить его на обычный стол, к примеру – но это в том случае, если у вас много места для отдельного стола, и он устраивает вас по высоте.

Подставки для клавишных можно разделить на два типа: крестообразные и в виде стола. Наиболее распространенные недорогие стойки – крестообразные, и в зависимости от рамы (простой или двойной) они могут как выдерживать тот или иной вес, так и ступенчато/бесступенчато изменять свою высоту с помощью винтового регулятора. Они изготовлены из металла (обычно – сталь или алюминий). Сверху и снизу крестообразные стойки снабжены широкими и плотными резиновыми накладками для того, чтобы предотвратить скольжение как инструмента, так и самой стойки.

Подставка под синтезатор в виде стола считается наиболее надежной и наиболее же универсальной. Она также изготовлена из металла, а её внешний вид напрямую отражает название: она может использоваться не только как подставка под клавишные инструменты, но и для других видов оборудования – микшеров, контроллеров, процессоров и т.д. У такой подставки также регулируются высота и ширина, есть предельный вес инструмента, и, благодаря четырем точкам опоры, синтезатор или цифровое фортепиано на такой стойке располагаются более надежно.

Из других видов подставок для клавишных можно выделить стойку в виде колонны, которая нужна для особо тяжелых инструментов и выдерживает суммарный вес более 100 кг, у нее также обычно два яруса. У крестообразных стоек также бывает опциональный второй ярус, на которой может поместить инструмент не слишком большого веса (обычно не более 25 кг), тогда как у стойки-колонны вес суммируется и превышает обычно центнер. Также в нашем каталоге вы можете увидеть подставки под сценические цифровое пианино, причем под конкретную модель у конкретного производителя: как правило, если было выпущено концертное цифровое фортепиано, тот же производитель и выпускает и опциональную подставку под него.

Сборка стойки, Распаковка, Как собрать стойку

Инструменты для сборки в комплект стойки не
входят. Отвертку с крупной крестовой головкой
для сборки вы должны обеспечить
самостоятельно.

В случае отсутствия или повреждения какой-
либо детали свяжитесь с местным поставщиком
услуг «CASIO».

Имейте в виду, что применение непредписанных
деталей и компонентов может привести к
повреждению стойки и (или) пианино.

z Перед сборкой стойки отстегнуть ремешок

которым шнур педали прикреплен к тыльной
стороне поперечины

, и размотать шнур.

ПРЕДУПРЕЖДЕНИЕ

Сборку стойки необходимо выполнять как
минимум вдвоем.

Собирать стойку необходимо на ровной
поверхности.

До полного завершения сборки не снимать
ленту, фиксирующую крышку инструмента.
Наличие ленты предотвращает открывание и
закрывание крышки во время сборки и риск
травмирования рук и пальцев.

При сборке следить за тем, чтобы не защемить
пальцы деталями.

Боковые панели A и B прикрепить к
поперечине D. Боковые панели
зафиксировать четырьмя винтами E.

При установке частей 2 сдвинуть кронштейны 3 в
желобки на обоих концах поперечины D. Если
кронштейны 3 вставлены в желобки поперечины
D не до упора, винты E не войдут в отверстия под
винт кронштейнов 3, что может стать причиной
срыва резьбы винтов.

Головки винтов накрыть колпачками J.

Как собрать стойку

AP250_r.book Page 29 Friday, June 1, 2012 3:58 PM

Сборка стойки, Распаковка, Как собрать стойку

Тыльную панель C вставить в пазы.

Тыльную панель C вставить в пазы 4
боковых панелей.

После установки тыльной панели C на место
отверстия под винт в ней должны совпадать с
таковыми в поперечине D.

Двумя винтами I прикрепить верхние
левый и правый углы тыльной панели C к
кронштейнам 5 на боковых панелях A и
B.

Перед тем как вставить винт I в точке 6, вдеть
его в пристежку G.

Закрепить нижнюю часть тыльной панели
C шестью винтами F.

Поворотом регулировочного винта
высоты 7 обеспечить поперечине D
опору таким образом, чтобы при нажатии
на педали она не прогибалась.

Нажатие на педали без регулировки положения
регулировочного винта высоты 7 может
привести к повреждению поперечины D. Перед
тем как начинать играть с педалями,
необходимо отрегулировать положение
регулировочного винта высоты 7.

Поместить пианино на стойку.

При этом винты 8 на нижней стороне пианино
должны зацепиться за вырезы в кронштейнах на
стойке 9.

вырез в кронштейне

тыльная
сторона
пианино

боковая панель
стойки

AP250_r.book Page 30 Friday, June 1, 2012 3:58 PM

Тыльную панель C вставить в пазы.

Как подсоединить шнур педали как установить пюпитр

Двумя винтами H зафиксировать пианино
на стойке.

Винты предотвращают падение пианино со
стойки. Не играйте на пианино, если оно не
закреплено винтами.

Прикрепить прижим шнура адаптера K
рядом с разъемом питания («DC12V»).

Информацию о закреплении шнура см. в главе
«Сетевая розетка» на стр. R-4.

Сориентировав разъем шнура педали, как
показано на иллюстрации, вставить его в
разъем для подключения педали на
нижней стороне пианино.

Закрепить шнур педали пристежкой G.

Пюпитр вставить штырьками в отверстия
на верхней стороне пианино.

Как подсоединить шнур
педали

Как установить пюпитр

разъем шнура педали

AP250_r.book Page 31 Friday, June 1, 2012 3:58 PM

Как подсоединить шнур педали как установить пюпитр

Справочная информация, Поиск и устранение неисправностей

Справочная информация

Поиск и устранение неисправностей

Способ устранения

При нажатии на клавишу
клавиатуры нет звука.

1. Регулятор «VOLUME»

выставлен на «MIN».

1. Повернуть регулятор «VOLUME» в

сторону надписи «MAX».

2. К одному из гнезд «PHONES»

подключены наушники, или в
него вставлен разъем адаптера.

2. Отсоединить устройство,

подключенное к гнезду «PHONES».

3. Отключен встроенный источник

3. Включить встроенный источник

Нарушена
звуковысотность
цифрового пианино.

1. Тональность цифрового пианино

выставлена не на 0.

1. Выставить тональность на 0 или

выключить цифровое пианино и опять
включить.

2. Цифровое пианино неправильно

2. Подстроить цифровое пианино или

выключить его и опять включить.

3. Включен октавный сдвиг.

3. Переставить октавный сдвиг на 0.

4. Установлена нестандартная

4. Переставить темперацию на

равномерную (00), служащую
современным стандартом настройки.

Тембры и (или) эффекты
звучат странно. Проблема
сохраняется и после
выключения-включения
инструмента.
Пример: сила звука не
меняется и при изменении
нажатия на клавиши.

Включена функция «Сохранение
показателей настройки».

Отключить функцию «Сохранение
показателей настройки». Выключить
инструмент и опять включить.

После подключения
цифрового пианино к
компьютеру не удается
перенести данные.

1. Проверить, подключен ли кабель USB

к цифровому пианино и компьютеру, и
правильное ли устройство выбрано в
музыкальном ПО на компьютере.

2. Выключить цифровое пианино и

выйти из музыкального ПО на
компьютере. Снова включить
цифровое пианино и запустить
музыкальное ПО на компьютере.

После включения
цифровое пианино долго
находится в нерабочем
состоянии.

Вследствие того, что в момент
прошлого выключения цифрового
пианино осуществлялся перенос
данных между ним и компьютером,
данные в памяти пианино были
повреждены. В таких случаях
после очередного включения
цифрового пианино выполняется
форматирование его памяти. Во
время форматирования
выполнение других действий
невозможно.

Форматирование завершается примерно
через 20 секунд после включения
инструмента. Подождите, когда
форматирование завершится. Следите
за тем, чтобы во время переноса данных
между цифровым пианино и
компьютером случайно не выключить
инструмент.

В зависимости от того, в
какой части клавиатуры
взят звук, характер и
громкость тембра
несколько различаются.

Это является неизбежным следствием сэмплирования звука

и на неисправность не

* Для воссоздания звука музыкального инструмента берется несколько сэмплов в

нижнем, среднем и верхнем его регистрах. Поэтому в зависимости от того, к какому
регистру сэмпл относится, в характере и громкости тембра могут возникать очень
небольшие различия.

При нажатии на кнопку
звучащий звук на
мгновение пропадает, или
несколько меняется
характер применения
эффектов.

Это происходит, когда в режиме наложения, в режиме «Дуэт», при воспроизведении
встроенной мелодии, при записи и т. д. одновременно звучат несколько партий. Когда
имеется какой-либо из этих факторов, нажатие на кнопку вызывает автоматическое
изменение величины эффекта, «встроенного» в тембр, в результате которого на
мгновение пропадают звуки или несколько меняется характер применения эффектов.

AP250_r.book Page 32 Friday, June 1, 2012 3:58 PM

Справочная информация, Поиск и устранение неисправностей

Технические характеристики изделия

Технические характеристики и дизайн могут быть изменены без предупреждения.

Технические характеристики изделия

Фортепианная, 88 клавиш, динамическая

Наложение тембров (кроме басовых)

Тембральное разделение (только при задании басовых тембров)

Яркость (–3—0—3), реверберация (4 типа), хорус (4 типа), ЦОС-эффекты, демпферный резонанс

Число долей: 0, 2, 3, 4, 5, 6

Диапазон значений темпа 20—255

Регулируемый диапазон тембров (–1—2 октавы)

Число композиций — 60, пользовательских композиций — 10 (примерно до 90 кбайт на
композицию, примерно 900 кбайт для 10 композиций)*
* Учитывая, что 1 кбайт = 1024 байт, 1 Мбайт = 1024

Громкость композиции регулируется.

Отключение партий левой руки, правой руки.

Функции: запись в реальном времени, воспроизведение

Число композиций — 1

Число дорожек — 2

Емкость — в общей сложности около 5 тыс. нот.

Защита записанных данных с помощью встроенной флэш-памяти.

Демпферная (воспринимающая полунажатие), модератора, состенуто

Выбор чувствительности к характеру касания: 3 типа, откл.

Транспонирование — 2 октавы (–12—0—12)

Настройка: ля первой октавы 415,5 Гц — 440,0 Гц — 465,9 Гц (изменяемая)

Блокировка органов управления

16-канальный мультитембральный прием

Гнезда «PHONES»: 2 стандартных стереогнезда.

Выходной импеданс 3

Выходное напряжение макс. 1,5 В (среднеквадр.)

Источник питания 12 В пост. тока

Порт USB типа B

Разъем для подключения педали

2 шт. диам. 12 см (мощность 8 Вт + 8 Вт)

Адаптер переменного тока AD-A12150LW
•

Автовыключение — примерно через 4 часа после последнего действия. Функцию
автовыключения можно отключить.

Цифровое пианино со стойкой: 137,7 (ш) × 43,2 (г) × 84,0 (в) см

Цифровое пианино со стойкой: около 39,5 кг

AP250_r.book Page 33 Friday, June 1, 2012 3:58 PM

Технические характеристики изделия

Правила безопасности

Обязательно прочитайте и соблюдайте следующие
правила безопасности.

■ Размещение инструмента

Избегайте устанавливать изделие в следующих
местах:

в местах, подверженных воздействию прямых
солнечных лучей и высокой влажности;

в местах, подверженных воздействию очень
высоких и очень низких температур;

вблизи радиоприемника, телевизора,
видеомагнитофона, тюнера.
Перечисленные устройства не вызывают
нарушений в работе изделия, но само изделие
может создавать помехи приему
аудиовидеосигналов.

■ Уход за инструментом

Не протирать изделие бензином, спиртом,
разбавителями и им подобными чистящими
средствами.

Протирать изделие мягкой тканью, сухой или
смоченной в слабом водном растворе умеренного
нейтрального моющего средства. Перед
протиранием избыток влаги в ткани отжимать.

■ Принадлежности из комплекта изделия и

продаваемые отдельно

Пользуйтесь только принадлежностями,
предписанными для использования с данным
изделием. Использование принадлежностей, не
разрешенных к применению, создает риск
возгорания, поражения электрическим током,
травмы.

На наружной поверхности изделия могут быть
заметны линии. Это линии спая, образующиеся в
процессе формования пластмассы. Трещинами и
царапинами они не являются.

■ Музыкальный этикет

При эксплуатации изделия всегда помните об
окружающих. Особенно внимательными будьте при
игре ночью и устанавливайте такой уровень
громкости, чтобы никого не беспокоить. Ночью
можно также закрывать окно и надевать наушники.

Воспроизведение содержания данной инструкции,
как частично, так и полностью, запрещается.
Любое использование содержания данной
инструкции, помимо личного пользования, без
согласия «CASIO» запрещено законами об
авторском праве.

КОМПАНИЯ «CASIO» НИ ПРИ КАКИХ
ОБСТОЯТЕЛЬСТВАХ НЕ НЕСЕТ
ОТВЕТСТВЕННОСТИ НИ ЗА КАКОЙ УЩЕРБ
(ВКЛЮЧАЯ, В ЧАСТНОСТИ, УБЫТКИ В
СВЯЗИ С УПУЩЕННОЙ ВЫГОДОЙ,
ПЕРЕРЫВОМ В ДЕЯТЕЛЬНОСТИ, ПОТЕРЕЙ
ИНФОРМАЦИИ), ВОЗНИКАЮЩИЙ В
РЕЗУЛЬТАТЕ ИСПОЛЬЗОВАНИЯ ИЛИ
НЕВОЗМОЖНОСТИ ИСПОЛЬЗОВАНИЯ
ДАННОЙ ИНСТРУКЦИИ ИЛИ ИЗДЕЛИЯ,
ДАЖЕ ЕСЛИ КОМПАНИЯ «CASIO» БЫЛА
УВЕДОМЛЕНА О ВОЗМОЖНОСТИ ТАКОГО
УЩЕРБА.

Содержание данной инструкции может быть
изменено без предупреждения.

■ Правила обращения с адаптером

переменного тока

Сетевая розетка должна быть легкодоступна,
чтобы при возникновении неисправности и при
любой иной необходимости адаптер можно было
вынуть из розетки.

Адаптер переменного тока предназначен для
эксплуатации только в помещении. Не
пользоваться адаптером там, где на него могут
попасть брызги или воздействовать влага. Не
ставить на адаптер ваз и иных емкостей с
жидкостью.

Хранить адаптер в сухом месте.

Пользоваться адаптером в открытом, хорошо
проветриваемом месте.

Не накрывать адаптер газетой, скатертью,
занавеской, любыми иными подобными
предметами.

Если вы планируете долго не включать цифровое
пианино, отсоедините адаптер от сетевой розетки.

Как закрепить синтезатор на стене

В случае отсутствия или повреждения какой-
либо детали свяжитесь с местным поставщиком
услуг «CASIO».

z Перед сборкой стойки отстегнуть ремешок

которым шнур педали прикреплен к тыльной
стороне поперечины

, и размотать шнур.

Сборку стойки необходимо выполнять как
минимум вдвоем.

Собирать стойку необходимо на ровной
поверхности.

При сборке следить за тем, чтобы не защемить
пальцы деталями.

Боковые панели A и B прикрепить к
поперечине D. Боковые панели
зафиксировать четырьмя винтами E.

Головки винтов накрыть колпачками J.

Как собрать стойку

AP250_r.book Page 29 Friday, June 1, 2012 3:58 PM

Сборка стойки, Распаковка, Как собрать стойку
