Руководство по эксплуатации паяльных станций Lukey 852D+/852D+FAN/902

Двухканальная паяльная станция Lukey 852D+/852D+FAN/902 с цифровой индикацией температуры предназначена для осуществления монтажа и демонтажа компонентов. В комплект станции входит паяльник, фен и блок питания. Большой выбор насадок для микросхем в корпусах (QFP, SOP, PLCC) позволяет значительно повысить производительность и качество пайки. Ознакомиться с техническими характеристиками и стоимостью паяльных станций Lukey Вы всегда можете в каталоге.

Предупреждения

1. Термическая защита.
В целях безопасности электропитание автоматически отключается при достижении станцией предельной температуры. Когда температура опускается до безопасного уровня, питание вновь включается.
Выключите питание прибора и охладите фен. После этого для продолжения работы уменьшите установленную температуру или увеличьте скорость воздушного потока. В случае, если термическая защита отключена, а Вы хотите прекратить работу, предварительно убедитесь, что питание прибора отключено.

2. Осторожно – работа при высоких температурах.
Не используйте станцию вблизи горючих газов, бумаги или других легковоспламеняющихся материалов. И насадки, и нагретый воздух имеют очень высокую температуру, что может привести к сильным ожогам. Не прикасайтесь к трубке нагревателя и не направляйте воздушный поток на кожу. Первоначально при работе паяльника может выделяться белый дым, но вскоре он должен исчезнуть.

3. Охлаждение станции после использования.
После отключения питания станция продувается холодным воздухом через трубку нагревателя. Не вынимайте шнур питания из розетки до окончания процесса охлаждения.

4. Не допускайте удара либо падения прибора!
Трубка нагревателя содержит кварцевое стекло, которое может быть повреждено в результате падения прибора либо резкого удара.

5. Не разбирайте насос прибора!

6. Отключайте шнур питания, если прибор не используется в течение длительного времени.
В случае, когда станция выключена, но шнур питания подключен к розетке, устройство все равно потребляет незначительное количество энергии. Поэтому рекомендуется отсоединять кабель питания, когда станция не используется в течение длительного времени.

Подготовка к использованию

1. Удалить предохранительный винт с нижней стороны станции. Несоблюдение этого условия может привести к серьезным проблемам при использовании прибора.

2. Выбрать проволочный захват, подходящий по размеру к микросхеме.

3. Выбрать насадку, подходящую по размеру к микросхеме. Перед установкой насадки следует убедиться, что сама насадка и трубка нагревателя находятся в охлажденном состоянии.

Установка насадки:
1) Ослабьте винт на насадке.
2) Установите насадку, как показано на рисунке. При установке не следует прилагать слишком больших усилий и очень туго затягивать предохранительный винт, а также использовать плоскогубцы для снятия насадки.

Демонтаж микросхем QFP

1. Подсоедините кабель питания к розетке. Автоматически включится продув воздуха через трубку нагревателя, при этом сам нагревательный элемент остается охлажденным.

2. Включите тумблер питания. Прибор начнет нагреваться.

3. Отрегулируйте скорость воздушного потока и температуру. После установки нужных величин следует подождать, пока температура не стабилизируется. При использовании одиночной насадки регулятор скорости воздушного потока устанавливается в положение 1 – 3, при использовании других насадок – 4 – 6. При использовании одиночной насадки никогда не устанавливайте регулятор в положение больше 6.

4. Установите проволочный захват под выводы микросхемы. Если ширина захвата не соответствует размерам микросхемы, его следует немного подогнуть.

5. Расплавьте припой. Удерживайте фен таким образом, чтобы насадка располагалась прямо над микросхемой, но ни в коем случае не касалась ее.

6. После того, как припой расплавится, снимите микросхему с помощью захвата.

7. Выключите питание. При этом устройство переходит в режим автоматической продувки воздухом для охлаждения станции. Не отключайте кабель питания до завершения этой процедуры. Если Вы не планируете использовать прибор в течение длительного времени, отсоедините кабель от розетки.

Примечание: при демонтаже микросхем SOP, PLCC вместо проволочного захвата можно использовать вакуумный пинцет.

Пайка микросхем QFP

1. Нанесите паяльную пасту и установите компонент на плату.

2. Прогрейте монтируемое устройство с расстояния 15 – 20 мм, как показано на рисунке.

3. Равномерно прогрейте выводы микросхемы.

4. После завершения пайки смыть остатки припоя.

Примечание: хотя пайка горячим воздухом имеет несомненные преимущества, возможно появление дефектов пайки (напр., шариков припоя), поэтому рекомендуется строго следовать всем условиям в процессе пайки.

ЗАМЕНА НАГРЕВАТЕЛЬНОГО ЭЛЕМЕНТА

1. Извлечь 3 винта, скрепляющих фен, и выдвинуть трубку паяльника (рис.1).

2. Вскрыть фен. Отсоединить заземляющий провод (1) и снять трубку нагревателя. В трубке нагревателя установлены кварцевое стекло и теплоизоляция – не потеряйте и не повредите их.

3. Извлеките нагревательный элемент. Отсоедините разъем (2) (рис.2).

4. Вставьте новый нагревательный элемент. Подсоедините разъем. Вставьте трубку нагревателя и подсоедините заземляющий провод.

5. Соберите фен в порядке, обратном демонтажу, совместив при этом выступ на рукоятке с отверстием на трубке нагревателя.

УСТАНОВКА И ЭКСПЛУАТАЦИЯ

A. Держатель паяльника

1. Намочите целлюлозную губку для очистки, а затем досуха ее выжмите. Поместите ее в одно из 4-х отверстий держателя паяльника.
2. Добавьте немного воды, чтобы маленькая губка впитала ее в себя и все время поддерживала влажной большую губку над ней.
* Большая губка может использоваться и без наличия маленькой.
3. Установите в держатель паяльника большую губку, предварительно смочив ее.

B. Подсоединение

1. Присоедините шнур питания паяльника к станции.
2. Поместите паяльник на держатель.
3. Подсоедините электропитание.

C. Установка температуры

1. При помощи регулятора установите необходимую температуру.
2. Зафиксируйте регулятор.

D. Включение станции

Как только тумблер питания будет переведен в положение «on», начнет мигать контрольный индикатор. По достижении заданной температуры индикатор погаснет. Устройство готово к работе.

ИСПОЛЬЗОВАНИЕ И УХОД ЗА ЖАЛОМ

1. Высокая температура сокращает срок службы жала. По возможности используйте минимальную температуру.

2. Регулярно очищайте жало губкой, т.к. из карбидов и оксидов, образовавшихся из припоя и флюсов, появляются загрязнения на жале, которые, в свою очередь, могут привести к ухудшению качества пайки и снижению теплопроводности. При постоянной работе с паяльником снимайте жало и тщательно очищайте его от оксидов не реже раза в неделю.

3. Когда вы долгое время не используете паяльник, никогда не оставляйте его в нагретом состоянии, т.к. это может привести к окислению припоя, а следовательно, снизить теплопроводность.

4. После использования досуха вытирайте жало паяльника и покрывайте его свежим припоем, чтобы избежать появления оксидов.
При наличии черных оксидов на жале нанесите новый припой (содержащий флюс) и досуха вытрите жало губкой. Повторяйте процедуру до тех пор, пока оксиды не будут удалены. После этого нанесите на жало свежий припой.

* Никогда не используйте напильник для удаления оксидов.

*Если жало сильно повреждено или деформировано, замените его новым.

КАЛИБРОВКА ТЕМПЕРАТУРЫ ПРИ ЗАМЕНЕ ПАЯЛЬНИКА, ЖАЛА ИЛИ НАГРЕВАТЕЛЬНОГО ЭЛЕМЕНТА

1. Присоедините шнур питания паяльника к станции.

2. При помощи регулятора установите температуру на уровне 400⁰С (750⁰F).

3. Переведите тумблер питания будет в положение «on» и подождите, пока температура не стабилизируется.

4. Когда температура установится, используйте крестовую отвертку для регулировки винта (с пометкой CAL на станции) температуры до момента, когда термометр покажет 400⁰С. Поверните винт по часовой стрелке, чтобы увеличить температуру, либо против, чтобы уменьшить температуру.

РУКОВОДСТВО ПО УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ

Проблема	Что нужно проверить	Решение
Не горит контрольный индикатор	1. Присоединены ли кабели питания или соединительные кабели?	Присоединить кабели
	2. Перегорел предохранитель?	Выявите причину короткого замыкания и устраните ее, а затем замените предохранитель
		1. Перегорел ли паяльник внутри?
		2. Соединена ли заземляющая пружина с нагревательным элементом?
		3. Провода нагревательного элемента перекручены или их замкнуло?
Контрольный индикатор горит, но жало не нагревается	1. Поврежден ли соединительный шнур паяльника?	См. раздел «Проверка повреждения соединительного шнура паяльника»
	2. Поврежден ли нагревательный элемент?	См. раздел «Проверка повреждения нагревательного элемента»
Жало нагревается прерывисто	Поврежден ли соединительный шнур паяльника?	См. раздел «Проверка повреждения соединительного шнура паяльника»
Жало не покрывается припоем	1. Не слишком ли высока температура жала?	Установите нужную температуру
	2. Очищено ли жало?	См. раздел «Использование и уход за жалом»
Низкая температура жала	1. Очищено ли жало от оксида?	См. раздел «Использование и уход за жалом»
	2. Правильно ли настроена температура?	Установите нужную температуру
Жало не отсоединяется	Деформировалось ли жало? (увеличилось или уменьшилось)	Замените жало
Жало не достигает нужной температуры	Правильно ли настроена температура?	Установите нужную температуру

ПРОВЕРКА ПОВРЕЖДЕНИЙ НАГРЕВАТЕЛЬНОГО ЭЛЕМЕНТА И СОЕДИНИТЕЛЬНОГО ШНУРА ПАЯЛЬНИКА

1. Повреждение нагревательного элемента

1. Открутите стопорное кольцо(1), а затем снимите покрытие жала (2) и само жало (3).

2. Раскрутите сопло и извлеките его из паяльника.

3. Отсоедините нагревательный элемент (6) и шнур паяльника (11) от ручки паяльника (12).

4. Извлеките заземляющую пружину (5).

5. Отсоедините красный и синий провода от нагревательного элемента.

6. Измерьте сопротивление нагревательного элемента:

• Нормальное сопротивление нагревательного элемента (красный)=25 – 30 Ом
• Нормальное сопротивление датчика температуры (голубой)=1,2 – 1,8 Ом

7. Если величина сопротивления не находится в установленном интервале, следует заменить нагревательный элемент.

8. После замены нагревательного элемента:

• измерьте сопротивление между контактами штекера 4 и 1 или 2, 5 и 1 или 2. В случае, если его значение не ∞, то нагревательный элемент и датчик соприкасаются, что может повредить плату.
• измерьте сопротивление между контактами штекера 4 и 5 (нагревательный элемент), 1 и 2 (датчик), 3 и жалом, чтобы убедиться, что провода не перекручены и заземляющая пружина подсоединена правильно.

9. Процесс сборки паяльника противоположен его разборке.

2. Повреждение соединительного шнура паяльника

Включите паяльник и установите температуру на уровне 480⁰С (896⁰F). Покрутите шнур паяльника в разные стороны вдоль его длины. Если контрольный индикатор начнет мигать, значит, следует заменить шнур.

*В случае, если паяльник нагревается до температуры 480⁰С (896⁰F), индикатор будет мигать в любом случае.

Технический портал Masteram-Labs

Часто при поиске необходимой техники наталкиваешься на огромное количество похожих товаров. Редко можно встретить хорошее описание, а еще тяжелее сравнение нескольких сродных по свойствам паяльных станций. Ведь нередки случаи, когда производитель расширяет линейку своих моделей, делая изменения лишь некоторых компонентов, при этом функции паяльной станции остаются те же. И тогда человек рассматривает цены, надеясь выбрать что-нибудь доступнее для своего кошелька. Но когда и по этому параметру трудно определиться, на помощь может прийти статья вроде этой. Здесь мы попытаемся рассмотреть со всех сторон, серию термовоздушных паяльных станций от китайского производителя Lukey, а именно модели Lukey 852D+, Lukey 852D+FAN, Lukey 702, Lukey 898.

Вся правда о паяльных станциях Lukey

Технические характеристики термовоздушной паяльной станции Lukey 852D+

Напряжение питания станции, В	220-240
Потребляемая мощность, Вт	350
Потребляемая мощность паяльника, Вт	50
Потребляемая мощность нагревательного элемента термофена, Вт	250
Потребляемая мощность компрессора, Вт	20
Диапазон рабочих температур паяльника	200 — 480 °C
Диапазон рабочих температур термофена	100 — 480 °C
Тип нагревательного элемента паяльника	керамический
Тип нагревательного элемента термофена	металлическая спираль
Тип компрессора	диафрагменный насос
Габариты, мм	187х135х245

Описание термовоздушной паяльной станции Lukey 852D+

Металлический корпус, внутри трансформатор и компрессор делают термовоздушную паяльную станцию Lukey 852D+ самой тяжелой из представленной группы. Держатель для фена можно закрепить справа или слева на корпусе, как кому будет удобно. Все модели термовоздушных паяльных станций Lukey, которые мы рассматриваем, имеют подставку для паяльника. Минимальный комплект для удобной работы обеспечивается.

Шланг соединяющий компрессор с термофеном немного жестковат, перегибание его не желательно. Это может показаться недостатком такого способа реализации подачи воздуха. На самом же деле китайская фирма AOYUE, в своих термовоздушных паяльных станциях, использует преимущественно компрессоры для подачи воздуха, и их станции от этого не теряют популярности. В случае повреждения шланга, вы можете заменить термофен на новый.

В комплекте термовоздушной паяльной станции Lukey 852D+ есть однотипные насадки для термофена, их всего 4 штуки. Более широкий выбор насадок для разнообразных типов корпусов электронных элементов предлагает производитель AOYUE. Их выбор достаточно широк. Правильно подобранная насадка значительно упрощает процесс SMT-монтажа.

Особенности работы термовоздушной паяльной станции Lukey 852D+

Управление термовоздушной паяльной станцией Lukey 852D+ очень простое и удобное. За регулировку всех параметров отвечают три регулятора. Индикация температуры паяльника и термофена высвечивается на дисплее, она регулируется с дискретой 1 градус Цельсия. Температуру регулирует микроконтроллер ATMEL. Сила потока воздуха задается потенциометром.

Из представленных четырех термовоздушных паяльных станций это единственная модель, оснащенная компрессором. Благодаря резиновым подставкам, на которые он установлен, вибрации при работе практически не передаются на корпус. Поток воздуха в Lukey 852D+ слабее, чем в других термовоздушных паяльных станций Lukey, где используется турбина в качестве нагнетателя. После выключения термофена, компрессор работает до тех пор, пока термофен не охладится до 50 градусов.

Еще один нюанс: при транспортировке термовоздушной паяльной станции Lukey 852D+ компрессор прикреплен к корпусу болтом. Его необходимо выкрутить перед началом работы.

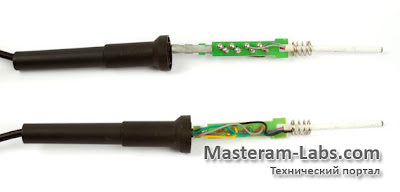

Паяльник термовоздушной паяльной станции Lukey 852D+ оснащен надежным японским нагревательным элементом HAKKO. Разбирается паяльник довольно легко, что важно при обслуживании. До 300 градусов паяльник разогревается за 25 секунд.

Продолжительность работы нагревательного элемента зависит от нескольких факторов: интенсивности работы, правильности эксплуатации, надежности. Надежность гарантирует японский производитель HAKKO, в остальном все зависит от условий експлуатации.

В нормальном режиме работы нагревательный элемент находится в хорошем контакте с жалом, что обеспечивает необходимый отвод тепла. Паяльники термовоздушных паяльных станций Lukey можно доработать в этом плане, перепаяв контакты нагревательного элемента таким образом, чтобы он дальше выступал от ручки паяльника. В этом случае жало можно будет плотнее прижать к нагревательному элементу.

Термовоздушная паяльная станция Lukey 852D+FAN

Технические характеристики термовоздушной паяльной станции Lukey 852D+FAN

Напряжение питания станции, В	220-240
Потребляемая мощность, Вт	350
Потребляемая мощность паяльника, Вт	50
Потребляемая мощность нагревательного элемента термофена, Вт	250
Диапазон рабочих температур паяльника	200 — 480 °C
Диапазон рабочих температур термофена	100 — 480 °C
Тип нагревательного элемента паяльника	керамический
Тип нагревательного элемента термофена	металлическая спираль
Тип компрессора	турбина
Габариты, мм	187х135х245

Термовоздушная паяльная станция Lukey 852D+FAN идентична модели Lukey 852D+. Отличие между ними только в реализации нагнетателя воздуха.

Вверху термофен термовоздушной паяльной станции Lukey 852D+, внизу термофен термовоздушной паяльной станции Lukey 852D+FAN

В термовоздушной паяльной станции Lukey 852D+FAN турбина установлена в корпусе термофена. Это создает небольшие его вибрации, зато экономится рабочее пространство, так как нет жесткого соединительного шланга. И, конечно, термовоздушная паяльная станция Lukey 852D+FAN обеспечивает более мощный поток воздуха.

Разогреть термофен до необходимой (установленой) температуры удается только со слабым потоком воздуха. На максимальном, температура может недотягивать до установленной несколько градусов.

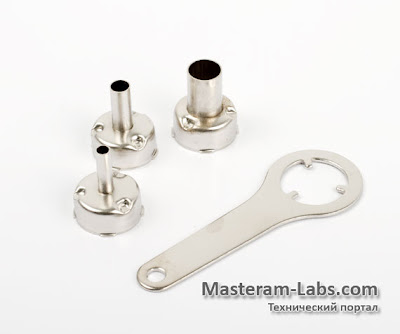

Насадки к термофену термовоздушной паяльной станции Lukey 852D+FAN отличаются от насадок модели Lukey 852D+ креплением. Тут придется удовлетвориться тем, что есть, либо проявлять изобретательность и приспосабливать другие.

Термовоздушная паяльная станция Lukey 702

Технические характеристики термовоздушной паяльной станции Lukey 702

Напряжение питания станции, В	220-240
Потребляемая мощность, Вт	750(мах)
Потребляемая мощность паяльника, Вт	50
Потребляемая мощность нагревательного элемента термофена, Вт	250
Диапазон рабочих температур паяльника	200 — 480 °C
Диапазон рабочих температур термофена	100 — 480 °C
Тип нагревательного элемента паяльника	керамический
Тип нагревательного элемента термофена	металлическая спираль
Тип компрессора	турбина
Габариты, мм	160 х 190 х 116

Термовоздушная паяльная станция Lukey 702 легкая и портативная. Применяется для демонтажа или пайки различных видов компонентов таких как SOIC, PLCC, QFP, BGA; для обработки термоусаживающихся трубок, сушки, предварительного нагрева, пластической пайки и т.д.

Как и все термовоздушные паяльные станции Lukey из этого обзора, паяльная станция Lukey 702 автоматически охлаждает термофен после его выключения, запоминает установленную температуру паяльника и термофена. В плане эргономики, отличается кнопочным управлением температурами термофена и паяльника.

Антистатическая функция исполнения паяльной станции, защищает плату в случае образования статического электрического заряда. Пластмассовый корпус делает термовоздушную паяльную станцию Lukey 702 легкой. Благодаря небольшим её габаритам экономится место на рабочем столе. Паяльник и термофен можно удобно для себя установить на подставки.

Когда поток воздуха выставлен на максимум, температура термофена недотягивает до заданной, где то 20-30 градусов. Это нужно учитывать при работе. С насадками та же проблема, что и у термовоздушной паяльной станции Lukey 852D+FAN.

Термовоздушная паяльная станция Lukey 898

Технические характеристики термовоздушной паяльной станции Lukey 898

Напряжение питания станции, В	220-240
Потребляемая мощность, Вт	750(мах)
Потребляемая мощность паяльника, Вт	50
Потребляемая мощность нагревательного элемента термофена, Вт	250
Диапазон рабочих температур паяльника	200 — 480 °C
Диапазон рабочих температур термофена	100 — 480 °C
Тип нагревательного элемента паяльника	керамический
Тип нагревательного элемента термофена	металлическая спираль
Тип компрессора	турбина
Габариты, мм	160 х 190 х 116

Вы сами всё видите. Управление – аналогичное как в термовоздушных паяльных станциях Lukey 852D+ и Lukey 852D+FAN. Во всем остальном — аналог с термовоздушной паяльной станцией Lukey 702.

Заглянем во внутрь. Передняя панель с электронной платой закрепляется способом усаживания ее в пазы на внутренних стенках корпуса.

Упаковка термовоздушных паяльных станций Lukey

Итоги

Итак, вы видите, что в эти разные модели и корпуса термовоздушных паяльных станций Lukey вложен практически один и тот же прибор. Единственная паяльная станция, которая отличается хоть чем-то принципиальным, это Lukey 852D+. Вот в чем действительно ее плюс, так это возможность подбора насадки для фена от других производителей. Пока что паяльник только этой модели снабжен японским нагревательным элементом HAKKO 003.

В остальных моделях термовоздушных паяльных станций: Lukey 852D+FAN, Lukey 702, Lukey 898 сами паяльники идентичны, и взаимозаменяемы, нагревательний элемент фирмы TAIWAN.

Паяльники легко разбираются и поддаются обслуживанию. Принимая во внимание практически одинаковые цены, вы можете выбирать ту термовоздушную паяльную станцию, которая больше приглянулась. Не забывайте, что Lukey 702 и Lukey 898 занимают меньше места на рабочем столе, а по мощности не уступают Lukey 852D+ и Lukey 852D+FAN.

Как отремонтировать паяльник Lukey

53 комментариев:

я так понимаю что поток воздуха в 852D+ самый слабый, насколько? чем это грозит? качество пайки не ухудшится?

Поток воздуха у Lukey 852D+ в сравнении с остальными моделями действительно более слабый, но его более чем достаточно. Если использовать насадку (сечение сопла уменьшаеется) то поток воздуха резко увеличивается.

для работы антистатической защиты нужно заземление. а если розетка двухпроводная?

Тогда нет у вас антистатической защиты. Разве что выведете контакт "земли" из станции отдельно и подсоедините к батарее. Только имейте в виду, в таком случае вы имеете шанс получить сюрприз в виде разряда от такого же "мастера" из соседней квартиры, если сама батарея слабо заземлена.

У меня 898 модель. Когда фен ставлю на подставку, он охлаждается и на индикаторе отображается "—", но когда поднимаешь то снова нагревается. Так должно быть? Это что, каждый раз как берешь в руку фен ждать пока он разогреется?:(

Да, быстрый переход в ждущий режим в паяльных станциях Lukey не очень удобный. Поведение вашего аппарата совершенно нормальное. В фене есть герконовое реле которое срабатывает при взаимодействии с магнитом вмонтированным в подставку. Фен охлаждается и отключается.
Попробуйте сделать отдельную подставку на которую можно будет ставить фен в режиме частого использования, а когда нужно будет сделать перерыв в работе, установите его на родную. Делать это важно в целях безопасности.

Зачем, мы лучше размонтируем из подставки магнит ]:->

Miss Yoko — интересно как можно батарею отопления плохо заземлить? 🙂 Не конечно если у вас автономный котел и от него отопление тогда еще возможна такая ситуация.

Я тут http://www.mobile-files.ru/forum/archive/index.php/t-5622.html читал отзывы владельцев там почему то бывшие владельцы 702 модели пишут что после купили 852+FAN и у нее фен лучше греет.

Ребята сравнивают то, на чем работали в реальных условиях, и возможно долго работали. Мое мнение, то что турбинные термофены Lukey все работают с некоторыми отклонениями в плане отработки задания температуры. Греют они практически одинаково, притом поведение фена на разных значениях потока может отличаться.

А как так получается что у всех станций, одинаковой мощности фен и паяльник, а мощность потребления у Lukey 852D+FAN — 350W, а у Lukey 720 — 750W?

И почему в магазине такая большая цена на эти станции, в интернете Lukey 720 стоит 2200 рублей в среднем.

Данные о мощности взяты с техпаспорта паяльных станций. Почему у китайцев так получается — неизвестно. Я не думаю что 702 и 898 прожорливие 852, ну может немного.. Нужно измерять..

На счет цены не могу ничего сказать..не заведую.

А мощность паяльника действительно 50 ват а не 35 как часто в интернете пишут в характеристиках?

Кстати люди жалуются что керамический нагреватель в паяльнике не достает до жала, поэтому реальная температура жала меньше чем отображается на дисплее. Отсюда люди разбирают паяльник и перепаивают провода, что бы нагреватель прижать к жалу.

И кстати не советуют на малых оборотах на фене вscnfdkznm большую температуру — это вроде как сниажет ресурс нагревательного элемента.

А какие жала от других производителей подходят для паяльника Lukey 702? Думаю прикупить жало микроволна.

Жала AOYUE Т-серии (http://masteram.com.ua/ru/Soldering-Equipment/Soldering-Tips-AOYUE) самая подходящая и доступная альтернатива для паяльников практически всех паяльных станций Lukey, в том числе и для Lukey 702. Также можно применять жала HAKKO и ATTEN (http://masteram.com.ua/ru/Soldering-Equipment/Soldering-Tips-ATTEN).

А из HAKKO и ATTEN каких серий жала подойдут по размерам?

А жала фирм HAKKO и ATTEN каких именно серий подходят по размерам?

Кстати тут вот http://easyelectronics.ru/links/oldforum/ourtools/topic-1097
человек очень интересные вещи пишет, к примеру о том что в половина станций Lukey в паяльниках стоят не керамические нагреватели, а подделка из нехрома по керамику:
К примеру вот такой список у него получился:

Список станций, которые предположительно (гарантии — никакой) оснащены паяльниками с нормальными керамическими, НЕ нихромовыми нагревателями (постараюсь пополнять): Aoyue 908, Aoyue 908+, Aoyue 936A, Lukey 852D, Lukey 853, Lukey 868, Lukey 936D, Lukey 936+, Kada 939, Kada 939B.

Станции предположительно с поддельным (выдающим себя за настоящий керамический) нихромовым нагревателем: Aoyue 738, CT-84NPD, CT-936, CT-939D, CT-963, CT-964,CT-970, CT-972, Gordak 936A, Kada 858D+, Kada 936D+, Lukey 702 (?), Lukey 902, Ya Xun 936, Sankko 850, Sankko 902+, Sankko 937.

У станции 898 мощность фена — 400 Вт, мощность всего — 750Вт.
У 852-й фен — 250 Вт, мощность всего — 350 Вт.
Привет Мисс Ёлке!

Из жал ATTEN и HAKKO по размерам подойдет тип 900M-T.

Miss Yoko спасибо за предыдущие советы. Кстати жала Hakko могут так дешево стоить — до ста рублей или это ксилуминовая китайская подделка? А для жал Жала AOYUE Т-серии это реальная цена как сами то жала нормальные или есть какие то недостатки?

А что там за ситуация с псевдокерамическим нагревательным элементом (нихромовая нить засунута в керамический стержень) в некоторых паяльниках станций Lukey, в то время как в характеристиках пишут что керамический нагреватель стоит?

Вот тут пишут: http://easyelectronics.ru/links/oldforum/ourtools/topic-1097

А в станции Lukey 702 на самом деле керамический нагреватель в паяльнике или нихром в керамике? Какое сопротивление нагревателя в паяльнике?

Да, это реальная цена для жал HAKKO. На счет AOYUE скажу что основа у них медная, покрытие метал. Служат хорошо.

В Lukey 852D+ и Lukey 868 стоят HAKKOвские керамические нагреватели, а в Lukey 702, Lukey 898 и других применяются похожие, несколько иной конструкции. У них спираль не залита керамикой а покрыта ею сверху. Мы раздавили нагревательный элемент и убедились в этом. Не такие надежные, но работают и это главное. Проблема в том что замена нагревательного элемента на HAKKO будет проблематичной, в виду разных характеристик спиралей и термопары.

Сопротивление нагревателя паяльника от Lukey 898 — 18 Ом. В 702 скорее всего также, ведь они идентичны.

Как сделат mxnj , нагревательный элемент паяльника достаточно соприкасался с жалом и был нормально чувствительним. А то так он не передает должной температуры.

Для решения проблемы теплоотдачи паяльников данных паяльных станций Lukey можно использовать метод описан в этой статье.

Проблема в данных паяльниках такая, что часть жала не соприкасается с нагревательным элементом. Мы предлагаем подвинуть последний выше, перепаяв его контакты, либо, что менее практично, укоротить металлические фиксаторы, которые прижимают и удерживают жало.

Таким образом можно увеличить теплоотдачу и добиться чтобы температура жала максимально соответствовала индикации на дисплее.

Я перепаял нагреватель паяльника на 702 станции и теперь он вплотную касается жала, только замеры мультиметром не радуют — как занижал он температуру на 20 — 40 градусов так и занижает.

И что там за пятый черный провд со спиралью поверх экрана? Для чего он?

Черный провод со спиралью это антистатическая защита.

На счет вопроса с нагревом жала. В китайских паяльниках достижение идеального нагрева, и поддержание стабильной температуры, наверно не предусмотрено проектом)). Перепаяв нагревательный элемент вы увеличили площадь теплоотдачи, это должно помочь поддерживать необходимую температуру при контакте жала с припоем.

40 градусов, это конечно многовато. но примите во внимание что это китайское технико. За счет дешевизны оно конечно пользуется большим спросом, но требует особого обращения. Попробуйте составить свою таблицу температур жала, и пользуйтесь ею.

Всем привет. Кто-нибудь может подсказать: купил лаки852д+, после включения в сеть слышно небольшое гудение в нутри. Проверел тестером на потребление в выключеном состоянии — потребление есть. Проверил на другой рабочей — потреблений нет. Кто-нибудь может объяснить в чём дело? На старой температуру на фене и паяльнике регулируешь резистором в полный оборот, а на новой стоит резюки в полоборота. Паяльник в комплекте отсутствовал — пришлось покупать отдельно. Паяльник греется нормально, но температуру не показывает. Пожалуйста подскожите что можно сделать и где искать?

То недогревает, то подпиливать нужно. Вы что, люди!? СтОит оно отнюдь не копейки. Хотя себестоимость — действительно доллар в базарный день.

Соотношение цена-качество у этих паяльных станций оптимальное. Они себя окупают, наверное, за пару дней. По статистике, возвратов на ремонт бывает около 5%. От идеала Lukey далеки, этого никто не скрывает, но спрос есть. Выбор всегда за покупателем.

Решил проблему вываливающейся резинки из задника паяльника, проблему решил банально просто ! Сделал обмотку из изолетны сразу после задника 🙂 предварительно немного срезав задерживающий ободок на самой резинке держателя в той части в которой она входит в паяльник 🙂
Причина выпадания резинки проста: внутри задника паяльника нет пазов для ободка резинки! следовательно резинка периодично аж вылетает со своего места!

Ссылко на картинко : http://ahouse.mine.nu/files/public/1309726013_133_FT0_img_3109_.jpg

С уважением dyadya.

Вот прочитав кучу отзывов, не могу все же определиться КАКУЮ модель все-таки приобрести?! Выбор встал между 852D+, 852+FAN и 702.
Вот интересующие вопросы:
1) С каким насосом лучше брать — с диафрагменным или турбинным? С какими больше бывают проблеммы?
2) Насос лучше в самой станции или в ручке?
3) Какой из перечисленных станций лучше паять SMD компоненты?

Паяльники станций Lukey — одна большая проблема. И хотя в последнее время китайцы устранили зазор между торцом нагревательного элемента и жала, лучше паять они не стали. Недостаточная теплопроводность материала жала приводит к быстрому остыванию места пайки и, как следствие, браку. Повышать температуру паяльника — не выход, жало обгорает, а паяет всё равно плохо. Я решил эту проблему, тупо выбросив родное жало, и изготовив новый конструктив из медной развальцованной трубки от топливоподачи дизеля и медного жала к обычному паяльнику д3,5мм. Теперь паяльником не нарадуюсь — прекрасно паяет при показании термопары 200С, хорошо держит температуру в месте пайки, только чуть дольше греется, что естественно для увеличившейся теплоёмкости. Все переделки можно выполнить обычным слесарным инструментом и дрелью за 2 часа. Медное жало вне конкуренции. Кстати, чтобы не обгорало — достаточно в нагретом состоянии натереть его куском алюминиевой проволоки — образующаяся амальгама алюминия в меди прекрасно защитит свободные участки жала от окисления.

И еще температура при работе паяльными станциями должна быть 340С а не рекомендуемые советскими нормативами для советских же паяльников 280C. При этом жало надо периодически вытирать (быстро проводя и давая вновь нагрется, а не непрерывно тыкая в нее) об влажную от воды губку (не мокрую, не сухую, не пропитаную глицерином а имененно влажную — тогда образующийся пар счищает окислы припоя). Либо о металлическую мочалку. И в крайнем случае когда уже припой совсем не липнет жало окунают в активатор жал — он не только убирает окисел но и создает переходной слой от покрытия жала к припою, который хорошо этим самым припоем смачивается (но всеравно хуже чем медь)

У меня 252D+fan, но 750 Вт(и на задней крышке и реально). Кроме того, передний зазор в паяльнике (см. выше) 1,5 мм, но был небольшой боковой. Считаю нормальным вставить сбоку, при установке жала, полоску слюды шириной 2,5-3 мм(жало должно одеваться с еле ощутимым натягом). Проверил на полосе латуни 0,5*20*100мм — без проблем.

Про Lukey 852D+ написанно немного не точно. Поток у неё действительно меньше объёмом, но давление у него больше. Очень удобно продувать метализированные отверстия в плате от припоя.

Купил себе 852D+.Паяльник переделал, но разброс реальной температуры и на индикаторе все еще велик. Хотелось бы узнать как можно откалибровать эту стацию.На плате присутствуют два подстроечника.Не иначе как для калибровки

Купил станцию 852d+fan. Человек я неопытный, понимаю мало, но раз вместо компрессора в корпусе станции стоит турбина в самом термофене, значит мне не надо откручивать никакого предохранительного винта(как сказано в руководстве(написано оно сразу для серии 852)?

а можно конкретнее описать как там устроен воздуховод при выходе шланга из станции?

Единственная реальная неприятность, это опущенный нагреватель в паяле. его приходится перепаивать чтобы он входил в полость жала по всей длинне до упора. Но и это не архи проблемная задача а особенно для того кто покупает паяльную станцию :). А соответствие температур показометра на станции и реальных температур имеет не такое уж значение что из-за этого надо заморачиваться с замерами и составлением таблиц. В ремонтах всякого разного еще не приходилось сталкиваться с проблеммами на этой почве. Хотя конечно я знаю о существовании элементной базы с жествими требованиями по температуре и продолжительности нагрева при пайке. Но не для это-го ли придумали легкоплавкие припои? В общем аппараты Люкея вполне юзабельные хотя и с завышенной ценой для китов.

я считаю, что цены не должны расти на китайские паяльники. в прошлом году 702-е лукеи стоили 1800-1900. сейчас под 3000 тысячи. но качество не улучшилось. если поднимаете цены, улучшайте качество.за что переплачивать? к сожалению на фирменные паяотники цены кусаются. в другом случае я б не думая ни секунды выбрал фирму.

хорошая ли паяльная станция Lukey 898

Качество и надежность у Lukey 898 на уровне других моделей производителя.

Привет Всем! У меня проблема с Lukey 702 при работе с паяльником он очень сильно греется, на индикаторе показывает температуру 020 градусов, при регулировке на индикаторе отображается выбранная температура, но при работе отображается 020 градусов. Замерил сопротивление внутри паяльника (при отключеном шнуре, в холодном состоянии) сопротивление термопары 54 ома, сопротивление нагревателя 4 ома. Что мне посоветуете сделать? Как исправить ситуацию? Паяльник греется очень сильно (припой за несколько секунд стает фиолетово-синего цвета, а еще через несколько секунд выгорает)

Сопротивление нагревательного элемента в паяльнике Lukey 702 составляет около 17-21 Ом, термопары около 1 Ом. У вас скорее всего проблема с паяльником (или элементом), возможно короткое замыкание в кабеле или плате паяльника. Если вы находитесь на територии Украины можете обратится в наш сервисный центр: вопросы по гарантийному и послегарантийному ремонту оборудования
0-800-307-800 – бесплатные звонки со стационарных телефонов
servicecenter@masteram.ua – отдел ремонтов

Сопротивление нагревательного элемента в паяльнике Lukey 702 составляет около 17-21 Ом, термопары около 1 Ом. У вас скорее всего проблема с паяльником (или элементом), возможно короткое замыкание в кабеле или плате паяльника. Какое короткое замыкание если человек пишет что сопротивление термопары 54 ома, сопротивление нагревателя 4 ома — где здесь КЗ? Я бы лично 100 раз подумал перед тем как нести что либо в ремонт в такой сервисный центр.

Разве что выведете контакт "земли" из станции отдельно и подсоедините к батарее.

. НИКОГДА . НИКОГДА и ещё раз НИКОГДА ТАК НЕ ДЕЛАЙТЕ.

Лучше сделайте ЗАНУЛЕНИЕ (Это когда допустим Вы поменяли розетку с 2-х контактной на 3-х контактную то есть на ту у которой дополнительный контакт для ЗЕМЛИ). Так вот Вы вешаете эту розеточку на стену и подключаете как обычно 2 провода к розетке (. А ВОТ ЗЕМЛЮ ВЫ БЕРЕТЕ С НУЛЕВОГО ПРОВОДА, то есть с того у которого НА ОТВЕРТКЕ ИНДИКАТОРЕ . ЛАМПА НЕ ГОРИТ . это и есть 0 . ). соответственно подключаете этот нолик к контакту земли и все. так намного лучше. перемычку для земли в розеточке берите такого же сечения что и основной провод.

"Mihail Vatazhenko пишет. Я бы лично 100 раз подумал перед тем как нести что либо в ремонт в такой сервисный центр."
Согласен на 200%,что в этом центре ничего нельзя ремонтировать!!
"Vlad Kuz пишет.
Привет Всем! У меня проблема с Lukey 702 при работе с паяльником он очень сильно греется, на индикаторе показывает температуру 020 градусов, при регулировке на индикаторе отображается выбранная температура, но при работе отображается 020 градусов. Замерил сопротивление внутри паяльника (при отключеном шнуре, в холодном состоянии) сопротивление термопары 54 ома, сопротивление нагревателя 4 ома. Что мне посоветуете сделать"
Такие характеристики имеют нагревательные элементы HAKKO от паяльника Lukey 868, а у Lukey 702. Смотри здесь:
.http://easyelectronics.ru/links/oldforum/ourtools/topic-1097
"Японский нагреватель Hakko, если объяснять на пальцах, состоит из двух находящихся в толще керамической палочки дорожек/пленок (в теории, при очень ярком источнике света, их видно на просвет). Одна дорожка, от которой идут два контакта — это собственно нагревающий элемент. Его сопротивление при комнатной температуре — порядка 2.5-3.5 Ом. Вторая дорожка (это термосопротивление/терморезистор/термистор), от которой идут еще два контакта, используется для определения температуры. Ее сопротивление — порядка 43-58 Ом.
У китайских нагревателей при комнатной температуре нихромовый нагреватель имеет сопротивление около 10-17 Ом, а термопара — примерно 2-3 Ома."

Насчет надежности 898 я б не был столь категоричен. Спустя 3 года умер фен, причем я им пользовался всего раз 10 по 10 минут. Сопло раскалилось и начал плавится пластик. Пришлось с розетки выдергивать. За температуру все знают — на индикаторе 350, реально 270 (паяльник). Вот сижу и думаю, ремонтировать или опять плыть сюда, но уже за 852D+.

Ну насчет того что температура на станции показывается 20 градусов может говорить о том что пропал контакт с термопарой а 20 градусов это коррекция нуля на комнатную температуру

Если отображается 20 градусов и нагрев не происходит — обрыв в цепи нагревательного элемента. При обрыве в цепи термопары отображается 514

Когда показывает 20-22 градуса и идет сильный нагрев: значит при перестановке нагревательного элемента спутали контакты.
Проверьте: коричневый — красный, желтый — синий, зеленый — длинный прозрачный, сиреневый — короткий прозрачный. (первые в паре указаны из провода, вторые в нагревательный элемент)

Видео обзор паяльной станции Lukey 852D+FAN
http://youtu.be/WCx505vzwnQ

Ошибка "020". В жале паяльника оторвался "зеленый" провод.

Не то жало было предыдущий хозяин поставил нагреватель от фонаря (какой у него был), я купил другой заменил и все ок. У них даже сопротивления разные.

Да-да, +5 баллов Аннониму. У меня с новья в паяльнике были перепутаны провода термопары. Поэтому он калился как .
Переставил — все Ок. Еще раз спасибо этому ресурсу.

Паяльная станция Lukey 852D+

Если возможно, помогите решить проблемму с паяльной станцией Lukey 852D+ (при включении станции в розетку не активируется режим продувания воздухом фена, на индикаторе показания не высвечиваются)
Была проблемма: коротнула спираль на термопару, заменил резистор R36 (9,1 om). В настоящее время спираль отключена от схемы, нужно менять-пока нет в наличии.
При включении фена кнопкой компрессор работает, воздух гонит,обороты регулируются, на индикаторе 005 градусов.
Термопара живая-проверял.
После неисправности (короткое между термопарой и спиралью) до замены R36 (9,1 om), продувание воздухом фена включалось сразу, после включения вилки питания в розетку (индикатор температуры показывал 280 град.), и компрессор работал пока не выдернешь вилку. Фен тоже грел, при включении его кнопкой S1 (спираль еще тогда была цела рёв в три ручья ), температура фена регулировалась — по индикатору примерно с 280 и выше

• 25 Май 2016

Информация Неисправность Прошивки Схемы Справочники Маркировка Корпуса Сокращения и аббревиатуры Частые вопросы Полезные ссылки

Справочная информация

Этот блок для тех, кто впервые попал на страницы нашего сайта. В форуме рассмотрены различные вопросы возникающие при ремонте бытовой и промышленной аппаратуры. Всю предоставленную информацию можно разбить на несколько пунктов:

• Диагностика
• Определение неисправности
• Выбор метода ремонта
• Поиск запчастей
• Устранение дефекта
• Настройка

Неисправности

Все неисправности по их проявлению можно разделить на два вида — стабильные и периодические. Наиболее часто рассматриваются следующие:

• не включается
• не корректно работает какой-то узел (блок)
• периодически (иногда) что-то происходит

О прошивках

Большинство современной аппаратуры представляет из себя подобие программно-аппаратного комплекса. То есть, основной процессор управляет другими устройствами по программе, которая может находиться как в самом чипе процессора, так и в отдельных микросхемах памяти.

На сайте существуют разделы с прошивками (дампами памяти) для микросхем, либо для обновления ПО через интерфейсы типа USB.

Схемы аппаратуры

Начинающие ремонтники часто ищут принципиальные схемы, схемы соединений, пользовательские и сервисные инструкции. Это могут быть как отдельные платы (блоки питания, основные платы, панели), так и полные Service Manual-ы. На сайте они размещены в специально отведенных разделах и доступны к скачиванию гостям, либо после создания аккаунта:

(запросы) (хранилище) (запросы) (запросы)

Справочники

На сайте Вы можете скачать справочную литературу по электронным компонентам (справочники, таблицу аналогов, SMD-кодировку элементов, и тд.).

Marking (маркировка) — обозначение на электронных компонентах

Современная элементная база стремится к миниатюрным размерам. Места на корпусе для нанесения маркировки не хватает. Поэтому, производители их маркируют СМД-кодами.

Package (корпус) — вид корпуса электронного компонента

При создании запросов в определении точного названия (партномера) компонента, необходимо указывать не только его маркировку, но и тип корпуса. Наиболее распостранены:

• DIP (Dual In Package) – корпус с двухрядным расположением контактов для монтажа в отверстия
• SOT-89 — пластковый корпус для поверхностного монтажа
• SOT-23 — миниатюрный пластиковый корпус для поверхностного монтажа
• TO-220 — тип корпуса для монтажа (пайки) в отверстия
• SOP (SOIC, SO) — миниатюрные корпуса для поверхностного монтажа (SMD)
• TSOP (Thin Small Outline Package) – тонкий корпус с уменьшенным расстоянием между выводами
• BGA (Ball Grid Array) — корпус для монтажа выводов на шарики из припоя

Краткие сокращения

При подаче информации, на форуме принято использование сокращений и аббревиатур, например:

Сокращение	Краткое описание
LED	Light Emitting Diode — Светодиод (Светоизлучающий диод)
MOSFET	Metal Oxide Semiconductor Field Effect Transistor — Полевой транзистор с МОП структурой затвора
EEPROM	Electrically Erasable Programmable Read-Only Memory — Электрически стираемая память
eMMC	embedded Multimedia Memory Card — Встроенная мультимедийная карта памяти
LCD	Liquid Crystal Display — Жидкокристаллический дисплей (экран)
SCL	Serial Clock — Шина интерфейса I2C для передачи тактового сигнала
SDA	Serial Data — Шина интерфейса I2C для обмена данными
ICSP	In-Circuit Serial Programming – Протокол для внутрисхемного последовательного программирования
IIC, I2C	Inter-Integrated Circuit — Двухпроводный интерфейс обмена данными между микросхемами
PCB	Printed Circuit Board — Печатная плата
PWM	Pulse Width Modulation — Широтно-импульсная модуляция
SPI	Serial Peripheral Interface Protocol — Протокол последовательного периферийного интерфейса
USB	Universal Serial Bus — Универсальная последовательная шина
DMA	Direct Memory Access — Модуль для считывания и записи RAM без задействования процессора
AC	Alternating Current — Переменный ток
DC	Direct Current — Постоянный ток
FM	Frequency Modulation — Частотная модуляция (ЧМ)
AFC	Automatic Frequency Control — Автоматическое управление частотой

Частые вопросы

После регистрации аккаунта на сайте Вы сможете опубликовать свой вопрос или отвечать в существующих темах. Участие абсолютно бесплатное.

Кто отвечает в форуме на вопросы ?

Ответ в тему Паяльная станция Lukey 852D+ как и все другие советы публикуются всем сообществом. Большинство участников это профессиональные мастера по ремонту и специалисты в области электроники.

Как найти нужную информацию по форуму ?

Возможность поиска по всему сайту и файловому архиву появится после регистрации. В верхнем правом углу будет отображаться форма поиска по сайту.

По каким еще маркам можно спросить ?

По любым. Наиболее частые ответы по популярным брэндам — LG, Samsung, Philips, Toshiba, Sony, Panasonic, Xiaomi, Sharp, JVC, DEXP, TCL, Hisense, и многие другие в том числе китайские модели.

Какие еще файлы я смогу здесь скачать ?

При активном участии в форуме Вам будут доступны дополнительные файлы и разделы, которые не отображаются гостям — схемы, прошивки, справочники, методы и секреты ремонта, типовые неисправности, сервисная информация.

Полезные ссылки

Здесь просто полезные ссылки для мастеров. Ссылки периодически обновляемые, в зависимости от востребованности тем.

Обзор паяльных станций Lukey. Отзыв на "Lukey 868" (Часть 2 из 4)

Таблица отсортирована в порядке возрастания цены:

Как видно из таблицы: модели Lukey 852D+ и Lukey 868 — являются оптимальными по соотношению цена/функционал (они находятся в середине таблицы). Обе модели имеют высококачественный паяльник Lukey-REZISTRONIK, обе двухканальные (т.е. универсальные), обе с цифровой индикацией… Но у них фены разных конструкций и ощутимая разница в цене. Обе эти станции не уступают друг другу в качестве и функциональности. Но в то же время, эти две модели имеют чёткое разделение по назначению:

— исторически, самая распространённая среди радиолюбителей, а также пользуется популярностью в ремонтных мастерских. (Ещё несколько лет назад, считалась самой профессиональной паяльной станцией среди Lukey.)
Имеет компрессорный фен — более традиционный и укоренившийся на рынке, к нему доступно множество сменных насадок. Эта универсальность даёт основания рекомендовать модель Lukey 852D+ для ремонтных мастерских: для пайки BGA-чипов сложной структуры, и прочей высокотехнологичной пайки в штативе.
Маленький бонус: прочный металлический корпус — неприхотлив и надёжен, что в хаосе ремонтной мастерской отнюдь не лишне.
— появилась на рынке позднее, имеет современный дизайн: гораздо компактнее и легче чем 852D+, занимает меньше места на столе (поэтому я рекомендую эту модель для домашней лаборатории).
Вентиляторный фен — современный и эргономичный, имеет тонкий гибкий кабель, оптимален для ручной работы (демонтажа и пайки мелких SMD компонент)… Так как этот фен имеет байонетное крепление насадок — то на него не подходят продаваемые сменные насадки (что фактически ограничивает применение фена — только с тремя трубчатыми насадками из базовой поставки). Тем не менее, на данный момент, вентиляторные фены выдают больший воздушный поток, чем компрессорные.
Маленький бонус: В интерфейсе Lukey 868 температура настраивается обычными кнопками, а не "поворотными кнопками".

ощутимо дороже (на 15-20%), чем Lukey 852D+. имеет компрессорный фен, на который доступны сменные насадки. имеет вентиляторный фен, который выдаёт больший воздушный поток — т.е. мощнее, в итоге.

• На сегодняшний день, Lukey 868 стремится к лидерским позициям, вытесняя более традиционную Lukey 852D+ — как в профессиональном, так и в любительском применении. Однако, это продвижение (и окончательное вытеснение Lukey 852D+ с рынка) сдерживают значимые факторы: бОльшая цена Lukey 868 и отсутствие широкого выбора сменных насадок к её фену.
• Поэтому Lukey 852D+ (с компрессорным феном и дешевле) не сдаёт своих позиций. И вероятно больше устроит любителей, не имеющих дела с большими теплоемкими чипами и многослойными платами, но желающих купить прежде всего хороший паяльник, и "немного фен" (менее мощный, но зато универсальный), и при этом сэкономив денег… Также Lukey 852D+ приглянется и профессионалам, которым важны особенности традиционного компрессорного фена.

Модели Lukey 936+ и Lukey 936D+ — самые дешёвые и простые решения "хобби класса".

• Это одноканальные паяльные станции: в них отсутствует термофен — они предоставляют только один паяльник. Однако, штатный паяльник Lukey-REZISTRONIK — отличного качества, имеет керамический нагревательный элемент HAKKO 1321 (Япония). Поэтому если вам не нужен термофен, не нужна универсальность двухканальной паяльной станции — то эти модели являются очень интересным выбором для вас.
• Так как эти станции одноканальные, то они обладают ультимативно маленькими габаритами, и лёгкие — что позволяет брать их с собой на выезды (для ремонта оборудования на территории заказчика), да и место в шкафу экономят.
• Удобное управление с помощью "ручки-потенциометра" позволяет легко и быстро настраивать требуемую температуру (хотя и не очень точно — поэтому станция больше довлеет к бюджетному, хобби классу).
• Разница между двумя моделями лишь в наличии/отсутствии цифровой индикации выставляемой температуры: в Lukey 936D+ индикация есть (приятный бонус), а в Lukey 936+ индикация отсутствует (она на копеечку дешевле).
  Если вы спросите мои предпочтения: то я бы выбрал модель Lukey 936+, без индикации — потому что она обладает более прямым и естественным управлением: проградуировано само положение потенциометра. (А "эргономика — это наше всё!" Люблю не заморачиваться по мелочам — экономить внимание.) Всё равно эти станции не рассчитаны для точного термоконтроля (как при пайке безсвинцом) — так что погрешность +-5°C вполне допустима. Зато не надо всматриваться в экран на бегущие циферки и "ловить момент" (ощущая всю китайскость подобного решения)… При аналоговом термоконтроле, обычный потенциометр является идеальным органом управления. И со временем, ваша рука сама будет проворачивать ручку на нужный угол: быстро и без участия мозга.
  Простые паяльные станции типа Lukey 936+ и Lukey 936D+ довлеют к обычным паяльникам с регулировкой температуры. Но в сравнении с ними, покупая станцию мы получаем также: низковольтный паяльник, гальваническую развязку от сети, и антистатическую защиту; а также более удобную ручку настройки температуры на базовом блоке.


Lukey 853 — пример самой функциональной и минималистичной модели (ничего лишнего). Трёхканальная станция — это особое явление на рынке: предоставляет самый универсальный набор инструментов "в одном флаконе", позволяя таким образом сэкономить бюджет. Здесь есть самый широкий набор паяльных инструментов, которые могут вам понадобиться:

Она предоставляет сразу два отличных паяльника (керамический нагревательный элемент HAKKO 1321) и стандартный профессиональный компрессорный фен (на который доступно множество сменных сопел, и который даёт стабильный поток воздуха).
Наличие сразу двух паяльников позволяет одеть на каждый из них свою индивидуальную насадку (обычно маленькую и большую) и использовать их одновременно, в режиме "горячей замены" — т.е. иметь под рукой СРАЗУ ДВА нагретых паяльника, что очень важно для ремонта сложных плат. Объяснить всю прелесть такого решения сложно: это как с держателем плат "третья рука" — тут надо просто столкнуться с обломной ситуацией, когда вы паяете и вам окажется совершенно необходим второй паяльник под рукой! Например, когда вы работаете широким шалом по большим навесным элементам, и в самом разгаре пайки внезапно обнаруживаете, что "залезть в вон тот маленький разъёмчик" вашим жалом совершенной не получится — нужно выключить паяльник, остудить, поменять жало на маленькое, нагреть, отработать один разъём… И затем опять выключать паяльник, чтобы вновь поставить крупное жало… Чтобы вскоре возможно обнаружить, что вам опять требуется маленькое жало. Радиолюбители в таких условиях обычно берут второй паяльник или лучше ещё одну паяльную станцию. Но иметь сразу два отдельных инструмента неоправданно дорого, а у профессионалов всё оптимизировано. Как раз на такие случаи и придуманы двухканальные паяльные станции контактной пайки: паяльник+паяльник; паяльник+термопинцет; паяльник+термоотсос.

Модель Lukey 853D — это нишевое бюджетное решение для ремонтных мастерских: прежде всего портативной электроники (мобильные телефоны, видеокамеры и т.п.), также бытовой техники.

• Имеет хороший паяльник Lukey-REZISTRONIK (с керамическим нагревателем HAKKO 1321). (позволяет с комфортом паять маленькие чипы — как раз для портативной электроники).

до 15В 2А (диапазон как раз соответствует потребностям ремонта мобильных телефонов),
• вольтметр постоянного напряжения до 100V (хотя мне трудно себе представить как нужно экономить, чтобы отдельно не купить даже DT838 😉

• Действительно, если у вас есть точка ремонта мобилок — то это же КАЖДОГО ремонтника-монтажника нужно обеспечить ПОЛНЫМ НАБОРОМ необходимых инструментов: паяльником, желательно низковольтным и антистатическим, термофеном для чипов, и непременно лабораторным БП… А если КАЖДОМУ дать по Lukey 853D — экономия выйдет значительной.
• Далее, если ваша точка расположена в тесном ларьке, или вообще работает на выезде — то таскаться с тремя-четырьмя устройствами отдельно — это очень неудобно, порой просто невозможно! А в Lukey 853D — ВСЁ встроено В ОДНОМ корпусе (теперь я понимаю, почему в ней встроен и вольтметр — чтобы был под рукой).

Остальные модели: Lukey 702, Lukey 898, Lukey 852D+FAN — это самые любительские (бюджетные) модели двухканальных станций Lukey. Являются промежуточными решениями и заполняют оставшиеся пустоты той рыночной ниши, на которую позиционируется Lukey. Их характерная фишка — удешевление, за счёт нихромового нагревателя в паяльнике.

• Разницы ни в функционале, ни в цене, или иных характерных особенностей — эти три модели не имеют. Причина существования трёх разных моделей — просто чтобы "заполнять нишу" и дать покупателю "альтернативы для выбора": "Такое же платье, но с перламутровыми пуговицами. "
• Функционально, все три модели — двухканальные и предоставляют одинаковый инструмент: бюджетный паяльник Lukey-SENSOTRONIK (имеет нихромовый нагревательный элемент со встроенной термопарой, производства Тайвань); Вентиляторный фен (с байонетным креплением насадок и соответствующими ограничениями, но с современным дизайном и удобный для ручной работы).
• Корпус — на выбор: либо лёгкий пластмассовый, либо тяжёлый металлический. Модель Lukey 852D+FAN реализована в металлическом корпусе и чуть дороже (впрочем, смысла в этом особого нет: от модели Lukey 852D+ здесь только название и корпус, а инструменты — совсем не те).
• Органы управления — на выбор: либо современные "пара обычных кнопок", либо более традиционные "поворотные кнопки".
• Ещё раз отмечу, что это единственные распространённые модели паяльных станций Lukey, в которых применён бюджетный паяльник Lukey-SENSOTRONIK — явная попытка удешевить станцию, чтобы предоставить на рынок модель с меньшей ценой (до -25%), для получения конкурентного преимущества, или чтобы было с чем сравнивать другие модели.
  Хотя признаю: нихромовый нагревательный элемент со встроенной термопарой не плох — однако это уже устаревшая технология, дающая ощутимо меньшую мощность паяльника, чем керамический HAKKO 1321. И предупреждаю: паяльники в Lukey далеко не самые мощные. Так что даже мой паяльник Lukey-REZISTRONIK не справлялся с многими применениями, где я его пытался использовать: с трудом паяет силовые разъёмы, а также я имел множество затруднений с перепайкой многослойных плат (с прогревом отверстий и больших металлизированных полигонов).
  Экономия в этих моделях станций осуществляется исключительно за счёт использования бюджетного нихромового нагревателя в паяльнике. Однако я считаю, что при покупке паяльной станции, экономить на паяльнике — последнее дело! Покупая станцию "для себя любимого" — я бы не стал экономить. Впрочем это оправдано, если вы берёте станцию не себе, а для производства: например, для ремонтной мастерской, где вы знаете будут паять только мелкие компоненты и SMD (нихромовый нагреватель справится, а себестоимость работы будет ниже); в школьную/училищную/университетскую лабораторию, где неопытные ученики всё равно её быстро "укатают"; или для других специфических применений, когда есть смысл сэкономить.

Ремонт и сервис паяльных станций Lukey

Убедитесь, что в вашей местности можно купить запасные паяльники и фены для вашей модели паяльной станции — на случай, если стандартные поломаются.
Или была у меня ещё такая идея: допустим вы решите купить себе второй паяльник, чтобы одеть на него жало другого размера и держать всегда под рукой, в режиме "холодной замены" (быстро перетыкая в разъём паяльной станции, то один то другой, не дожидаясь пока паяльник остынет, чтобы переставить насадку) — это очень сэкономит время.

Запасные паяльники и запчасти к ним:

• Запасной паяльник Lukey-REZISTRONIK — предназначен для паяльных станций "Lukey 852D+/868/936+/936D+". Имеет низковольтное питание 24V, мощность 48W. Содержит керамический нагревательный элемент HAKKO 1321 (Япония).
• Запасной паяльник Lukey-SENSOTRONIK — предназначен для паяльных станций "Lukey 702/898/852D+FAN". Имеет низковольтное питание 24V; мощность 50W. Содержит нихромовый нагревательный элемент со встроенной термопарой (Тайвань).

• Отдельно керамический нагревательный элемент HAKKO 1321 (Япония) — для ремонта паяльника Lukey-REZISTRONIK.
• Отдельно нихромовый нагревательный элемент со встроенной термопарой (Тайвань) — для ремонта паяльника Lukey-SENSOTRONIK.

Запасные термофены и запчасти к ним:

• Запасной Фен компрессорный в сборе (для Lukey 852D+)(в сборе с проводом-шлангом, подключается по четырём проводам: два — напряжение питания 220V, два — термодатчик термопара)
• Запасной Фен вентиляторный (безкомпрессорный) в сборе (для Lukey 702/868/898/852D+FAN)(в сборе с проводом, подключается по четырём проводам: два — напряжение питания 220V, два — термодатчик термопара)

• Отдельно Нагревательный элемент для ремонта фена компрессорного (для Lukey 852D+)(220V, 250W, состоит "ёршика" из нихромовой проволоки и термодатчика термопары)
• Отдельно Нагревательный элемент для ремонта фена вентиляторного (для Lukey 702/868/898/852D+FAN)(220V, 250W, спираль из нихромовой проволоки на каркасе из слюдяных пластин, термодатчик термопара)
• Запасной Компрессор мембранный (для Lukey 852D+)(номинальная производительность: 23л/мин)
• Запчасть Вентилятор-улитка для безкомпрессорного фена — как таковая отдельно не продаётся, но достаточно поискать, и легко подберётся аналог.

появился на рынке позже, и внутри выглядит сложнее и технологичнее — ремонтировать его также сложнее, и запчасти к нему чуть дороже (исключение: "вентилятор-улитка" — значительно дешевле мембранного компрессора)… Компрессорный фен(для Lukey 852D+) — конструктивно проще, ремонтируется лучше, запчасти дешевле. И хотя к его запчастям добавляется ощутимо дорогой мембранный компрессор, но ломается он редко.
• Оба фена имеют разные форму и габариты. Как уже упоминалось: компрессорный фен поддерживает множество доступных сменных насадок AOYUE (с хомутным зажимом) — этот стандарт уже давно доминирует на рынке, и потому имеет большую поддержку… А вентиляторный фен (с байонетным креплением и габаритами другого стандарта) — не имеет в продаже поддерживаемых сменных насадок. (Хотя могут появиться, со временем.) присоединяется к базовому блоку толстым и негибким шлангом, по котором компрессор гонит воздух. Вентиляторный фен — соединён гибким и тонким проводом (что делает работу с ним легкой и удобной, позволяет влазить в труднодоступные места).
• Номинальная мощность нагревателей в обоих фенах — одинаковая, 250W. (Однако, при пайке, следует также помнить и о различиях в воздушном потоке. )

Итак, из-за множества конструктивных различий, фен компрессорный и фен вентиляторный — несовместимы между собой. Поэтому выбор типа термофена становится одним из главнейших критериев при выборе паяльной станции: с каким термофеном вы купите паяльную станцию — к такому функционалу вы и будете жёстко привязаны. В будущем, если потребуется функционал присущий другому типу термофена — то придётся покупать другую термовоздушную станцию.

Внимание, важное замечание: ни одна из моделей паяльных станций Lukey не имеет тумблера входного питания! Таким образом, при подключении станции к сети, когда вы вставляете вилку в розетку — то напряжение сразу поступает на трансформатор. (Если прислушаться, то можно услышать как он гудит, даже если станция не используется.) А еще у этой станции пожароопасный трансформатор — поэтому обязательно отключайте её от розетки, если она не используется.
Можно доработать станцию (если не на гарантии): поставить на заднюю стенку сетевой двухполюсный выключатель питания… А я поступаю так: просто подключаю паяльную станцию (и всё другое оборудование своей домашней лаборатории) через единый сетевой фильтр с выключателем — а после работы всегда контролирую, чтобы он был обесточен.

Что ещё почитать

Некоторые важные вопросы профессионально осветил DI HALT в статье "Трактат о паяльниках":

• Следует различать регулировку температуры и регулировку мощности: Что такое термостабилизация температуры жала паяльника, регулируемая обратной связью? И чем она лучше простого регулятора мощности?
• Что лучше купить: станцию или паяльник с термостабилизацией? (у станций есть развязка от сети и заземление, а паяльник низковольтный — поэтому случайно не убьёт вашу нежную схему сетевым напряжением 220V)
• Керамический нагреватель или нихромовый? Чем керамический нагреватель лучше? (керамический нагреватель мощнее; служит годами — на порядок дольше нихрома; керамику производят только известные производители, а нихром — китайцы; термодатчик: в нихроме — обычный спай термопары, а в керамическом нагревателе прецизионный тонкопленочный терморезистор; но керамический нагреватель — разумеется дороже)
• Чем отличаются паяльники и станции для безсвинцовой пайки? (в принципе ничем, только мощнее и точнее)

(официальный сайт Lukey)(неофициальный сайт, создан техническим экспертом магазина "Masteram")(неофициальный сайт, создан техническим экспертом магазина "ЧП Ворон")

, , , , , , , , ,

• +6
• 22 января 2013, 18:04

Комментарии ( 9 )

Да, я конечно не все модели Lukey рассмотрел, а только наиболее характерные и распространённые. Ещё я не рассматривал чисто термовоздушных паяльных станций — ориентировался, в первую очередь, на наличие контактного паяльника.

Думаю, если бы выбирал отдельный термофен, то взял бы что-то из AOYUE — у них и функционал богаче, и что характерно, ремонтники в мастерские тоже часто берут термовоздушные станции AOYUE (это заметно по видеороликам на youtube). Lukey больше выделяется выбором универсальных паяльных станций для контактной пайки, а AOYUE больше выделяется своими термовоздушными станциями и приспособами. (Имеется в виду, конечно, среди бюджетных вариантов.)

Прямой эфир

• Комментарии
• Публикации

• OlegG → Часы на Bluetooth LE модуле 8 → Cypress PSoC
• Technicum505SU → Нюансы ШИМ управления микроконтроллером двигателем постоянного тока 3 → Теория, измерения и расчеты
• sunjob → DDS синтезатор AD9833 88 → Блог им. grand1987
• DIHALT → W801, ЖК-экранчик и ложечка дегтя 2 → Деталька
• nictrace → Новая Ардуино-совместимая плата. 20 → ПЛИС
• sunjob → Подключение компилятора ARM GCC к CLion 1 → Софт для электронщика
• Vga → CRC32: на STM32 как на компе или на компе как на STM32. 58 → STM32
• dmitrij999 → Захват изображения с USB камеры при помощи STM32 6 → STM32
• Gilaks → Расширение возможностей простого МК вплоть до АЦП на 2 или 1 выводе. 8 → Теория, измерения и расчеты
• sva_omsk → Lithium ECAD — российская САПР печатных плат 40 → Софт для электронщика
• x893 → W801 — бюджетный контроллер с Wi-Fi 4 → Деталька
• podkassetnik → Изменение штатной подсветки щитка приборов логаноподобных автомобилей 5 → Автоэлектроника
• Vga → ROPS (Rem Object Pascal Script) — встраиваемый интерпретатор языка Pascal. Плагин PSImport_Classes 3 → Алгоритмы и программные решения
• alexeys3 → Сделал программатор — WILLEM 8 → Блог им. alexeys3
• anakost → Моддинг UEFI BIOS, инкапсуляция SLIC таблицы. 11 → Модернизация и ремонт
• zelya → STM8 и LCD на основе HD44780 44 → Блог им. DareDen
• Melted_Metal → Регулятор громкости усилителей SWAT 8 → Аудиотехника
• Vga → Газовый паяльник за 800 руб — Сварис ПГ-100 7 → Осторожно, говно!
• nictrace → LuatOS и опыты над W806 3 → Деталька
• Vga → AtMega1284p/644p и W5500 Ethernet 14 → AVR

Блоги

• 38.98 AVR
• 37.92 STM8
• 29.53 Мусоровоз
• 28.46 STM32
• 24.63 Деталька
• 24.04 Связь железа с компьютером.
• 18.15 Схемотехника
• 17.75 Умный дом
• 17.13 MSP430
• 14.79 LPC1xxx
