Умные часы Moto 360: полный разбор от iFixit (и 3 из 10 шкале ремонтируемости)
Moto 360 — умные часы от Google Motorola, вроде как первый гаджет этого рода с круглым корпусом и дисплеем. Не так давно Motorola выпустила эти часы на рынок, и ребята из iFixit получили собственный экземпляр.
Понятно, что его тут же разобрали на мелкие части, а результаты команда iFixit представила всем желающим. Как всегда, пошаговая разборка гаджета, Moto 360, в продолжении.
Шаг 1. Достаем из коробки
- Процессор TI OMAP 3;
- 4 ГБ внутренней памяти, 512 ОЗУ;
- 1,56-дюймовый дисплей с разрешением 320*295;
- Bluetooth 4.0 LE;
- Сенсоры: шагомер, оптический пульсометр и другие.
Шаг 2. Снимаем ремешок
Кожаный хороший ремешок, да. Есть и вариант с металлом.
Шаг 3. Разбираем корпус
Нагрев для размягчения скрепляющего состава, и снятие крышки.
Стандарт защиты у Moto 360 — IP67, что усложняет разборку.
Шаг 4. Что под крышкой?
Первый взгляд на сенсор сердечного ритма.
Маркировка: FCC ID: IHDT6QC1
Anatel ID: 1510-14-0711 (Anatel — бразильский государственный орга. занимающийся оценкой и одобрением гаджетов для продаж в Бразилии).
Шаг 5. Продолжаем разбирать корпус
Шаг 5. Снимаем защитное кольцо
Это резиновое колечко не пропускает внутрь корпуса воду, в случае смачивания часиков.
Шаг 6. Отделение материнской платы
Шаг 6. Отделение аккумулятора
Motorola облегчила снятие аккумулятора, добавив пластиковую вставку.
Сравнение емкости аккумуляторов у Moto 360 и конкурентов:
Motorola Moto 360: 3.8 В, 300 мАч, 1.1 Wh;
Samsung Gear Live: 3.8 В, 300 мАч, 1.14 Wh;
LG G Watch: 3.8 В, 400 мАч battery, 1.15 Wh.
Шаг 7. Вот и аккумулятор
Шаг 8. Индуктивная зарядка
Moto 360 — первые Android-часы, способные заряжаться без проводов. Вот индукционный модуль.
Шаг 9. Материнская плата
Шаг 10. Процессор
Под модулем ОЗУ находится Texas Instruments X3630ACBP (OMAP3630) OMAP 3 Applications Processor. Этот же процессор установлен у Motorola Droid 2 и у первых умных часов от Motorola — MOTOACTV.
Шаг 11. Еще немного материнской платы
Шаг 12. Отделение дисплея
Шаг 13. Разборка зарядного модуля
Шаг 14. Материнская плата зарядного модуля
Красный: Texas Instruments BQ500212A Qi Compliant 5 V Wireless Power Transmitter Manager
Оранжевый: Texas Instruments 97376M Synchronous Buck NexFET Power Stage
Шаг 15. Все, разборка закончена
- для снятия крышки корпуса нужен нагрев;
- для замены батареи часы придется практически польностью разобрать;
- для замены дисплея часы также придется полностью разобрать.
Как и говорилось в заголовке, по шкале ремонтопригодности часы получают 3 балла. Кстати, конкурент от LG заработал 9 из 10.
Замена батареи в часах Motorola Moto360

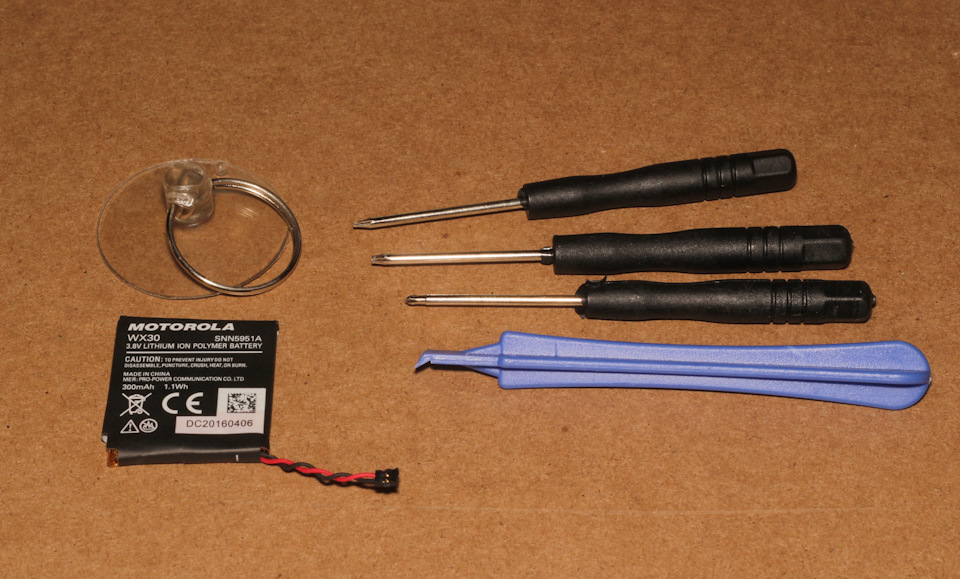

Батарея померла и требовала замены. Померала батарея постепенно но уверенно. Сначала начал замечать, что после активного использования, работы входящих вызовов часы начали отключатся и кнопкой не включались. затем эти выключения становились чаще и чаще. Ставишь на зарядку — часы включаются и идет зарядка. Потом можно пользоваться снова, пока не выключится. Вердикт был понятен и без гугла — батарея сдохла. Поиск батареи нашел ее на ебее, искалась она по названию батареи WX30, продавцы были в избытке — заказал. Через пару недель посылка приехала, внутри было содержимое:

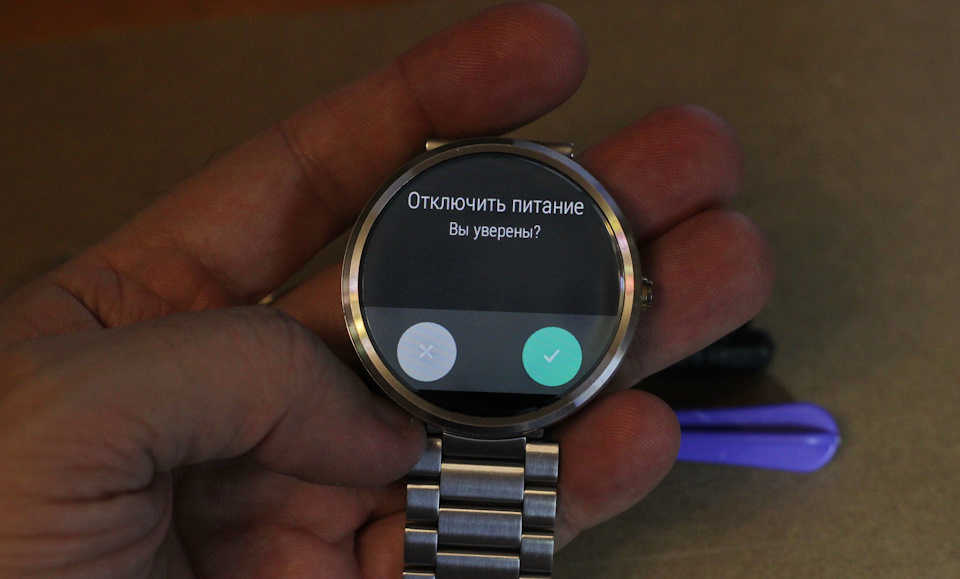

Практически все кроме батареи не нужно. Отвертки вообще не в тему, присоска так себе, ковырялка тоже. Отключаем:

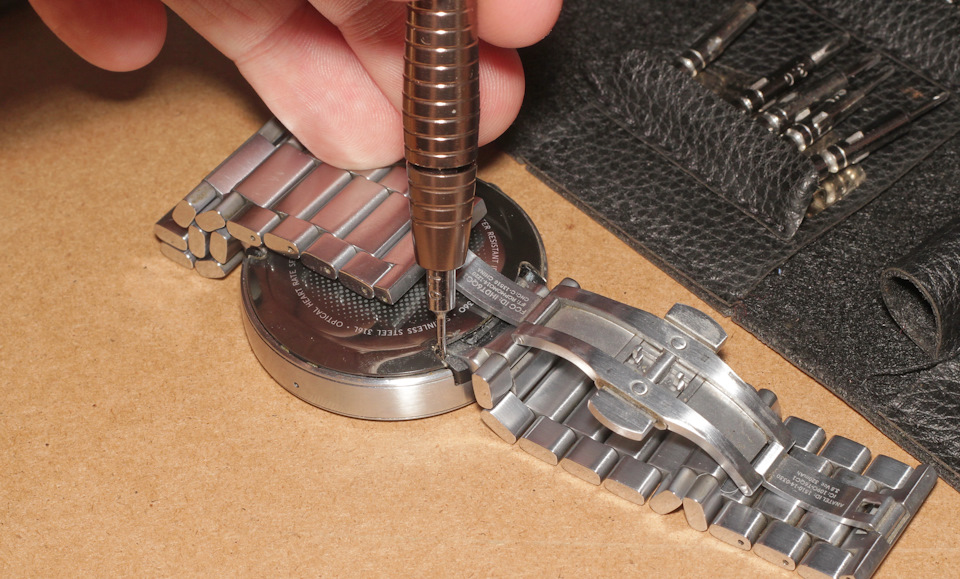

Снимаем браслет, крепление как на многих часах:

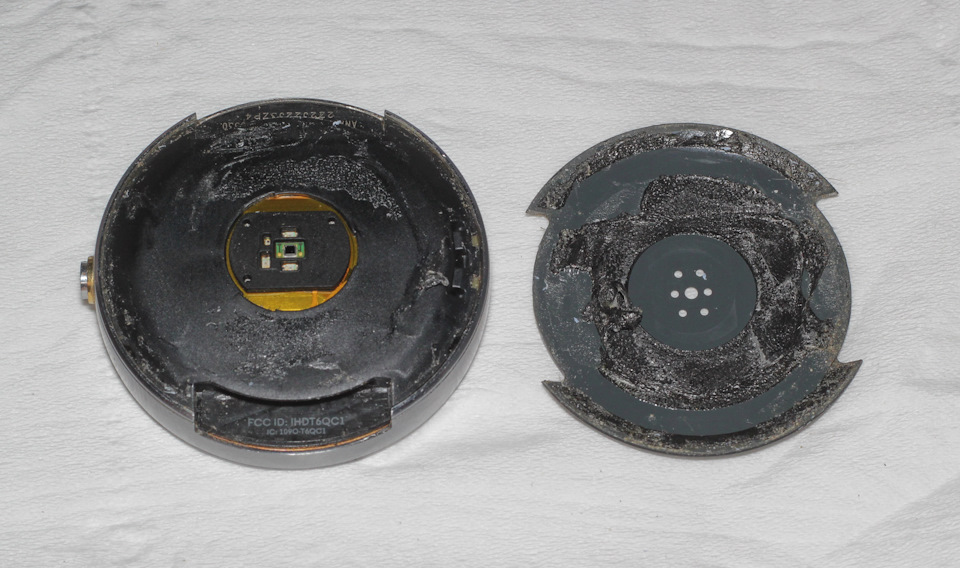

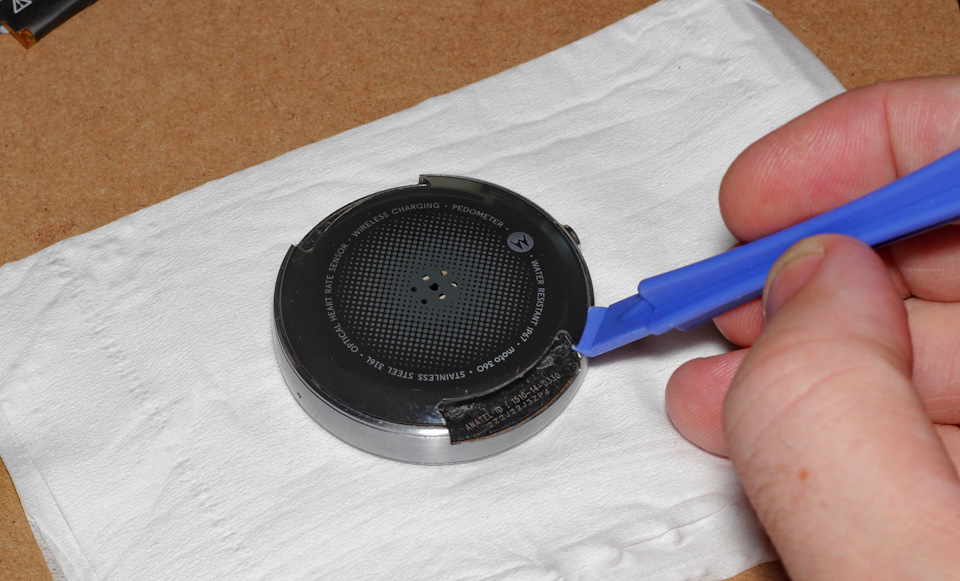

Как разобрать часы есть много видео в интернете, достаточно набрать фразу " moto 360 replace battery ". Смотрим и разбираем. Нужно снять пластиковую крышку, она сидит на двухстороннем скотче, и сидит достаточно крепко, а сама крышка достаточно хлипка. В интернете много фото этих сломанных крышек, поэтому снимал очень аккуратно. Во первых опыта не было, во вторых надо греть феном крышку и не перегреть постараться и не прилагать усилий на изгиб, иначе крышка треснет.

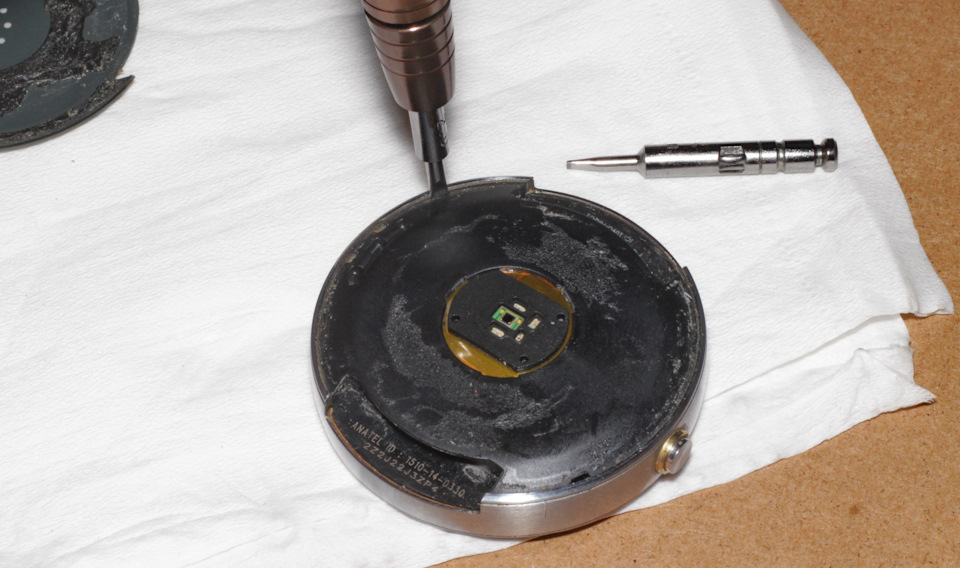

Блок часов сидит в корпусе, блок нужно снять. Есть четыре точки по краям корпуса, которые нужно поддеть и блок из корпуса выйдет. Делать нужно очень очень равномерно и синхронно иначе заклинит:
Располовинил. Видно два шлейфа, которые нужно отсоединить:

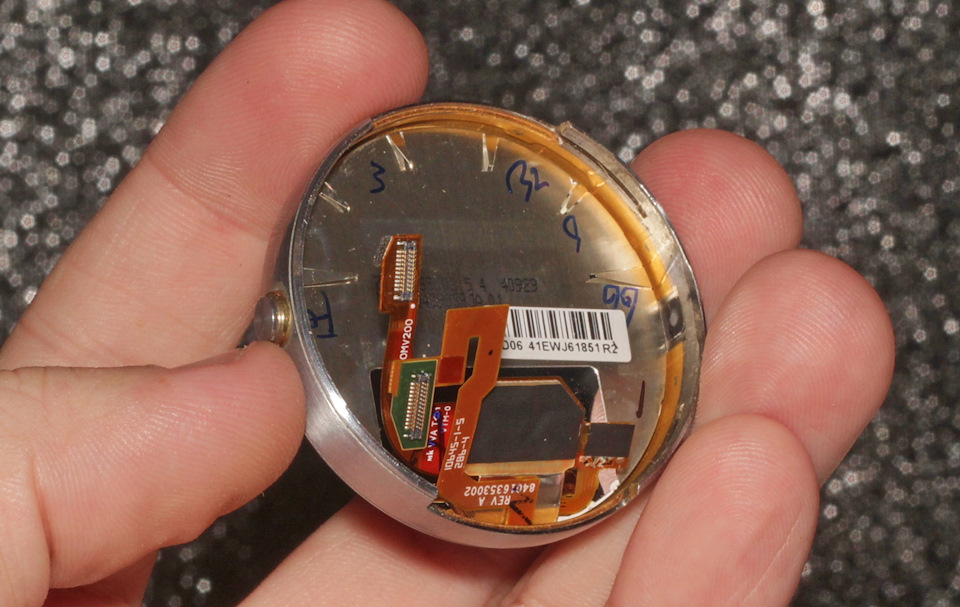

В корпусе остался дисплей с сенсором — его разбирать не нужно:

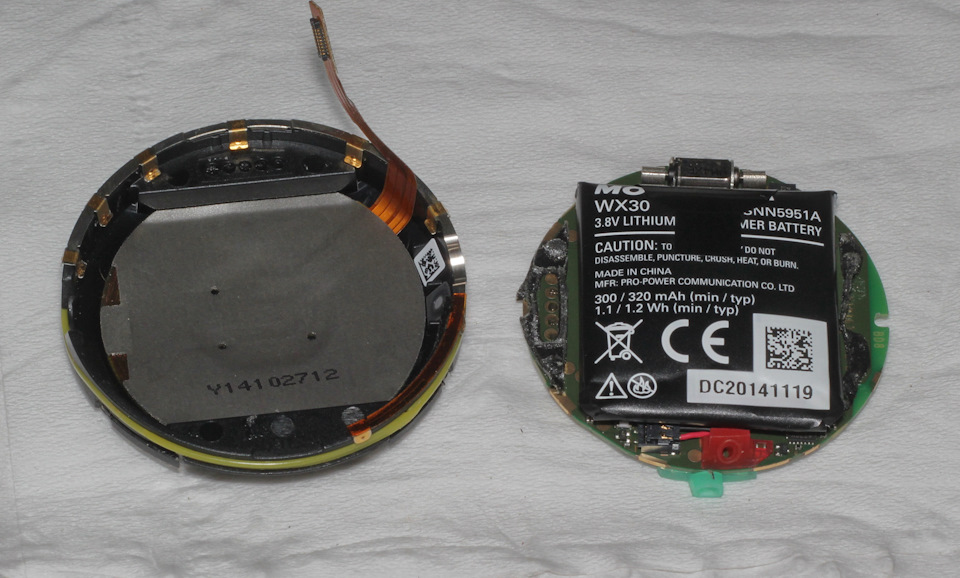

Внутрянка состоит тоже из двух частей, на одной из которых сидит аккумулятор. Чтоб располовинить нужно еще один разъем отсоединить:

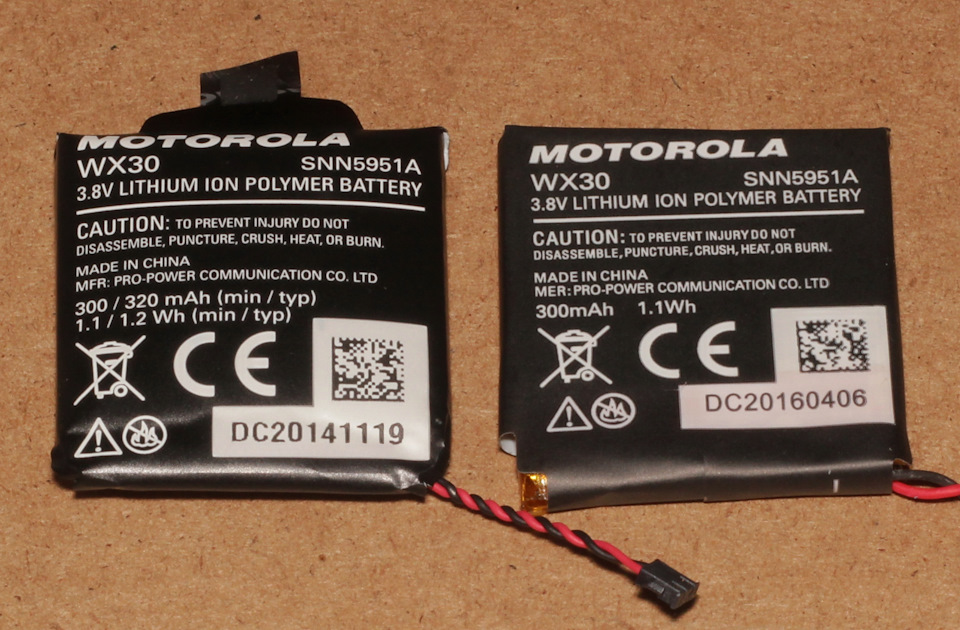

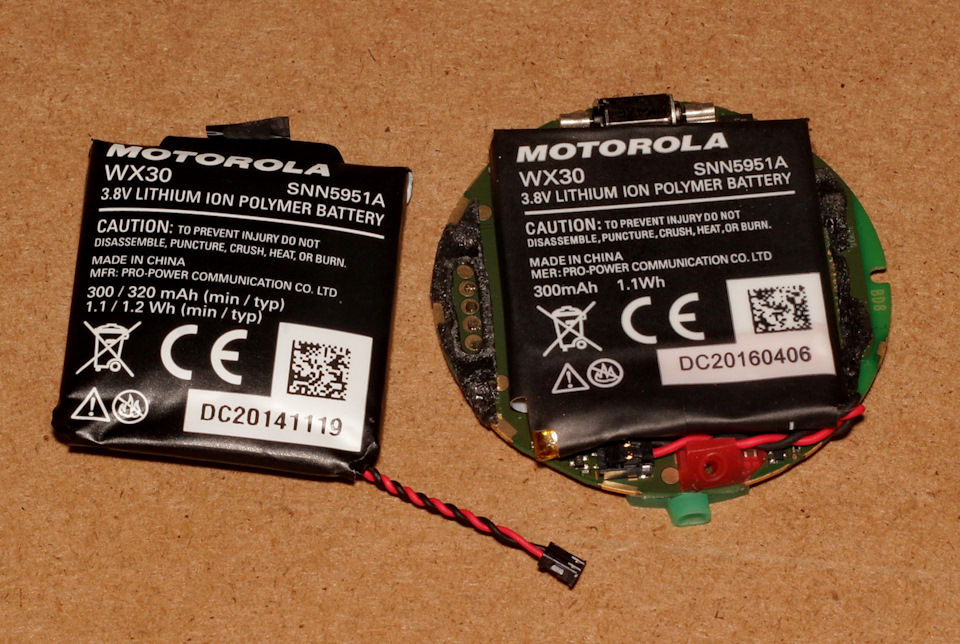

Родная вздулась, на замену не оригинал, видно по качеству изготовления и многим отличиям. Отсоединяем разъем, клеим скотч на батарею и меняем:
Собираем в обратной последовательности. Все без проблем, но вот на крышке клеевой слой нужно заменить. Рисуем шаблон новой и режем лазером:
Умные часы Moto 360: полный разбор от iFixit (и 3 из 10 шкале ремонтируемости) 10.09.2014 11:34
Moto 360 — умные часы от Google Motorola, вроде как первый гаджет этого рода с круглым корпусом и дисплеем. Не так давно Motorola выпустила эти часы на рынок, и ребята из iFixit получили собственный экземпляр.
Понятно, что его тут же разобрали на мелкие части, а результаты команда iFixit представила всем желающим. Как всегда, пошаговая разборка гаджета, Moto 360, в продолжении.
Шаг 1. Достаем из коробки
Технические спецификации устройства:
Процессор TI OMAP 3; 4 ГБ внутренней памяти, 512 ОЗУ; 1,56-дюймовый дисплей с разрешением 320×295; Bluetooth 4.0 LTE; Сенсоры: шагомер, оптический пульсометр и другие.
Шаг 2. Снимаем ремешок
Кожаный хороший ремешок, да. Есть и вариант с металлом.
Шаг 3. Разбираем корпус
Нагрев для размягчения скрепляющего состава, и снятие крышки.
Стандарт защиты у Moto 360 — IP67, что усложняет разборку.
Шаг 4. Что под крышкой?
Первый взгляд на сенсор сердечного ритма.
Маркировка: FCC ID: IHDT6QC1
Anatel ID: 1510–14–0711 (Anatel — бразильский государственный орга. занимающийся оценкой и одобрением гаджетов для продаж в Бразилии).
Шаг 5. Продолжаем разбирать корпус
Шаг 5. Снимаем защитное кольцо
Это резиновое колечко не пропускает внутрь корпуса воду, в случае смачивания часиков.
Шаг 6. Отделение материнской платы
Шаг 6. Отделение аккумулятора
Motorola облечила снятие аккумулятора, добавив пластиковую вставку.
Сравнение емкости аккумуляторов у Moto 360 и конкурентов:
Motorola Moto 360: 3.8 В, 300 мАч, 1.1 Wh;
Samsung Gear Live: 3.8 В, 300 мАч, 1.14 Wh;
LG G Watch: 3.8 В, 400 мАч battery, 1.15 Wh.
Шаг 7. Вот и аккумулятор
Шаг 8. Индуктивная зарядка
Moto 360 — первые Android-часы, способные заряжаться без проводов. Вот индукционный модуль.
Шаг 9. Материнская плата
Шаг 10. Процессор
Под модулем ОЗУ находится Texas Instruments X3630ACBP (OMAP3630) OMAP 3 Applications Processor. Этот же процессор установлен у Motorola Droid 2 и у первых умных часов от Motorola — MOTOACTV.
Шаг 11. Еще немного материнской платы
Шаг 12. Отделение дисплея
Шаг 13. Разборка зарядного модуля
Шаг 14. Материнская плата зарядного модуля
Красный: Texas Instruments BQ500212A Qi Compliant 5 V Wireless Power Transmitter Manager
Оранжевый: Texas Instruments 97376M Synchronous Buck NexFET Power Stage
Шаг 15. Все, разборка закончена
для снятия крышки корпуса нужен нагрев; для замены батареи часы придется практически польностью разобрать; для замены дисплея часы также придется полностью разобрать. Как и говорилось в заголовке, по шкале ремонтопригодности часы получают 3 балла. Кстати, конкурент от LG заработал 9 из 10.
Вскрытие Moto 360
Даже важней чем во всех прочих гаджетах, батарея в умных часах играет очень важную роль. Важную настолько, что от этого будут серьезно зависеть продажи девайса. Вместо очередного гаджета, которому нужна подзарядка каждый день, высокая продолжительность работы означает, что умные часы будут более удобным гаджетом на замену механическим часам, которые за последний век практически не требовали зарядки.
Motorola обещала, что их новые часы Moto 360, которые пока выглядят симпатичней всех прочих продуктов, в том числе и Apple Watch за грабительские 350+, будут включать батарею на 320 mAh. Однако, как выяснил iFixit разобрав часы, в них спрятана батарея даже меньше – 300 mAh.
Полноценное вскрытие Moto 360 можно посмотреть ниже. Рейтинг ремонтоспособности – всего 3 из 10.
