Как обновить прошивку на rubetek rcp 03

Обновление устройств Как это сделать и зачем?

Наша команда постоянно совершенствует мобильное приложение и программное обеспечение устройств, благодаря чему у пользователей появляются новые возможности

Идеи для развития поступают к разработчикам из нескольких источников:

1. Пожелания и предложения пользователей.
Мы собираем и рассматриваем все пожелания, поступающие от пользователей, и реализуем наиболее популярные и полезные из них.
2. Варианты развития, возникшие в результате оценки потенциального спроса на нововведения.

Перед началом обновления прошивки убедитесь, что Ваш смартфон и устройства имеют доступ в интернет.

Как обновить прошивку устройств:

Запустите приложение rubetek и откройте раздел "Устройства"
Перейдите в "Настройки устройства", потянув справа налево на ячейке с названием
При наличии новой версии будет доступна кнопка "Обновить устройство"
Обновление будет загружено и установлено

А чтобы не терять время — в настройках приложения доступна функция автообновления для устройств системы

Как мы создавали мозг системы Rubetek

Ребята, приветствуем вас в официальном аккаунте компании Rubetek, занимающейся разработкой и производством IoT-устройств.

Очень часто наши специалисты слышат комментарии о природе происхождения устройств, а именно о том, что они берут гаджеты из Поднебесной и переклеивают логотип. В связи с этим мы посчитали необходимым рассказать о том, какой длинный путь мы прошли на примере истории разработки и производства одного из наших устройств.

Почему решили создать такую компанию?

С чего мы начали?

Наша деятельность началась с инсталляционного направления. Первое время мы оказывали услуги по установке оборудования сторонних производителей; реализовывали проекты «под ключ». В то время были популярны решения на базе проводных технологий, таких как KNX или ModBus.

С чем мы столкнулись?

На этапе инсталляции стали очевидны основные проблемы, с которыми сталкивается пользователь:

• Сложность установки. Обычному пользователю самостоятельно установить оборудование было невозможно. Для того, чтобы произвести качественный монтаж требовалась определенная квалификация. Некоторые компании даже организовывали специальные курсы по обучению. Это прямиком влияло на стоимость продукта.
• Установка проводных устройств возможна только на этапе строительства или ремонта. Это значительно сужало область применения такого оборудования.
• Системы были крайне ограничены в своем функционале. Для того, чтобы удовлетворить запросы всех клиентов, нам часто приходилось самим придумывать инженерные решения, дорабатывать функционал, дописывать приложения, создавать дополнительные модули.

На момент нашего старта все системы домашней автоматизации строились на базе контроллера — ядра, реализующего основной функционал. Поэтому мы решили полностью сосредоточиться на разработке контроллера, а дополнительные устройства — (реле, датчики и прочее) использовать сторонних производителей и заменять их постепенно собственными решениями, по мере необходимости. Разработать и произвести их все — сложно, тем более что ассортимент устройств – громаден (замки, выключатели, датчики, краны и т.д.). А, контроллер – это сердце и мозг нашего решения.

Контроллер мы решили назвать Центром управления. Коротко перечислю основные этапы разработки и создания Центра:

• Изучение подобных контроллеров (из чего состоит, как собран);
• Сбор прототипа на основе одноплатного компьютера;
• Разработка софта;
• Создание собственной платы (это значительно удешевило продукт и сделало его конкурентоспособным);
• Разработка и производство корпуса.

Разработка аппаратной составляющей

Для начала мы решили протестировать самые популярные на тот момент решения на основе одноплатных компьютеров. У наших разработчиков было в распоряжении всё, что нужно: опыт работы с архитектурой ARM, MIPS, x86, встраиваемыми (embedded) системами и тестовое оборудование.

За отправную точку мы взяли Cubieboard. Это одноплатный компьютер на Allwinner. Мы закупили несколько плат и начали кастомизировать программную составляющую для того, чтобы получить окружение для компонентов, полностью нами разработанных.

Достаточно скоро мы пришли к выводу, что однопроцессорные системы, особенно на базе Allwinner, очень слабые. Эти платы не отличались хорошей стабильностью, а также у них сильно проседала работа с памятью. А мы планировали в перспективе сделать интеграцию с системами видеонаблюдения.

Вскоре разработчик Cubieboard Том Куби (Tom Cubie) сделал новый микрокомпьютер (Radxa) на другом процессоре (Rockchip 3188). Это привлекло наше внимание, поскольку характеристики и архитектура данного решения были гораздо лучше существующих на тот момент аналогов. Мы заказали несколько плат для тестирования, когда их только-только выпустили.

При хорошей энергоэффективности данная система-на-чипе предоставляла значительные вычислительные мощности. Еще одним преимуществом этого решения было использование ПО с открытым исходным кодом качественно оптимизированным под аппаратную составляющую. Также команда Radxa была готова идти нам навстречу в оказании технической поддержки.

По результатам первых тестов с платой Radxa мы пришли к выводу, что это тот продукт, который полностью нас устраивает.

Однако, данный одноплатный компьютер не являлся решением для “умного дома”, поскольку не обладал необходимыми интерфейсами. Поэтому мы начали работу по адаптации платформы для решения задач домашней автоматизации. Мы взяли Radxa Rock как образец и начали двигаться к тому, чтобы конечный продукт у нас был на процессоре Rockchip с похожей периферией и таким же ядром. Стали активно контактировать с командой Radxa (c Томом Куби), организовывать совместную доработку.

Мы провели целый цикл мероприятий по удешевлению так как стоимость исходного продукта была очень высокой. Наша цель была обеспечить оптимальное соотношение цена-функционал.

Мы заменили процессор на RK3128 — новый, более дешевый чип, при сохранении сопоставимого уровня вычислительной мощности. Изменили целиком и полностью схемотехнику. Убрали лишние компоненты, добавили модуль Z-Wave, RF.

Текущее поколение Центра управления можно назвать, фактически, Designed in Russia, Assembled in China.

Корпус

Создание корпуса — это целая эпопея и наша маленькая победа. В разработке корпуса Центра управления выделяем два основных этапа.

1-ый этап — Стадия “стартап”

Идей было много. Огромное количество макетов и прототипов. Изначально нами велась разработка квадратного корпуса, а пробный тираж отливался в силиконовых формах и красился вручную.

Мы начинали с набросков, которые в дальнейшем превращались в осмысленный концепт нашим 3D-дизайнером. Модель распечатывалась на качественном 3D-принтере, но это не помогало избежать ошибок — приходилось перепечатывать несколько раз для того, чтобы каждая из деталей идеально подходила к соседней. Полученная в финале модель использовалась в качестве прототипа для силиконовой формы. На ее основе отливался корпус.

После этого, полученный результат требовал доработки и ожидал окрашивания. На данном этапе мы обсудили множество цветовых решений, рассматривая продукт с точки зрения потребителя, пытаясь понять, каким должен быть наиболее привлекательный вариант.

Наблюдая за работой нашего дизайнера, полировкой и окрашиванием, мы старались просчитать все нюансы, не только цвет, но и то, как будет реализована система охлаждения устройства, а также многое другое.

По итогам, было решено остановиться на строгом корпусе белого цвета — классика, которая вряд ли устареет со временем.

В целом, разработка качественного корпуса отняла у нас много сил и времени, однако, по итогам, мы достигли того, к чему стремились с самого начала: мозг системы в компактном и аккуратном корпусе.

2-й этап — “Выпуск профессионального продукта”

Вторым, но не менее важным этапом, для нас стал переход к массовому производству.

Набравшись опыта в работе с прототипами, мы приняли решение приступить к разработке качественного продукта для массового потребителя.

Разработку конечного продукта мы разделили на три шага:

• новый дизайн;
• поиск производителя;
• промышленное изготовление.

Значительное количество времени мы потратили на поиск производителя. Отправившись в Китай, мы посетили несколько фабрик, в результате нам удалось найти производителя, который бы обеспечил требуемое качество продукта, и договориться о сотрудничестве. На выбранной фабрике была изготовлена пресс-форма, а затем начато производство корпусов.

Как итог: нынешний Центр управления — компактное устройство белого цвета, по размеру не больше, чем треть привычного всем домашнего роутера.

Первые образцы

После того, как были изготовлены первые тестовые модели, зашла речь о тестировании готовых образцов. Изначально мы раздавали устройства родственникам и друзьям, с целью получить отклик и четкое представление о том, в каком направлении двигаться дальше.

Представители Rubetek регистрировались на специализированных форумах в Интернете. Наши сотрудники рассказывали людям, увлеченным, также, как и мы, схемотехникой, о Центре управления и мобильном приложении Rubetek. Приглашали принять участие в тестировании центрального контроллера.

Фидбэк от рядовых пользователей помог нам решить, что изменить, улучшить и как сделать наше решение проще и понятнее в использовании. Это был значительный этап в корпоративной жизни нашей компании.

На сегодняшний день

Центр управления является ключевым устройством в умном доме от Rubetek. В качестве процессора Центр использует Rockchip RK3128. Тип и версия ядра операционной системы: Linux 3.10.49, OS Linux OpenWRT. Используемые интерфейсы передачи данных: Ethernet, Wi-Fi, Z-Wave, RF (433 МГц).

Встроенный Ethernet порт IEEE 802.3 Ethernet/802.3u Fast Ethernet, используемый Центром стандарт Wi-Fi: IEEE 802.11b/g/n (2,4 GHz), ширина канала 20/40MHz.

Функции Центра управления:

• принимает сигналы от датчиков, формирует уведомления, в том числе сигналы тревоги, и передает их пользователю в мобильное приложение;
• принимает команды пользователя (от мобильного предложения), переадресовывает их соответствующему умному устройству;
• выполняет заданные пользователем сценарии, интегрируя работу сразу нескольких устройств;
• используется в качестве точки доступа;
• принимает онлайн трансляции с IP видеокамер (RTSP, ONVIF), служит в качестве видеоархива и позволяет подключить внешний видеонакопитель.

Центр управления позволяет сохранять видеозаписи с IP камер в облачные хранилища:

• Google Диск;
• Яндекс.Диск.

Мы не обошли стороной и тему безопасности.

На настоящий момент каждый из Центров управления Rubetek имеет уникальные идентификатор и pin-код, которые используются при авторизации. Безопасное соединение осуществляется с помощью TLS-сертификатов, защищенных цифровой подписью.

Впереди много работы

Мы хотели создать доступное и удобное решение, которое даст новое качество повседневной жизни человека. Сегодня система Rubetek включает в себя линейку умных устройств и несколько готовых решений. Наши устройства совместимы с платформой Apple HomeKit. Теперь мобильное приложение Rubetek позволяет управлять девайсами голосом.

Вот такой путь разработки и создания Центра управления Rubetek прошла наша компания за эти несколько лет. Мы получили колоссальный опыт. И не собираемся останавливаться. Наша команда постоянно дорабатывает и совершенствуют текущую линейку устройств, разработчики готовят линейку новых устройств, которые выйдут осенью. Нам удалось выйти на рынок СНГ. Впереди — международная экспансия (Европа, США).

Команда Rubetek верит, что передовые российские технологии Интернета вещей (IoT) будут развиваться и смогут занять достойное место в мире.

Rubetek RCP-03 | Панель управления для умного дома

Наш дом, квартира, офис и другие жизненно необходимые помещения развиваются и становятся все более технологичнее и современнее. Появляется все больше умных и современных устройств, которые следят за безопасностью, комфортом и повышают уровень жизни в несколько раз. Уже никого не удивишь Wi-Fi камерой наблюдения, Wi-Fi сетевым фильтром, датчиками протечки, датчиками утечки газа, датчиками открытия и другими датчиками безопасности. Все эти устройства требуют программного обеспечения, для управления и настройки огромного количества сценариев совместной работы. Компания Rubetek выпускает удобную панель управления, которая объединяет работу устройств и представляет собой «сердце» системы умного дома, позволяющее управлять и следить за безопасностью дома, квартиры или офиса.

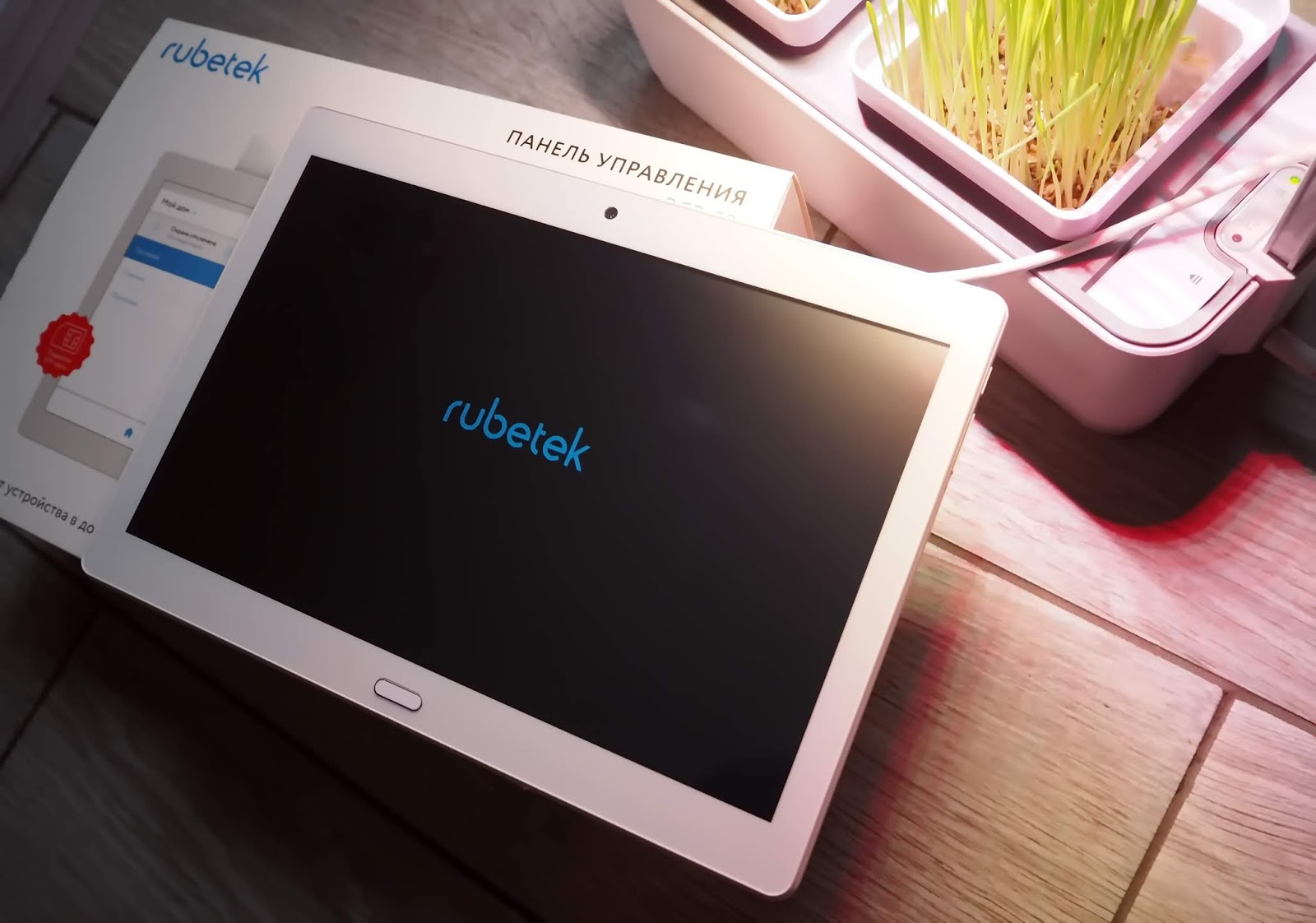

Устройство поставляется в коробке с графическим изображением панели управления и описанием технических характеристик и возможностями панели.

Внешний вид панели напоминает современный планшет, расцветка преимущественно белого цвета, корпус из приятного на ощупь матового пластика. В центре расположена физическая кнопка управления.

✔ IPS дисплей 10,1″, разрешение 800×1280
✔ процессор 4-ядерный ARM 1,3 ГГц.
✔ оперативная память 1 Гб.
✔ внутренняя память 8 Гб.
✔ поддержка SIM карты
✔ питание POE/microUSB
✔ аккумулятор 2500 мАч.

Полные данные на официальном сайте

Вся комплектация разложена по мягким пластиковым отсекам для максимально безопасной транспортировки устройства.

Комплектация включает в себя все необходимое для полноценной работы устройства.

✔ панель управление
✔ крепление на стену VESA 100×100
✔ крепление на стол
✔ блок питания
✔ кабель microUSB
✔ документация

Панель весит чуть больше обычного планшета, но и функций у данной панели гораздо больше. Питание панели можно осуществлять по USB кабелю, есть поддержка PoE, встроенный аккумулятор панели, позволяющий работать без подзарядки до 4 часов. Подключение к интернету осуществляется по Wi-Fi или напрямую через кабель RJ45. Wi-Fi модуль работает только в диапазоне 2.4 ГГц. Поддерживается возможность подключения до 64 датчиков безопасности, работающих на протоколе RF 433 МГц.

С правого торца кнопка включения и регулировка громкости, в верхней части разъем для наушников.

Внизу различные разъемы: 2 х USB, разъем питания, сетевой разъем RJ45 и разъем XH2.54 3 pin. Разъем XH2.54 3 pin можно использовать для подключения устройств 24В 1А, таких как: звуковая сирена, световая сирена, электромагнитный замок и тд.

На корпусе устройства установлена специальная шторка, за которой скрываются два слота: для сим-карты и карты памяти.

Обратная сторона, в отличие от планшетов, чуть выступает, это сделано для того, чтобы спрятать множество разъемов. Панель легко крепится на стену в любом удобном месте посредством двух видов креплений, в том числе VESA 100х100, включенных в комплект. Также панель можно устанавливать на любой горизонтальной поверхности, например, на столе.

Данная панель работает на операционной системе Android, но все основные настройки будут производиться в приложении умного дома Rubetek.

После подключения и настройки панели все умные устройства и датчики безопасности отобразятся на главном экране в удобном формате «иконок».

Данная панель дублирует одноименное приложение Rubetek на вашем смартфоне, но есть некоторые различия: приложением на смартфоне удобно управлять удаленно из любой точки мира (так же удаленно получать уведомления о срабатывании датчиков), а панель представляет собой формат домашнего управления, которую можно удобно разместить на входе в квартиру или офис.

Вы можете добавить новые умные устройства непосредственно через панель управления.

Создавать новые сценарии между датчиками безопасности, получать уведомления и настраивать умные устройства.

• сработал датчик открытия — включилась Wi-Fi камера и началась запись происходящего в доме
• сработал датчик протечки — сетевой фильтр автоматически перекрыл шаровые краны

Иконки большие, удобные и самое главное – информативные. Реакция на команды от устройств — мгновенная.

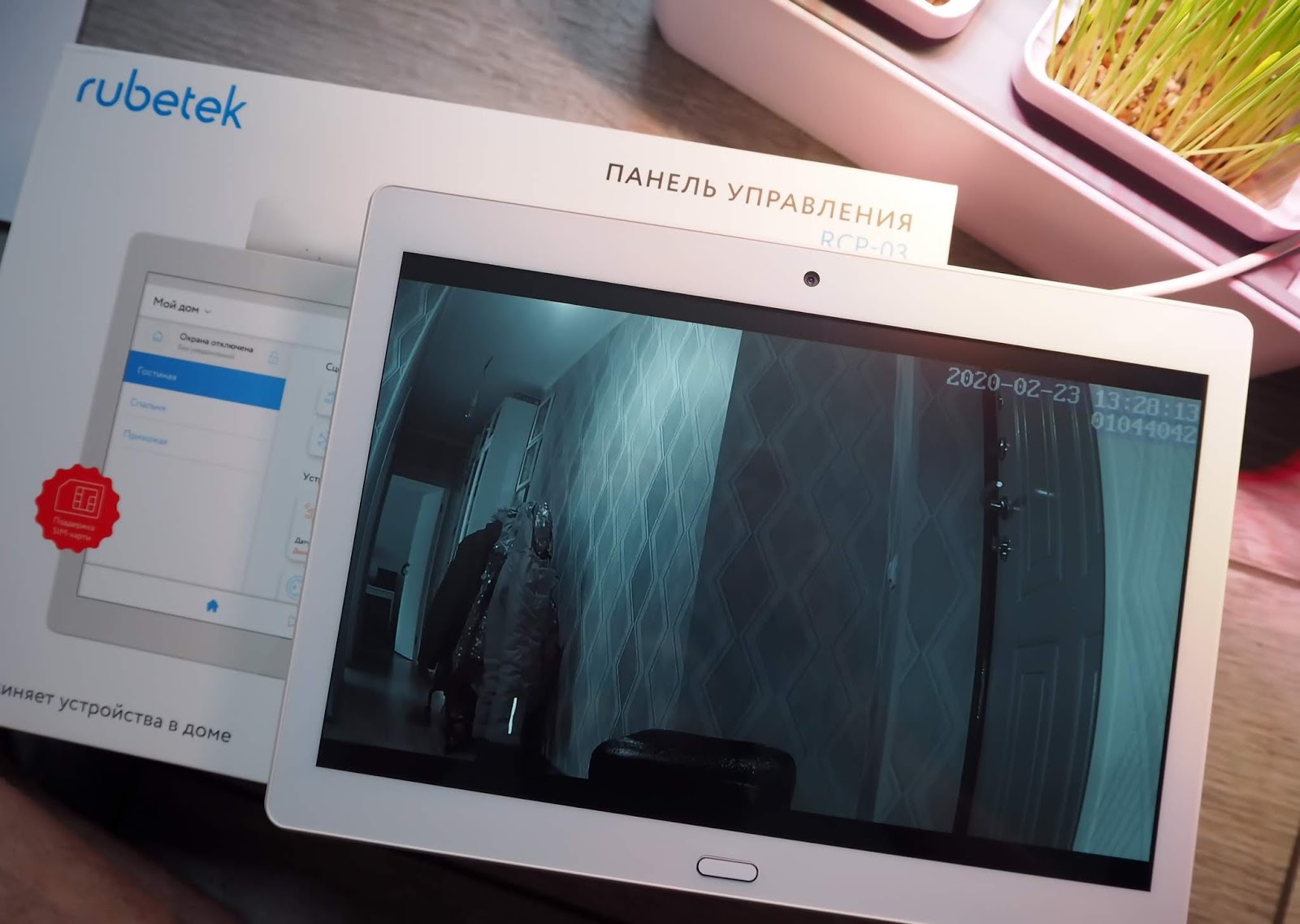

Просмотр камер наблюдения и видеодомофона.

В удобном формате большого экрана.

✅ удобство работы
✅ возможность крепления на стену
✅ удобная оболочка
✅ сборка
✅ комплектация (крепление на стену в комплекте)

Удобная и современная панель управления, которая позволит вам управлять домом, квартирой или офисом. Вы сможете управлять системой «умного дома» и настраивать огромное количество различных сценариев совместной работы. Панель красиво впишется в любой современный интерьер. Подключение устройств происходит за счет беспроводного соединения. Саму панель можно подключить к интернету посредством Wi-Fi или через сетевой Ethernet-кабель.

Как обновить прошивку на rubetek rcp 03

В теме нет куратора. По вопросам наполнения шапки обращайтесь к модераторам раздела через кнопку под сообщениями, на которые необходимо добавить ссылки.
Если в теме есть пользователь, желающий стать Куратором и соответствующий Требованиям для кандидатов, он может подать заявку в теме Хочу стать Куратором (предварительно изучив шапку темы и все материалы для кураторов).

Сообщение отредактировал Олег Верещагин — 26.08.20, 21:18

Я так понимаю это не к Xiaomi это к Broadlink

А к Xiaomi есть что то подобное ?

tuloop,
Можно управлять котлом очень простым программируемым переключателем, управляемым через планшет или смартфон.

Например, вот такой переключатель.

Работает от программы EweLink, программка русифицирована.
Датчик переключателя вешаете на подачу в сеть, приматываете крепко хомутом сантехническим к металлическому выходу из котла.
Сам датчик можете вешать в комнате.

Для управления отдельными контурами Теплого пола можно использовать также этот переключатель.

Исполнительный механизм при этом может быть, например, вот таким.

ustas2016, спасибо, но у меня стоит задача построить систему на датчиках Сяоми + управление на совместимых продуктах.
Пока смотрю на простое wifi-реле для управления котлом (вкл/выкл) по сценариям и показаниям датчиков температуры и движения.

Сообщение отредактировал tuloop — 02.02.17, 00:29

Можно взять розетку, лучше Zigbee, к розетке подключить реле, которое будет управлять котлом. Сама розетка будет включаться/выключатся по команде датчика температуры. Все как вы и хотели на сяоми.

Реле вот так может выглядеть ( вставлено в колодку)

Нет у них обратной связи. В программе на смартфоне подсвечивается последняя нажатая кнопка именно на смартфоне. Если вручную переключить — в смартфоне ничего не поменяется.

Сообщение отредактировал myxaxa1 — 03.03.17, 17:03

Автоматизация работы жалюзи с помощью Arduino и Broadlink

Сбылась мечта — полгода думал, как мне автоматизировать открытие и закрытие жалюзи дома, чтобы не прыгать по окнам ��
У меня жалюзи расположены внутри окна, но я думаю, метод подойдет и для внешних жалюзи.
Кому интересно — попробую кратко рассказать свой путь! Итак.

У меня Broadlink и сначала я хотел купить более-менее готовые решения, но они были дороги и не универсальны.
Уважаемый ovcher давно склонял меня в сторону Ардуино и я решил рискнуть ��
Что мне понадобилось купить:
1. Arduino
2. ИК-приемник
3. Провода
4. Два серво-привода
Двигатели заказал в одном магазине, а все остальное в другом и стал ждать.
Двигатели https://ru.aliexpress.…ba-JR/32676185538.html
приехали первыми, а все остальное, заказанное тут https://ru.aliexpress.…14.13010608.0.0.rL7OH1 не приехало вовсе, деньги вернули, но я потерял 2 месяца, что было гораздо ценнее �� Не заказывайте тут ничего!
Поскольку уже «свербело» и движки лежат, купил все в Москве в амперке, не буду ставить ссылки, чтобы не рекламировать, найдете сами.
Цены в 2-10 раз выше, чем на Али, зато все и сразу.
Купил Iskra Neo, ИК-приемник и провода папа-папа.

Свое знакомство с Ардуино я начал вот с этого видео https://www.youtube.co…h?v=PjR9jlP4644&t=306s всего их 6 частей и их достаточно для того, чтобы начать понимать что к чему.
Опыт и пайки, и схемотехники, и программирования у меня был.
Итак, задача была в том, чтобы через произвольные ИК-команды, сервоприводы открывались и закрывались.
Чтобы не путаться в ИК-командах разных устройств в комнате, я взял пульт от ТВ с кухни.
Потом, правда, выяснилось, что некоторые кнопки этого пульта все же управляют китайской RGB-лентой �� , но это все мелочи, я нашел те кнопки, которые не мешают больше ничему.
Взял ИК-приемник, выставил +/- питания как сказано в видео, дата-ножку посадил на 10й цифровой выход, и. спалил ИК-приемник ��
Потому что ножки расположены не так как на видео, а так как в спецификации на сайте амперки.
Всегда читайте спецификацию!
Поехал, купил еще два приемника (благо, по 90 руб.), выставил ноги правильно, скачал библиотеку IRremote и залил свой первый скетч

#include «IRremote.h»
IRrecv irrecv(10); // Указываем пин, к которому подключен приемник
decode_results results;

Все, о первом скетче можно забыть и приступить, собственно, к написанию второго.

Мои жалюзи устроены так, что за пол-оборота ручки (0-180 градусов) становятся в горизонтальное положение (полностью открыты), а за вторые пол-оборота (180-360 градусов) закрываются снова.
А мои серво-двигатели устроены так, что поворачиваются на заданный угол между 0 и 180 градусов.
Это очень хорошо, так как я всегда знаю в каком положении сейчас находится двигатель, мне не надо для этого дополнительно его опрашивать.
Так как промежуточное положение ручки жалюзи мне не нужно, я решил использовать только два положения — 0 градусов (жалюзи закрыты) и 180 градусов (жалюзи открыты).
Методом копипаста из различных источников, затем уже и дописывая самостоятельно, родился основной скетч, на котором сейчас работает моя система

#include <Servo.h>
#include «IRremote.h»
#define RECV_PIN 10
#define SERV1_PIN 9
#define SERV2_PIN 8

int pos = 0; //Начальная позиция движка 0 градусов
int openClose = 0; // Движок 1 закрыт
int openClose2 = 0; // Движок 2 закрыт
unsigned long codeOpen = 0xFED827; //Клавиша vol+ на пульте
unsigned long codeClose = 0xFE58A7; // Клавиша vol- на пульте
unsigned long codeOpen2 = 0xFE9867; //Клавиша ch+ на пульте
unsigned long codeClose2 = 0xFE18E7; // Клавиша ch- на пульте
unsigned long codeOpenAll = 0xFE827D; //Клавиша freeze на пульте
unsigned long codeCloseAll = 0xFEC23DF; // Клавиша fav/list на пульте
Servo myservo; // Первый движок
Servo myservo2; // Второй движок
decode_results results;
IRrecv irrecv(RECV_PIN);

void loop()

if (results.value == codeCloseAll)
myservo.detach();
myservo2.detach();
irrecv.resume(); // Принимаем следующую команду
>
>

Надеюсь, по методам в скетче никаких пояснений не надо, я там постарался все комментировать.
Если кратко, ардуина постоянно ждет команды от ИК-пульта и, если команда совпадает с заранее заданной, открывает/закрывает первую/вторую жалюзь �� или последовательно обе сразу.

Когда все заработало на столе как нужно, я купил в мЕтро за 100 руб. держатели для шариков, которыми прикрепил движки к окнам (окна деревянные).

Как обновить прошивку на rubetek rcp 03

Обновление устройств Как это сделать и зачем?

Наша команда постоянно совершенствует мобильное приложение и программное обеспечение устройств, благодаря чему у пользователей появляются новые возможности

Идеи для развития поступают к разработчикам из нескольких источников:

1. Пожелания и предложения пользователей.
Мы собираем и рассматриваем все пожелания, поступающие от пользователей, и реализуем наиболее популярные и полезные из них.
2. Варианты развития, возникшие в результате оценки потенциального спроса на нововведения.

Перед началом обновления прошивки убедитесь, что Ваш смартфон и устройства имеют доступ в интернет.

Как обновить прошивку устройств:

Запустите приложение rubetek и откройте раздел "Устройства"
Перейдите в "Настройки устройства", потянув справа налево на ячейке с названием
При наличии новой версии будет доступна кнопка "Обновить устройство"
Обновление будет загружено и установлено

А чтобы не терять время — в настройках приложения доступна функция автообновления для устройств системы

Как мы создавали мозг системы Rubetek

Ребята, приветствуем вас в официальном аккаунте компании Rubetek, занимающейся разработкой и производством IoT-устройств.

Очень часто наши специалисты слышат комментарии о природе происхождения устройств, а именно о том, что они берут гаджеты из Поднебесной и переклеивают логотип. В связи с этим мы посчитали необходимым рассказать о том, какой длинный путь мы прошли на примере истории разработки и производства одного из наших устройств.

Почему решили создать такую компанию?

С чего мы начали?

Наша деятельность началась с инсталляционного направления. Первое время мы оказывали услуги по установке оборудования сторонних производителей; реализовывали проекты «под ключ». В то время были популярны решения на базе проводных технологий, таких как KNX или ModBus.

С чем мы столкнулись?

На этапе инсталляции стали очевидны основные проблемы, с которыми сталкивается пользователь:

• Сложность установки. Обычному пользователю самостоятельно установить оборудование было невозможно. Для того, чтобы произвести качественный монтаж требовалась определенная квалификация. Некоторые компании даже организовывали специальные курсы по обучению. Это прямиком влияло на стоимость продукта.
• Установка проводных устройств возможна только на этапе строительства или ремонта. Это значительно сужало область применения такого оборудования.
• Системы были крайне ограничены в своем функционале. Для того, чтобы удовлетворить запросы всех клиентов, нам часто приходилось самим придумывать инженерные решения, дорабатывать функционал, дописывать приложения, создавать дополнительные модули.

На момент нашего старта все системы домашней автоматизации строились на базе контроллера — ядра, реализующего основной функционал. Поэтому мы решили полностью сосредоточиться на разработке контроллера, а дополнительные устройства — (реле, датчики и прочее) использовать сторонних производителей и заменять их постепенно собственными решениями, по мере необходимости. Разработать и произвести их все — сложно, тем более что ассортимент устройств – громаден (замки, выключатели, датчики, краны и т.д.). А, контроллер – это сердце и мозг нашего решения.

Контроллер мы решили назвать Центром управления. Коротко перечислю основные этапы разработки и создания Центра:

• Изучение подобных контроллеров (из чего состоит, как собран);
• Сбор прототипа на основе одноплатного компьютера;
• Разработка софта;
• Создание собственной платы (это значительно удешевило продукт и сделало его конкурентоспособным);
• Разработка и производство корпуса.

Разработка аппаратной составляющей

Для начала мы решили протестировать самые популярные на тот момент решения на основе одноплатных компьютеров. У наших разработчиков было в распоряжении всё, что нужно: опыт работы с архитектурой ARM, MIPS, x86, встраиваемыми (embedded) системами и тестовое оборудование.

За отправную точку мы взяли Cubieboard. Это одноплатный компьютер на Allwinner. Мы закупили несколько плат и начали кастомизировать программную составляющую для того, чтобы получить окружение для компонентов, полностью нами разработанных.

Достаточно скоро мы пришли к выводу, что однопроцессорные системы, особенно на базе Allwinner, очень слабые. Эти платы не отличались хорошей стабильностью, а также у них сильно проседала работа с памятью. А мы планировали в перспективе сделать интеграцию с системами видеонаблюдения.

Вскоре разработчик Cubieboard Том Куби (Tom Cubie) сделал новый микрокомпьютер (Radxa) на другом процессоре (Rockchip 3188). Это привлекло наше внимание, поскольку характеристики и архитектура данного решения были гораздо лучше существующих на тот момент аналогов. Мы заказали несколько плат для тестирования, когда их только-только выпустили.

При хорошей энергоэффективности данная система-на-чипе предоставляла значительные вычислительные мощности. Еще одним преимуществом этого решения было использование ПО с открытым исходным кодом качественно оптимизированным под аппаратную составляющую. Также команда Radxa была готова идти нам навстречу в оказании технической поддержки.

По результатам первых тестов с платой Radxa мы пришли к выводу, что это тот продукт, который полностью нас устраивает.

Однако, данный одноплатный компьютер не являлся решением для “умного дома”, поскольку не обладал необходимыми интерфейсами. Поэтому мы начали работу по адаптации платформы для решения задач домашней автоматизации. Мы взяли Radxa Rock как образец и начали двигаться к тому, чтобы конечный продукт у нас был на процессоре Rockchip с похожей периферией и таким же ядром. Стали активно контактировать с командой Radxa (c Томом Куби), организовывать совместную доработку.

Мы провели целый цикл мероприятий по удешевлению так как стоимость исходного продукта была очень высокой. Наша цель была обеспечить оптимальное соотношение цена-функционал.

Мы заменили процессор на RK3128 — новый, более дешевый чип, при сохранении сопоставимого уровня вычислительной мощности. Изменили целиком и полностью схемотехнику. Убрали лишние компоненты, добавили модуль Z-Wave, RF.

Текущее поколение Центра управления можно назвать, фактически, Designed in Russia, Assembled in China.

Корпус

Создание корпуса — это целая эпопея и наша маленькая победа. В разработке корпуса Центра управления выделяем два основных этапа.

1-ый этап — Стадия “стартап”

Идей было много. Огромное количество макетов и прототипов. Изначально нами велась разработка квадратного корпуса, а пробный тираж отливался в силиконовых формах и красился вручную.

Мы начинали с набросков, которые в дальнейшем превращались в осмысленный концепт нашим 3D-дизайнером. Модель распечатывалась на качественном 3D-принтере, но это не помогало избежать ошибок — приходилось перепечатывать несколько раз для того, чтобы каждая из деталей идеально подходила к соседней. Полученная в финале модель использовалась в качестве прототипа для силиконовой формы. На ее основе отливался корпус.

После этого, полученный результат требовал доработки и ожидал окрашивания. На данном этапе мы обсудили множество цветовых решений, рассматривая продукт с точки зрения потребителя, пытаясь понять, каким должен быть наиболее привлекательный вариант.

Наблюдая за работой нашего дизайнера, полировкой и окрашиванием, мы старались просчитать все нюансы, не только цвет, но и то, как будет реализована система охлаждения устройства, а также многое другое.

По итогам, было решено остановиться на строгом корпусе белого цвета — классика, которая вряд ли устареет со временем.

В целом, разработка качественного корпуса отняла у нас много сил и времени, однако, по итогам, мы достигли того, к чему стремились с самого начала: мозг системы в компактном и аккуратном корпусе.

2-й этап — “Выпуск профессионального продукта”

Вторым, но не менее важным этапом, для нас стал переход к массовому производству.

Набравшись опыта в работе с прототипами, мы приняли решение приступить к разработке качественного продукта для массового потребителя.

Разработку конечного продукта мы разделили на три шага:

• новый дизайн;
• поиск производителя;
• промышленное изготовление.

Значительное количество времени мы потратили на поиск производителя. Отправившись в Китай, мы посетили несколько фабрик, в результате нам удалось найти производителя, который бы обеспечил требуемое качество продукта, и договориться о сотрудничестве. На выбранной фабрике была изготовлена пресс-форма, а затем начато производство корпусов.

Как итог: нынешний Центр управления — компактное устройство белого цвета, по размеру не больше, чем треть привычного всем домашнего роутера.

Первые образцы

После того, как были изготовлены первые тестовые модели, зашла речь о тестировании готовых образцов. Изначально мы раздавали устройства родственникам и друзьям, с целью получить отклик и четкое представление о том, в каком направлении двигаться дальше.

Представители Rubetek регистрировались на специализированных форумах в Интернете. Наши сотрудники рассказывали людям, увлеченным, также, как и мы, схемотехникой, о Центре управления и мобильном приложении Rubetek. Приглашали принять участие в тестировании центрального контроллера.

Фидбэк от рядовых пользователей помог нам решить, что изменить, улучшить и как сделать наше решение проще и понятнее в использовании. Это был значительный этап в корпоративной жизни нашей компании.

На сегодняшний день

Центр управления является ключевым устройством в умном доме от Rubetek. В качестве процессора Центр использует Rockchip RK3128. Тип и версия ядра операционной системы: Linux 3.10.49, OS Linux OpenWRT. Используемые интерфейсы передачи данных: Ethernet, Wi-Fi, Z-Wave, RF (433 МГц).

Встроенный Ethernet порт IEEE 802.3 Ethernet/802.3u Fast Ethernet, используемый Центром стандарт Wi-Fi: IEEE 802.11b/g/n (2,4 GHz), ширина канала 20/40MHz.

Функции Центра управления:

• принимает сигналы от датчиков, формирует уведомления, в том числе сигналы тревоги, и передает их пользователю в мобильное приложение;
• принимает команды пользователя (от мобильного предложения), переадресовывает их соответствующему умному устройству;
• выполняет заданные пользователем сценарии, интегрируя работу сразу нескольких устройств;
• используется в качестве точки доступа;
• принимает онлайн трансляции с IP видеокамер (RTSP, ONVIF), служит в качестве видеоархива и позволяет подключить внешний видеонакопитель.

Центр управления позволяет сохранять видеозаписи с IP камер в облачные хранилища:

• Google Диск;
• Яндекс.Диск.

Мы не обошли стороной и тему безопасности.

На настоящий момент каждый из Центров управления Rubetek имеет уникальные идентификатор и pin-код, которые используются при авторизации. Безопасное соединение осуществляется с помощью TLS-сертификатов, защищенных цифровой подписью.

Впереди много работы

Мы хотели создать доступное и удобное решение, которое даст новое качество повседневной жизни человека. Сегодня система Rubetek включает в себя линейку умных устройств и несколько готовых решений. Наши устройства совместимы с платформой Apple HomeKit. Теперь мобильное приложение Rubetek позволяет управлять девайсами голосом.

Вот такой путь разработки и создания Центра управления Rubetek прошла наша компания за эти несколько лет. Мы получили колоссальный опыт. И не собираемся останавливаться. Наша команда постоянно дорабатывает и совершенствуют текущую линейку устройств, разработчики готовят линейку новых устройств, которые выйдут осенью. Нам удалось выйти на рынок СНГ. Впереди — международная экспансия (Европа, США).

Команда Rubetek верит, что передовые российские технологии Интернета вещей (IoT) будут развиваться и смогут занять достойное место в мире.

Rubetek RCP-03 | Панель управления для умного дома

Наш дом, квартира, офис и другие жизненно необходимые помещения развиваются и становятся все более технологичнее и современнее. Появляется все больше умных и современных устройств, которые следят за безопасностью, комфортом и повышают уровень жизни в несколько раз. Уже никого не удивишь Wi-Fi камерой наблюдения, Wi-Fi сетевым фильтром, датчиками протечки, датчиками утечки газа, датчиками открытия и другими датчиками безопасности. Все эти устройства требуют программного обеспечения, для управления и настройки огромного количества сценариев совместной работы. Компания Rubetek выпускает удобную панель управления, которая объединяет работу устройств и представляет собой «сердце» системы умного дома, позволяющее управлять и следить за безопасностью дома, квартиры или офиса.

Устройство поставляется в коробке с графическим изображением панели управления и описанием технических характеристик и возможностями панели.

Внешний вид панели напоминает современный планшет, расцветка преимущественно белого цвета, корпус из приятного на ощупь матового пластика. В центре расположена физическая кнопка управления.

✔ IPS дисплей 10,1″, разрешение 800×1280
✔ процессор 4-ядерный ARM 1,3 ГГц.
✔ оперативная память 1 Гб.
✔ внутренняя память 8 Гб.
✔ поддержка SIM карты
✔ питание POE/microUSB
✔ аккумулятор 2500 мАч.

Полные данные на официальном сайте

Вся комплектация разложена по мягким пластиковым отсекам для максимально безопасной транспортировки устройства.

Комплектация включает в себя все необходимое для полноценной работы устройства.

✔ панель управление
✔ крепление на стену VESA 100×100
✔ крепление на стол
✔ блок питания
✔ кабель microUSB
✔ документация

Панель весит чуть больше обычного планшета, но и функций у данной панели гораздо больше. Питание панели можно осуществлять по USB кабелю, есть поддержка PoE, встроенный аккумулятор панели, позволяющий работать без подзарядки до 4 часов. Подключение к интернету осуществляется по Wi-Fi или напрямую через кабель RJ45. Wi-Fi модуль работает только в диапазоне 2.4 ГГц. Поддерживается возможность подключения до 64 датчиков безопасности, работающих на протоколе RF 433 МГц.

С правого торца кнопка включения и регулировка громкости, в верхней части разъем для наушников.

Внизу различные разъемы: 2 х USB, разъем питания, сетевой разъем RJ45 и разъем XH2.54 3 pin. Разъем XH2.54 3 pin можно использовать для подключения устройств 24В 1А, таких как: звуковая сирена, световая сирена, электромагнитный замок и тд.

На корпусе устройства установлена специальная шторка, за которой скрываются два слота: для сим-карты и карты памяти.

Обратная сторона, в отличие от планшетов, чуть выступает, это сделано для того, чтобы спрятать множество разъемов. Панель легко крепится на стену в любом удобном месте посредством двух видов креплений, в том числе VESA 100х100, включенных в комплект. Также панель можно устанавливать на любой горизонтальной поверхности, например, на столе.

Данная панель работает на операционной системе Android, но все основные настройки будут производиться в приложении умного дома Rubetek.

После подключения и настройки панели все умные устройства и датчики безопасности отобразятся на главном экране в удобном формате «иконок».

Данная панель дублирует одноименное приложение Rubetek на вашем смартфоне, но есть некоторые различия: приложением на смартфоне удобно управлять удаленно из любой точки мира (так же удаленно получать уведомления о срабатывании датчиков), а панель представляет собой формат домашнего управления, которую можно удобно разместить на входе в квартиру или офис.

Вы можете добавить новые умные устройства непосредственно через панель управления.

Создавать новые сценарии между датчиками безопасности, получать уведомления и настраивать умные устройства.

• сработал датчик открытия — включилась Wi-Fi камера и началась запись происходящего в доме
• сработал датчик протечки — сетевой фильтр автоматически перекрыл шаровые краны

Иконки большие, удобные и самое главное – информативные. Реакция на команды от устройств — мгновенная.

Просмотр камер наблюдения и видеодомофона.

В удобном формате большого экрана.

✅ удобство работы
✅ возможность крепления на стену
✅ удобная оболочка
✅ сборка
✅ комплектация (крепление на стену в комплекте)

Удобная и современная панель управления, которая позволит вам управлять домом, квартирой или офисом. Вы сможете управлять системой «умного дома» и настраивать огромное количество различных сценариев совместной работы. Панель красиво впишется в любой современный интерьер. Подключение устройств происходит за счет беспроводного соединения. Саму панель можно подключить к интернету посредством Wi-Fi или через сетевой Ethernet-кабель.

Как обновить прошивку на rubetek rcp 03

Смена, Обновление ПО (программного обеспечения) — Rubetek RV-3403

Производитель&nbsp, Rubetek рекомендует выполнять полную замену программного обеспечения при каждом обращении в сервисный центр, это позволяет не только устанавливать наиболее актуальную версию ПО, но и исключать влияние неправильно установленных, некорректно работающих или неполностью удаленных программ различных разработчиков, которые были установлены в разное время и могли иметь накопленные ошибки как в данных пользователя, так и в самом коде программ. Удаление пользовательских данных не означает их потерю и при желании клиента, мы можем сохранить необходимые данные на внешний носитель, а после ремонта вернуть их обратно в Ваш&nbsp,Rubetek RV-3403. Поскольку операция по&nbsp,полной замене программного обеспечения, часто требует специального оборудования, сервисных программ и опыта, то мы настоятельно рекомендуем выполнять ее в рамках сервисного центра, тем более&nbsp,это не только сэкономит Вам время и нервы, но и гарантирует качественную работу, а также полноценный перенос и восстановления необходимых Вам данных.

Стоимость прошивки программного обеспечения для&nbsp,Rubetek RV-3403 указана ниже и в некоторых случаях может зависеть от особенностей текущей версии ПО и объема сохраняемых данных. Следует отметить,&nbsp,что в большинстве случаев, при выполнении любых других платных работ, стоимость замены ПО производится бесплатно, как дополнительный бонус.

RUBETEK RCP-03 инструкция по эксплуатации онлайн — страница 9

Инструкция RUBETEK RCP-03 для устройства панель управления содержит страницы на русском языке.

Размер файла: 777.47 kB. Состоит из 26 стр.

Вы можете скачать pdf файл этой инструкции: Скачать PDF

Учётная запись — это быстрый способ получить доступ к вашим

личным данным и настройкам. Все ваши дома привязаны к учётной

записи. Чтобы подключиться, просто введите номер телефона и

Учётная запись даёт возможность:

y Быстро получить доступ к вашим домам с любого мобильного

y Легко восстановить настройки в случае утери или поврежде-

ния вашего мобильного устройства.

При заведении новой учётной записи, все ранее созданные дома

привяжутся к ней. Войдите в учётную запись, чтобы получить до-

ступ к домам — пока вы это не сделаете, дома будут недоступны.

1. Введите свой номер телефона и нажмите кнопку «Продолжить».
2. Дождитесь SMS-сообщение с кодом подтверждения.
3. Введите код подтверждения в соответствующее поле и нажмите

кнопку «Продолжить».
4. Если вам не пришёл код подтверждения, вы можете запросить

его повторно. Срок действия кода ограничен.
5. Придумайте пароль для входа в учётную запись и нажмите кноп-

ку «Зарегистрироваться».
6. Если вы регистрировались ранее, введите пароль от учётной

RUBETEK RCP-03 инструкция по эксплуатации онлайн — страница 9

Инструкция RUBETEK RCP-03 для устройства панель управления содержит страницы на русском языке.

Размер файла: 777.47 kB. Состоит из 26 стр.

Вы можете скачать pdf файл этой инструкции: Скачать PDF

Учётная запись — это быстрый способ получить доступ к вашим

личным данным и настройкам. Все ваши дома привязаны к учётной

записи. Чтобы подключиться, просто введите номер телефона и

Учётная запись даёт возможность:

y Быстро получить доступ к вашим домам с любого мобильного

y Легко восстановить настройки в случае утери или поврежде-

ния вашего мобильного устройства.

При заведении новой учётной записи, все ранее созданные дома

привяжутся к ней. Войдите в учётную запись, чтобы получить до-

ступ к домам — пока вы это не сделаете, дома будут недоступны.

1. Введите свой номер телефона и нажмите кнопку «Продолжить».
2. Дождитесь SMS-сообщение с кодом подтверждения.
3. Введите код подтверждения в соответствующее поле и нажмите

кнопку «Продолжить».
4. Если вам не пришёл код подтверждения, вы можете запросить

его повторно. Срок действия кода ограничен.
5. Придумайте пароль для входа в учётную запись и нажмите кноп-

ку «Зарегистрироваться».
6. Если вы регистрировались ранее, введите пароль от учётной

Панель управления RCP-03

Сердце вашего умного дома. Объединяйте работу умных устройств, создавайте между ними сценарии прямо и следите за состоянием дома с экрана.

Что входит в комплектацию?

Панель управления RCP-03 — 1 шт.
Крепление VESA 100×100 — 1 шт.
Подставка настольная — 1 шт.
Кабель microUSB — 1 шт.
Блок питания с USB выходом 5 В/2 А — 1 шт.
Инструкция — 1 шт.
Гарантийный талон — 1 шт.
