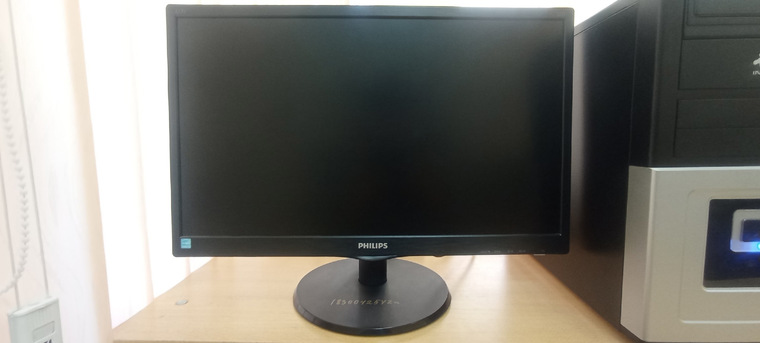

Обзор монитора Philips 223V5LSB

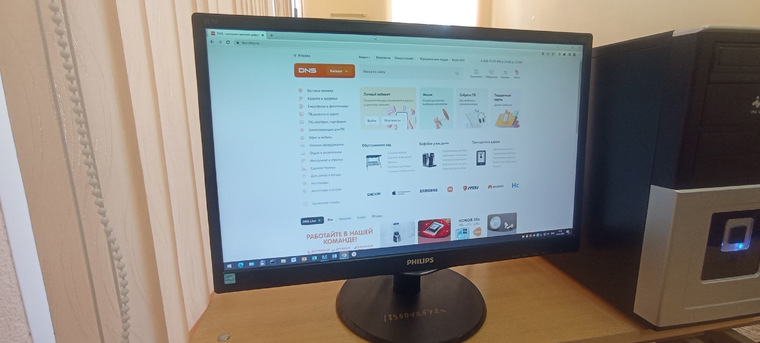

Philips 223V5LSB имеет экран 21,5 дюйма с разрешением Full HD (1920x1080p), но хорош ли он и рекомендован ли к использованию? Одним из главных его достоинств является надежность бренда Philips, который когда-то был одним из основных производителей телевизоров и мониторов. Модель 223V5LSB выгодна тем, кто ищет недорогой монитор с разрешением Full HD. Однако есть некоторые моменты, о которых следует знать, прежде чем сделать свой выбор.

Основным из них является качество панели, которая, хотя и имеет хорошие уровни цветопередачи, не предлагает хороших углов обзора, а также не предлагает матрицу IPS (плоскостное переключение) или VA (вертикальное выравнивание). В этом обзоре монитора Philips 223V5LHSB2 будет рассмотрено, насколько его технические характеристики хороши при реальном использовании.

Комплектация

Вместе с монитором идут VGA кабель для подключения к ПК и различная документация; все это упаковано в большую картонную коробку.

Качество экрана и изображения

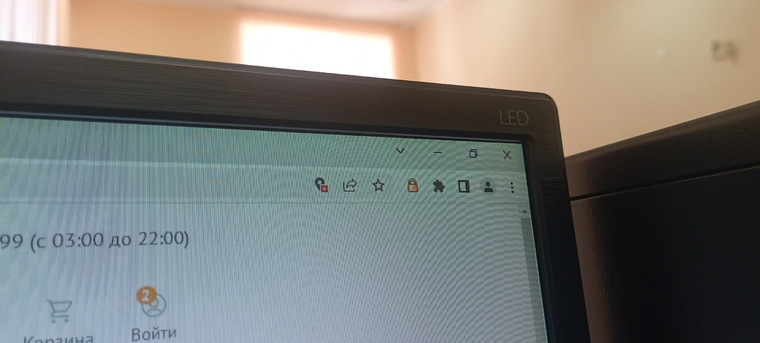

Монитор Philips 223V5LHSB2 оснащен ЖК/TFT-панелью со светодиодной подсветкой. Эта технология была очень распространена в ранних широкоэкранных мониторах. В настоящее время существуют более совершенные технологии, которые предлагают более яркие и четкие изображения, чем эта.

Таким образом, несмотря на относительно хорошую резкость по сравнению со старыми мониторами, рядом с экраном IPS/VA разница заметна. Если вы работаете с изображениями или работаете очень близко к экрану, вы можете заметить определенный уровень наложения изображений.

С типичным (GtG) временем отклика 5 мс это хорошо и средне подходит для игр, поскольку он предлагает низкую задержку ввода по сравнению с телевизорами. Яркость 200 кд/м2 и типичная контрастность 600:1 делают изображения бледными и тусклыми. Но если у вас никогда не было панели IPS/VA для сравнения, это может вас не беспокоить.

Несмотря ни на что, он совместим с цветовой сеткой sRGB. Углы обзора такие же, как у панели TN начального уровня, со смещением и искажением изображения при просмотре за пределами 90 градусов по горизонтали и 65 градусов по вертикали. Для тех, кто работает перед компьютером, возможно, это положительный момент. В свою очередь, для использовать его для работы в графических редакторах или для просмотра сериалов, фильмов или для игр, безусловно, это идея не очень.

Таким образом, монитор хорош для тех, кто не является перфекционистом в отношении качества изображения. Он не так совершенен, как монитор IPS/VA, но его нельзя использовать. Углы обзора и резкость — главные минусы.

Конструкция и долговечность

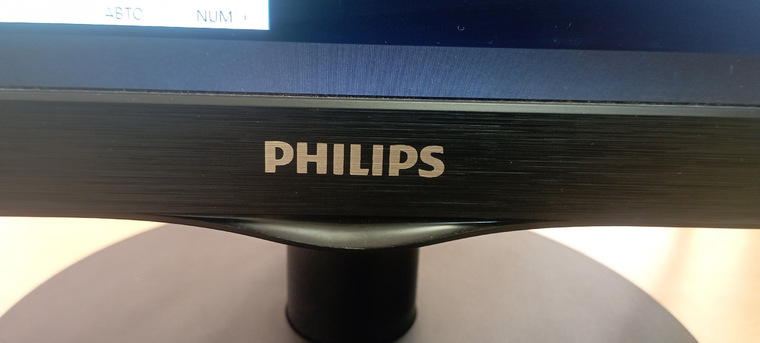

223V5LSB — это недорогой монитор, предназначенный для продажи в больших количествах. Таким образом, его материалы и конструкция более скромные, из матового пластика.

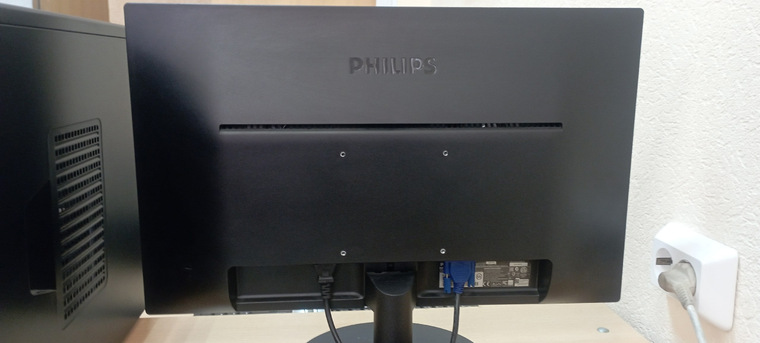

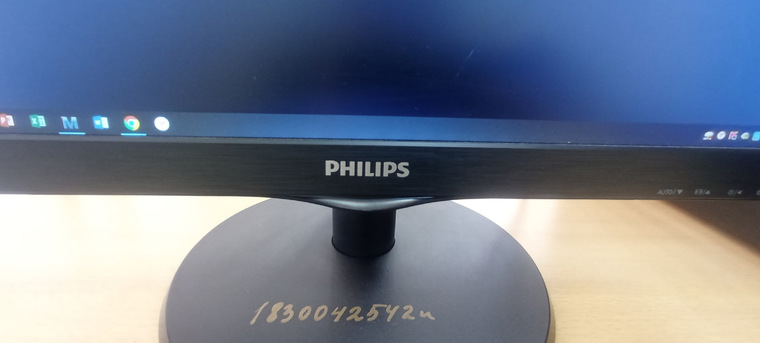

Его круглая подставка с большим радиусом обеспечивает хороший уровень устойчивости, но без регулировок. Таким образом, с точки зрения эргономики есть только регулировка наклона, без возможности регулировки высоты, поворота или вращения. Диапазон наклона составляет от -5 до 20 градусов. К счастью, у него есть кронштейн VESA 100×100.

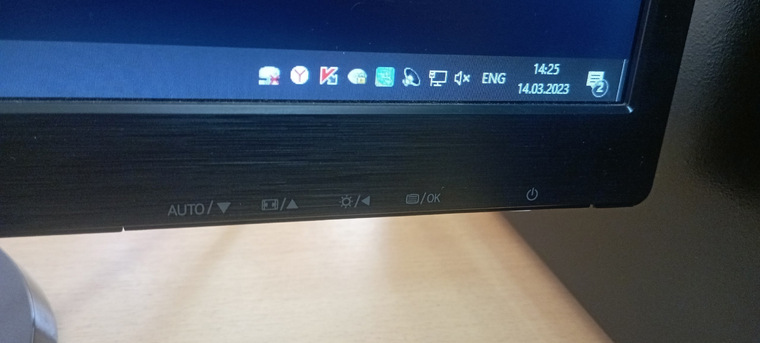

Все элементы управления, включая кнопку питания с подсветкой, скрыты в нижней правой части. Поэтому на передней панели видны только надписи к ним. Philips приняли решение оставить механические кнопки, а не сделать сенсорные.

Как и у многих мониторов в этом ценовом диапазоне, срок службы составляет около 30 000 часов, поскольку они производятся и тестируются серийно. В результате этого на некоторых устройствах появились битые пиксели, а другие перестали работать (хотя и редко). К счастью, большинство проблем возникает в течение первых нескольких месяцев использования и в течение 1 года гарантии. Поэтому, если у вас есть несчастье иметь проблему, вы не будете беспомощны.

Philips 223V5LSB имеет довольно низкий уровень энергопотребления. Монитор потребляет всего 16 Вт во время работы и 0,5 кВт когда находится в режиме ожидания; эти значения ниже чем у большинства аналогичных устройств на рынке.

В заключение хочу сказать, что монитор Philips 223V5LHSB2 обеспечивает именно то, за что вы платите, ни больше, ни меньше. Упомянутые выше проблемы характерны для большинства продаваемых мониторов, поскольку чем больше единиц произведено и продано, тем больше единиц могут быть неисправны.

Соединение и функции

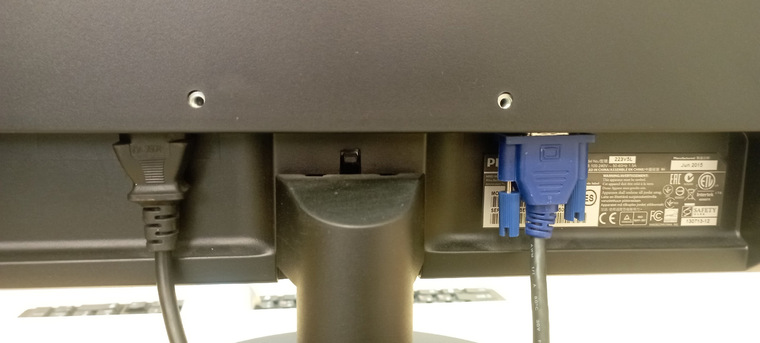

Благодаря входам VGA и HDMI этот монитор совместим с новыми и старыми устройствами. Однако в коробке есть только один VGA-кабель (синий), поэтому, если вам нужен HDMI, его придется покупать отдельно.

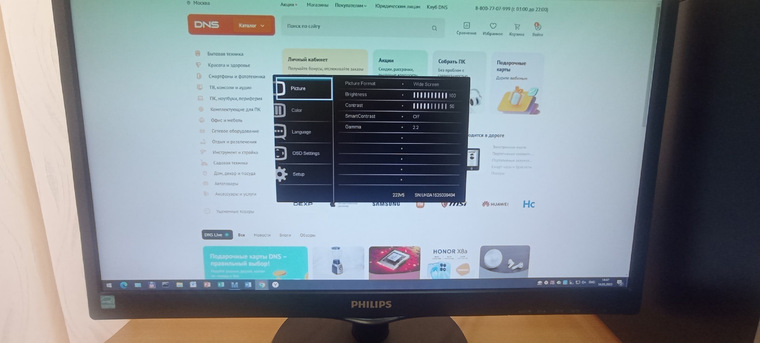

В мониторе не так много функций, так как это дешевый и экономичный монитор. Однако в модели присутствуют некоторые технологии, обещающие улучшить качество изображения, такие как SmartContrast и SmartControl Lite. Первый действует, регулируя контрастность в соответствии с содержимым, отображаемым на экране. Регулируя интенсивность подсветки, можно повысить уровень контрастности, устраняя некоторое ощущение «туманного изображения».

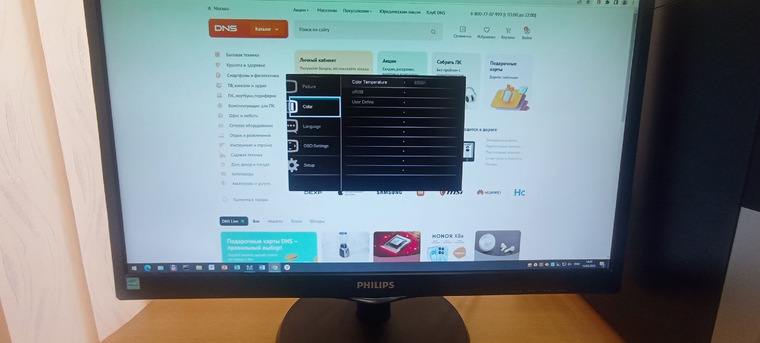

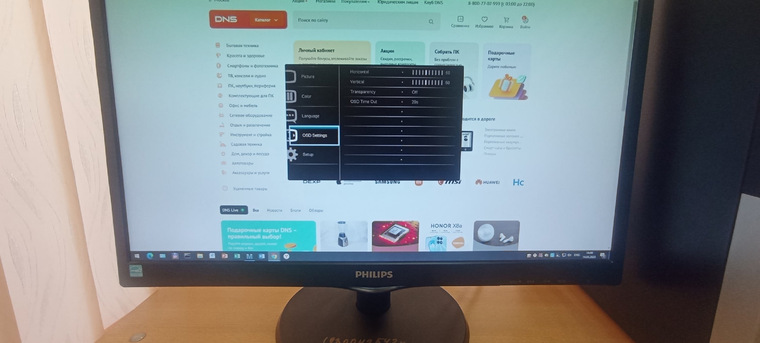

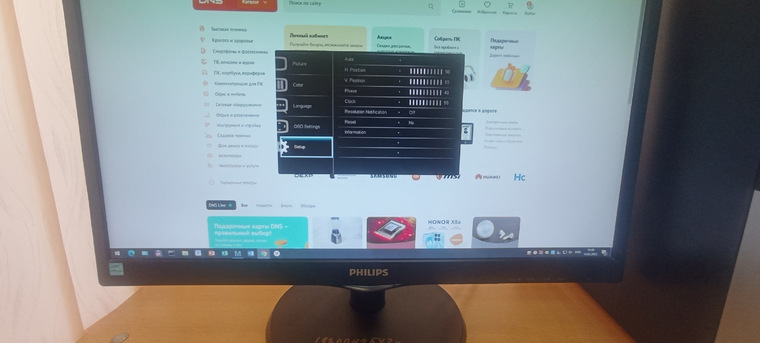

SmartControl Lite — это система настройки изображения, которая позволяет вам калибровать цвета по своему вкусу. Он прост в использовании и регулирует такие параметры, как цвет, яркость, регулировка экрана и другие настройки.

Вывод

Поскольку это недорогой монитор, Philips 223V5LSB стоит того, если важно разрешение Full HD и вы не хотите тратить больше 10699 рублей. Качество изображения приемлемое для большинства случаев, плохое только для перфекционистов и редакторов изображений. Без сомнения, они не стали бы искать монитор в этом ценовом диапазоне. Поэтому этот монитор хорошо подойдёт для учебы или работы. Поскольку он имеет разрешение Full HD и HDMI, у вас не будет проблем с совместимостью или подключением устройств к этому монитору.
