Четвёртая магнитола… на сей раз Alpine UTE-201BT

поездив с ней месяц (а может два или даже три) понял что это не удобно в виду
1.Совсем уж маленького экрана
2. Расположения самой магнитолы.
Поэтому поменял её на Prology, у которой был достаточно большой (для 1DIN) сенсорный монитор, возможность наклона панели под углом вверх и подключение камеры заднего вида.

Первое разочарование пришло как только я услышал звук воспроизводимый этой магнитолой. (а на что я рассчитывал… �� вообшем "сам виноват") Второе- это когда в солнечный день стал ужасно бликовать экран резистивной технологии.
немного поразмыслив, я пришёл к выводу, что в Шниву лучше ставить два раздельных устроиства — магнитолу в качестве воспроизводителя звука а для в качестве монитора для камеры заднего вида, воспроизведения видео и навигации, лучше взять устройство с установкой на панель или зеркало, которое бы по блютуз спередавала звук на магнитолу
И тогда я установил JVC KD R841BT

(Взял её для звука, а для видео впоследствии было установлено сначало зеркало с небольшим монитором, а затем СмартЗеркало с 12-тидюймовым экраном) .

Плюсы:
Звук приличный
Подсветка огонь (точнее "пожар в джунглях")
чтение дисков, AUX, USB на панели, USB "выносное на проводе".
Блютуз с возможность одновременного подключения двух устройств.
и прочее…
Как говорится "Верой и правдой" около 6 лет. и за это время нашлось таки у него пару минусов, которые как бы не критично но всё же заставляли меня задуматься о том чтобы и её поменять на что-то другое…
1. Это то что нет в нём кириллицы
2. Не читает формат Flac.

И вот на прошлой недели, я купил и установил Alpine UTE201BT.

Flac воспроизводит, кириллицу распознает, звук (по моему восприятию) немного чище чем у JVC. (в качестве динамиков у меня установлены в штатных местах 13тидюймовые HERTZ)
Через USB читает флешки любого объёма и даже жёсткий диск (лишь бы формат был FAT16/32)
По Блютуз звук что с телефона, что со СмартЗеркала воспроизводит хорошо, чисто. соединяется легко и устойчиво поддерживает одновременно оба соединения.
От кнопок управления и и системы меню неудобств пока не испытал (дальше видно будет).
Подсветка изменяемая RGB, отдельно кнопки и отдельно дисплей.

Ну и есть у неё достаточно интересная функция автоматического отключения, в том случае когда у замка зажигания нет положения ACC.
Про радио говорить пока рано, для того чтобы понять насколько хорошо или не очень, оно ловит, нужно поездить по трассе и переферии.

В тандеме со смартзеркалом типа Junsun A104, по качеству и функционалу, на мой взгляд, превосходят мультисистему устанавливаемую сейчас Ниву на заводе.

Настройка Alpine UTE-200BT: подробные инструкции и рекомендации

Alpine UTE-200BT — это функциональный автомобильный стереоусилитель, который позволяет настроить множество параметров звука для лучшего аудио-восприятия. В этой пошаговой инструкции вы узнаете, как правильно настроить усилитель и получить максимум от ваших музыкальных композиций на дороге.

Первым шагом при настройке Alpine UTE-200BT является подключение устройства к вашему автомобилю. Убедитесь, что усилитель подключен к правильным аудиовходам вашего автомобиля. При необходимости, используйте соответствующие аудиокабели и разъемы для подключения.

После подключения приступайте к основной настройке устройства. Включите Alpine UTE-200BT и перейдите в меню настроек. Здесь вы сможете увидеть различные параметры, которые можете настроить по вашему усмотрению.

Настройка уровня громкости: Чтобы настроить громкость, воспользуйтесь регулятором громкости устройства или пультом дистанционного управления. Установите уровень громкости, который соответствует вашим предпочтениям и позволяет слушать музыку комфортно.

Кроме уровня громкости, вы также можете настроить эквалайзер, баланс и фейдер в меню настроек Alpine UTE-200BT. Эквалайзер поможет вам регулировать звук в соответствии с вашими личными предпочтениями и предоставит вам возможность настроить уровни басов, средних и высоких частот для достижения наилучшего качества звучания.

По завершении настройки всех параметров сохраните изменения и наслаждайтесь качественным звуком в вашем автомобиле. За счет правильной настройки Alpine UTE-200BT вы сможете полностью погрузиться в мир музыки и насладиться каждой нотой, находясь за рулем.

Вводная информация о системе Alpine UTE-200BT

Система имеет удобное управление с помощью кнопок на передней панели, что позволяет быстро и просто настраивать и регулировать звуковые параметры. Интерфейс системы интуитивно понятен, а подсветка экрана обеспечивает хорошую видимость информации даже в темное время суток.

Alpine UTE-200BT также обладает функцией встроенного усилителя, позволяющего получить мощный звук и наслаждаться качественным звучанием во время воспроизведения музыки. Компактные размеры системы позволяют легко установить ее в автомобильном салоне и она отлично впишется в любой интерьер.

Шаг 1: Установка и подключение головного устройства

Перед началом установки убедитесь, что автомобиль выключен и все электрические цепи отключены. Для установки головного устройства Alpine UTE-200BT вам потребуется следующее оборудование:

• Головное устройство Alpine UTE-200BT
• Специальный комплект для установки (который включает в себя необходимые крепления и провода)
• Отвертка и другие необходимые инструменты

Следуйте этим шагам для установки головного устройства Alpine UTE-200BT:

1. Откройте капот автомобиля и найдите толстый провод, который идет из аккумулятора. Отсоедините отрицательный (-) клемму аккумулятора, чтобы избежать короткого замыкания.
2. Используя специальный комплект для установки, установите головное устройство в панель автомобиля согласно инструкциям. Убедитесь, что головное устройство плотно прилегает к панели и надежно закреплено.
3. Подключите провода головного устройства к соответствующим проводам в автомобиле. Используйте проводник, предоставленный в комплекте устройства, для оптимальной передачи звука.
4. Подсоедините внешние устройства, такие как антенна и динамики, к головному устройству с помощью соответствующих кабелей.
5. Подключите отрицательный (-) кабель аккумулятора обратно к его месту.

После завершения установки убедитесь, что все провода и кабели надежно подсоединены, а головное устройство работает корректно. Если возникают проблемы, проконсультируйтесь с инструкцией пользователя или обратитесь за помощью к специалисту по установке головных устройств в автомобили.

Шаг 2: Подключение аудиосистемы

1. Головное устройство Alpine UTE-200BT;
2. Автомобильные динамики;
3. Усилитель (опционально);
4. Провода для подключения;

Для подключения аудиосистемы выполните следующие шаги:

1. Подключите провод питания от головного устройства Alpine UTE-200BT к источнику питания автомобиля.
2. Подключите автомобильные динамики к соответствующим выходам на головном устройстве.
3. Если вы используете усилитель, подключите его к головному устройству с помощью соответствующих проводов.
4. Проверьте подключение аудиосистемы, убедившись, что все провода надежно закреплены.

После завершения этих шагов вы сможете наслаждаться качественным звуком от вашего Alpine UTE-200BT.

Шаг 3: Настройка Bluetooth-соединения

1. Включите Bluetooth на устройстве, с которым вы хотите установить соединение.

2. На Alpine UTE-200BT нажмите кнопку «MENU».

3. Используя кнопки управления, выберите пункт «BT SETUP» и нажмите на кнопку «ENTER».

4. На экране появится список найденных устройств Bluetooth. Найдите желаемое устройство и выберите его.

5. Если требуется, введите пароль, чтобы подключиться к выбранному устройству Bluetooth.

6. После успешного подключения, на дисплее Alpine UTE-200BT будет отображено уведомление о соединении.

Как улучшить прием алпайн ute 201bt

Комментарий: Это не alpine, это Panasonic под маркой Alpine. Качество звука терпимое при хороших динамиках. Про выходы 4×50 можно забыть, нет заметного элемента — здорового радиатора. Хотя, если не под проект звука то подойдёт.

Достоинства: Функционал, внешний вид, качество сборки.

Недостатки: Передняя панель заедает при снятии.
Постоянный захват смартфона в режиме MusicBluetooth (потока),
при использовании, например, Навигатора, его не слышно.

Достоинства: Мега бомба) очень приятный, на взгляд, на ощупь, это любовь)))

Комментарий: Не пожалеете)

Всё с одним словам

Достоинства: Цена.. Купил за 7500.
Выдаёт чистый и громкий звук.
Удобный регулятор громкости.
Блютуз работает отлично.

Недостатки: Нет русского языка.
Настройки в эквалайзере очень скупые для подключения акустических систем (например частота саба только 80 или 100мг). Вообще меню по настройкам пока не удобно и не привычно.

Комментарий: Никогда не думал, что Alpine будет самым не дорогим вариантом с blutoosh и 4мя выходами на усилок и саб.
Я фанат Pioner, много поколений, всегда хотел попробовать Alpine, этот мне не понравился. Он выдаёт более громкий и чистый звук, но он не такой магический, насыщенный. Не знаю, но чего то не хватает.. Хоть и работает всё без проблем.
Не куплю 2 раз. Может стоило попробовать процессорную aura..

Играет на все 100

Достоинства: купил бу машину (хундай элантра), стояла какая-то китайская магнитола.
Поставил эту и улетел в космос. Час сидел музыку слушал и просто наслаждался звуком. До этого в прошлой машине тоже был алпайн. Штатную акустику прокачал так, что просто не хочется покидать машину. Крайне рекомендую к покупке.

Недостатки: Не заметил. Может быть отсутствие инструкции, но все есть в интенете

Комментарий: Крайне рекомендую к покупке

Достоинства: Скажу сразу, минусов у этого чуда нет. Только плюсы. Было уже не мало магнитолл в пользовании, но эта самая лучшая. Pioner, Sony, jvc и рядом не стояли. Настройка вполне простая. Что не скажешь про jvc к примеру. Звук просто отменный, блютуз работает на ура. И в целом умная магнитолка, так что если вы вдруг нашли эту магнитоллу, берите и не сомневайтесь. )

Недостатки: Нет

Комментарий: Все супер

Достоинства: Звук, функционал

Недостатки: Нет.

Комментарий: Отличная голова по хорошей цене. Для удобства, нужна была магнитола с блютузом. Связь с телефоном держит отлично, если нет препятствий, то до 20 метров. По звуку очень не плохо играет, немного лучше чем мой прошлый JVC, верхов чуть маловато, середина хорошая, бас приличный. Мощности встроенного усилителя, мне вполне достаточно. На перед кинул коаксиалки JBL, назад DL AUDIO barracuda, для такого бюджета, звук вполне себе!

Достоинства: Хорошая магнитола.

Недостатки: Сложная настройка, нет инструкции в комплекте.

Комментарий: По качеству звука-если прибавить усиление басов, то петь начинает чище, высокие тоже прибавляет, это не плохо, плохо то что высоких хотелось бы побольше, старая Филипс пела намного чище, без перебора как бы в самый раз, но не хватало басов. Динамики не менял, Пионер 3 полосы, 13. Ещё думал почему у меня дома колонки за 25тр так чисто не поют, тут Филипс старый такие чистоты выдаёт)Алпайн стал петь как колонки дома))

Оставить отзыв

Характеристики Alpine UTE-201BT

Характеристики и комплектация могут быть неточными, перед покупкой уточняйте их у продавца.

Магнитола alpine UTE 200bt. Как настроить?

В обсуждении: Магнитола alpine UTE 200bt. Как настроить?

Добрый день. Подскажите пожалуйста, настройки хорошего звучания для этой магнитолы? Нет желания вникать в эту тему глубоко, есть ли готовые решения? Готовая бумажка с нужными настройками всех этих циферок и режимов.
Голова в Названии. Колонки перед на 16, зад на 13, саб. Два усилителя(на саб и на колонки)

• Alpine UTE-200BT
• Прошу совета по усилителю: Магнитола Alpine UTE-92BT
• Помогите пожалуйста в выборе к голове Alpine UTE-92BT
• Помогите настроить Alpine UTE-72BT и Morel
• Настройка Системы. Alpine UTE-72. morel tempo 6 DRAGSTER DCE-914 усь Kicx AR-4.90

Если Вы впервые на нашем Форуме:

1. Обратите внимание на список полезных тем в первом сообщении.
2. Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
3. Для изучения Форума не обязательно регистрироваться — практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

Re: Магнитола alpine UTE 200bt. Как настроить?

Сообщение от Stanislav69

Глубоко это на на пол часа инструкцию изучить.

Re: Магнитола alpine UTE 200bt. Как настроить?

Сообщение от ol

Re: Магнитола alpine UTE 200bt. Как настроить?

Re: Магнитола alpine UTE 200bt. Как настроить?

Сообщение от ol
Сообщение от Палборисыч

Спасибо за помощь.
Но я её смотрел, но там ведь нет сразу готовых настроек для хорошего звучания. А хотелось бы сразу готовое, что бы я не сидел в машине час и не Тыкался в настройках аудио

Re: Магнитола alpine UTE 200bt. Как настроить?

Сообщение от Stanislav69

Я понимаю ваше желание и ваши ожидания(предположения). Они, увы, невыполнимы в реальном мире. С этим надо смириться.
Никакая инструкция и никакие рекомендации не знают, что такое "хорошее звучание конкретно для вас".
Если бы было возможно за какой-то ничтожный час настроить звук по своему вкусу, то данный форум никогда бы не существовал. Люди месяцами настраивают и перенастраивают свои системы.
Или едут к профессионалам, которые за несколько тысяч рублей и за несколько часов настроят на основании своего видения "сразу готовых настроек для хорошего звучания".

Alpine UTE-201BT User Manual

FOR CAR USE ONLY/ POUR APPLICATION AUTOMOBILE UNIQUEMENT/ PARA USO EN AUTOMÓVILES/ NUR FÜR AUTOMOBIL GEBRAUCH/ SOLO PER L’UTILIZZO IN AUTOMOBILE/ ENDAST FÖR BILBRUK/ ALLEEN VOOR GEBRUIK IN DE AUTO/ ТОЛЬКО ДЛЯ ИСПОЛЬЗОВАНИЯ В АВТОМОБИЛЯХ/ DO UŻYCIA TYLKO W SAMOCHODZIE

CD/USB RECEIVER WITH ADVANCED BLUETOOTH

DIGITAL MEDIA RECEIVER WITH ADVANCED BLUETOOTH

Please read before using this equipment.

Veuillez lire avant d’utiliser cet appareil.

• MANUAL DE OPERACIÓN

Léalo antes de utilizar este equipo.

Lesen Sie diese Bedienungsanleitung bitte vor Gebrauch des Gerätes.

• ISTRUZIONI PER L’USO

Si prega di leggere prima di utilizzare il attrezzatura.

Innan du använder utrustningen bör du läsa igenom denna användarhandledning.

Lees deze aanwijzingen aandachtig alvorens dit toestel te gebruiken.

• РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Прочтите настоящее руководство перед началом использования оборудования.

Prosimy zapoznać się z tą instrukcją przed przystąpieniem do użytkowania urządzenia.

В целях безопасности устанавливайте это устройство в переднюю панель автомобиля, поскольку задняя поверхность устройства нагревается во время работы. Подробная информация приведена в разделе “Подключение/установка” (стр. 32).

Если замок зажигания вашего автомобиля не имеет положения ACC

Необходимо включить функцию AUTO OFF (стр. 20). После выключения зажигания устройство будет полностью отключено автоматически спустя установленное время, что позволит предотвратить разряд аккумуляторной батареи автомобиля. Если вы не включили функцию AUTO OFF, после выключения зажигания нажмите и удерживайте кнопку (питание), пока изображение на дисплее не исчезнет.

Отказ от ответственности за услуги, оказанные сторонними компаниями

Услуги, оказанные сторонними компаниями, могут быть изменены, приостановлены или прекращены без дополнительного уведомления. Компания Alpine не несет какойлибо ответственности в случае возникновения подобных ситуаций.

НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ ALPINE НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА КАКОЙ-ЛИБО НЕПРЕДНАМЕРЕННЫЙ, КОСВЕННЫЙ, НЕПРЯМОЙ ИЛИ ИНОЙ УЩЕРБ, ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАЯСЬ, УПУЩЕННУЮ ПРИБЫЛЬ, ПОТЕРЮ ДОХОДОВ, ПОТЕРЮ ДАННЫХ, ПОТЕРЮ ВОЗМОЖНОСТИ ИСПОЛЬЗОВАНИЯ ПРОДУКТА ИЛИ СОПУТСТВУЮЩЕГО ОБОРУДОВАНИЯ, ПРОСТОИ И ПОТЕРЮ ВРЕМЕНИ ПОКУПАТЕЛЯ, СВЯЗАННЫЕ С ИСПОЛЬЗОВАНИЕМ ДАННОГО ПРОДУКТА, ЕГО АППАРАТНЫХ И/ИЛИ ПРОГРАММНЫХ КОМПОНЕНТОВ.

Уважаемый покупатель, в данном продукте используется радиопередатчик.

В соответствии с нормативом UNECE №10 производители транспортных средств могут устанавливать особые условия для монтажа радиопередатчиков в их транспортные средства.

Перед установкой данного продукта в свой автомобиль необходимо изучить руководство по эксплуатации автомобиля, либо обратиться к производителю автомобиля или его дилеру.

Функция громкой связи BLUETOOTH и электронное устройство, подключенное к системе громкой связи, используют радиосигналы, сети мобильной и наземной связи, а также запрограммированные пользователем функции, которые не могут гарантировать связь при любых условиях. В связи с этим не стоит полагаться исключительно на какие-либо электронные устройства для осуществления важных

вызовов (таких как экстренные медицинские вызовы).

При использовании подключения BLUETOOTH

• Микроволновое излучение устройства BLUETOOTH может повлиять на работу электронных медицинских приборов.

Медиасистема и устройство BLUETOOTH могут стать причиной несчастного случая, поэтому их следует отключать при использовании в указанных ниже местах.

– в местах присутствия горючего газа, в больнице, в поезде, в самолете или на АЗС

– рядом с автоматическими дверями или поблизости от пожарной сигнализации

• Медиасистема поддерживает функции безопасности, соответствующие стандарту BLUETOOTH, для создания защищенного подключения BLUETOOTH, однако в зависимости от параметров уровень защиты может оказаться недостаточным. Будьте внимательны при использовании подключения BLUETOOTH.

• Компания Alpine не несет ответственности за утечку данных при использовании подключения BLUETOOTH.

В случае возникновения каких-либо проблем или вопросов, не описанных в данном Руководстве, следует обратиться к ближайшему дилеру компании Alpine.

ООО «Компания Бонанза»

Информация о сервисных центрах

доступна на сайте www.alpine.ru

Сделано в Тайланде

Запишите серийный номер своего устройства в строке ниже и сохраните его для дальнейшего использования.

СЕРИЙНЫЙ НОМЕР ISO: AL

ПРЕДУПРЕЖДЕНИЕ

Этот символ обозначает важные инструкции. Их несоблюдение может привести к серьезной травме или летальному исходу.

НЕ ПРЕДПРИНИМАЙТЕ НИКАКИХ ДЕЙСТВИЙ, КОТОРЫЕ МОГУТ ОТВЛЕЧЬ ВАС ОТ БЕЗОПАСНОГО ВОЖДЕНИЯ АВТОМОБИЛЯ.

Любые действия, отвлекающие внимание на продолжительный срок, следует выполнять только после полной остановки. Перед выполнением таких действий всегда останавливайте автомобиль в безопасном месте. Несоблюдение данного требования может привести к аварии.

ПОДДЕРЖИВАЙТЕ ГРОМКОСТЬ НА УРОВНЕ, ПОЗВОЛЯЮЩЕМ СЛЫШАТЬ НАРУЖНЫЕ ЗВУКИ ВО ВРЕМЯ ДВИЖЕНИЯ.

Чрезмерно высокий уровень громкости, заглушающий такие звуки, как сирены автомобилей аварийной службы и предупреждающие сигналы (при пересечении ж/д путей и т. д.), может быть опасным и привести к аварии. ИСПОЛЬЗОВАНИЕ ВЫСОКОГО УРОВНЯ ГРОМКОСТИ В АВТОМОБИЛЕ МОЖЕТ ТАКЖЕ ПРИВЕСТИ К ПОВРЕЖДЕНИЮ СЛУХА СЛУХА.

НЕ РАЗБИРАЙТЕ И НЕ МОДИФИЦИРУЙТЕ УСТРОЙСТВО.

Это может привести к аварии, возгоранию или поражению электрическим током.

ИСПОЛЬЗУЙТЕ УСТРОЙСТВО ТОЛЬКО В АВТОМОБИЛЯХ С ЗАЗЕМЛЕНИЕМ ОТРИЦАТЕЛЬНОГО ПОЛЮСА НА 12 ВОЛЬТ.

(В случае сомнений проконсультируйтесь с дилером.) Несоблюдение этого требования может привести к возгоранию и другим опасным ситуациям.

ХРАНИТЕ МЕЛКИЕ ПРЕДМЕТЫ, НАПРИМЕР БАТАРЕЙКИ, В МЕСТАХ, НЕДОСТУПНЫХ ДЛЯ ДЕТЕЙ.

Проглатывание таких предметов может привести к серьезным травмам. Если ребенок проглотил подобный предмет, немедленно обратитесь к врачу.

ПРИ ЗАМЕНЕ ПРЕДОХРАНИТЕЛЕЙ ИСПОЛЬЗУЙТЕ ТОЛЬКО ПРЕДОХРАНИТЕЛИ ТОГО ЖЕ НОМИНАЛА.

Несоблюдение данного требования может привести к возгоранию и поражению электрическим током.

НЕ ЗАКРЫВАЙТЕ ВЕНТИЛЯЦИОННЫЕ ОТВЕРСТИЯ ИЛИ ПАНЕЛИ РАДИАТОРА.

В противном случае нагрев внутренних деталей может привести к возгоранию.

ИСПОЛЬЗУЙТЕ ЭТОТ ПРОДУКТ ТОЛЬКО В АВТОМОБИЛЯХ С НАПРЯЖЕНИЕМ БОРТОВОЙ СЕТИ 12 В.

Неправильное использование может привести к возгоранию, поражению электрическим током или другим травмам.

НЕ ПРИКАСАЙТЕСЬ РУКАМИ, ПАЛЬЦАМИ ИЛИ ПОСТОРОННИМИ ПРЕДМЕТАМИ К РАЗЪЕМАМ.

Это может привести к получению травмы или повреждению продукта.

ПОДКЛЮЧАЙТЕ ОБОРУДОВАНИЕ ПРАВИЛЬНО.

Неправильное подключение может привести к возгоранию или повреждению устройства.

ПЕРЕД ПОДКЛЮЧЕНИЕМ СНИМИТЕ КЛЕММУ ОТРИЦАТЕЛЬНОГО ПОЛЮСА АККУМУЛЯТОРНОЙ БАТАРЕИ.

Несоблюдение этого требования может привести к поражению электрическим током или к травме вследствие короткого замыкания.

НЕ СРАЩИВАЙТЕ ЭЛЕКТРИЧЕСКИЕ КАБЕЛИ.

Никогда не срезайте кабельную изоляцию для подачи питания на другое оборудование. В противном случае будет превышена допустимая нагрузка для данного провода, что может привести к возгоранию или поражению электрическим током.

НЕ ПОВРЕДИТЕ ТРУБОПРОВОДЫ ИЛИ ПРОВОДКУ ПРИ СВЕРЛЕНИИ ОТВЕРСТИЙ.

При сверлении установочных отверстий в корпусе примите меры предосторожности, чтобы избежать контакта, повреждения или закупоривания трубок, топливопроводов или электропроводки. Несоблюдение этого требования может привести к возгоранию.

НЕ ИСПОЛЬЗУЙТЕ БОЛТЫ ИЛИ ГАЙКИ ТОРМОЗНОЙ СИСТЕМЫ ИЛИ СИСТЕМЫ РУЛЕВОГО УПРАВЛЕНИЯ ДЛЯ ЗАЗЕМЛЕНИЯ.

Болты и гайки из тормозной системы, системы рулевого управления (либо любой другой системы, связанной с безопасностью) или баков НИКОГДА не следует использовать при установке или заземлении. Использование таких деталей может блокировать управление автомобилем и привести к возгоранию и другим опасным ситуациям.

НЕ УСТАНАВЛИВАЙТЕ УСТРОЙСТВО В МЕСТАХ, ГДЕ ОНО МОЖЕТ МЕШАТЬ РАБОТЕ АВТОМОБИЛЯ, НАПРИМЕР, РЯДОМ С РУЛЕВЫМ КОЛЕСОМ ИЛИ РЫЧАГОМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ.

Это может ухудшить обзор или затруднить движение, что может привести к серьезной аварии.

ВНИМАНИЕ

Этот символ обозначает важные инструкции. Их несоблюдение может привести к травме или повреждению материальной собственности.

ПРИ ВОЗНИКНОВЕНИИ НЕИСПРАВНОСТЕЙ НЕМЕДЛЕННО ПРЕКРАТИТЕ ИСПОЛЬЗОВАНИЕ ПРОДУКТА.

В противном случае это может привести к получению травмы или повреждению продукта. Верните продукт своему авторизованному дилеру Alpine или в ближайший сервисный центр Alpine для ремонта.

ПРОКЛАДКА ПРОВОДОВ И УСТАНОВКА ДОЛЖНЫ ВЫПОЛНЯТЬСЯ СПЕЦИАЛИСТАМИ.

Для прокладки проводов и установки данного устройства необходимы специальные технические навыки и опыт. В целях обеспечения безопасности для выполнения данной работы всегда обращайтесь к дилеру, у которого приобретено устройство.

ИСПОЛЬЗУЙТЕ СПЕЦИАЛИЗИРОВАННЫЕ ВСПОМОГАТЕЛЬНЫЕ КОМПОНЕНТЫ И ТЩАТЕЛЬНО ИХ ЗАКРЕПЛЯЙТЕ.

Используйте только специализированные вспомогательные компоненты. Использование компонентов, отличных от рекомендуемых, может вызвать внутренние повреждения устройства или стать причиной его ненадежной установки. В результате компоненты могут расшататься, что может привести к возникновению опасных ситуаций или сбоям в работе устройства.

ПРОКЛАДЫВАЙТЕ ПРОВОДКУ ТАКИМ ОБРАЗОМ, ЧТОБЫ ОНА НЕ ПЕРЕГИБАЛАСЬ И НЕ ЗАЩЕМЛЯЛАСЬ ОСТРЫМИ МЕТАЛЛИЧЕСКИМИ КРАЯМИ.

Прокладывайте кабели и проводку вдали от подвижных частей (например, направляющих сиденья) и острых краев. Это позволит предотвратить защемление и повреждение проводов. Если проводка проходит через металлическое отверстие, используйте резиновое уплотнительное кольцо, чтобы предотвратить повреждение изоляции металлическими краями отверстия.

НЕ УСТАНАВЛИВАЙТЕ УСТРОЙСТВО В МЕСТАХ С ВЫСОКИМ УРОВНЕМ ВЛАЖНОСТИ ИЛИ ЗАПЫЛЕННОСТИ.

Устройство не следует устанавливать в местах, подверженных значительному воздействию влаги или пыли.

Проникновение в устройство влаги или пыли может привести к сбоям в его работе.

ПРЕДУПРЕЖДЕНИЕ . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 Описание элементов и органов управления. . . . . . . . . . . . . . . . . . . . . . . . . . 7

Приступая к работе

Снятие передней панели . . . . . . . . . . . . . . . . . . . . . 9 Сброс медиасистемы . . . . . . . . . . . . . . . . . . . . . . . . . 9 Установка часов . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 Подготовка устройства BLUETOOTH

(только модели CDE-203BT/ UTE-201BT) . . . . . 10 Подключение USB-устройства. . . . . . . . . . . . . . . 12 Подключение других портативных аудиоустройств . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Прослушивание радио . . . . . . . . . . . . . . . . . . . . . . 12 Использование системы

радиоинформации (RDS) . . . . . . . . . . . . . . . . . . . . 13

Воспроизведение диска (только модели CDE-203BT/ CDE-201R) . . . . . . . . . . . . . . . . . . . . . . . 14 Воспроизведение с USB-устройства . . . . . . . . . 14 Воспроизведение с устройства BLUETOOTH (только модели CDE-203BT/ UTE-201BT) . . . . . 15 Поиск и воспроизведение треков . . . . . . . . . . . 15

Телефонный вызов с использованием громкой связи (только с использованием BLUETOOTH) (только модели CDE-203BT/ UTE-201BT)

Прием вызова . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 Исходящий вызов . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 Функции, доступные во время активного вызова . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Регулировка уровня низких/средних/высоких частот, уровня сабвуфера, баланса (между левым и правым каналами), микшера (между фронтальными и тыловыми динамиками) . . . 18 Настройка параметра BASS ENGINE SQ . . . . . . 18 Использование функции Siri Eyes Free

CDE-203BT/ UTE-201BT) . . . . . . . . . . . . . . . . . . . . . . 18

Отключение режима DEMO (демонстрационный режим) . . . . . . . . . . . . . . . . 20 Базовые настройки. . . . . . . . . . . . . . . . . . . . . . . . . . 20 Общие настройки (GENERAL) . . . . . . . . . . . . . . . . 20 Настройки аудио (AUDIO). . . . . . . . . . . . . . . . . . . . 21 Настройки дисплея (DISPLAY) . . . . . . . . . . . . . . . 21 Настройки BLUETOOTH

(только модели CDE-203BT/ UTE-201BT) . . . . . 22

Обновление прошивки . . . . . . . . . . . . . . . . . . . . . . 23 Меры предосторожности . . . . . . . . . . . . . . . . . . . 23 Техническое обслуживание . . . . . . . . . . . . . . . . . 24 Технические характеристики . . . . . . . . . . . . . . . . 25 Поиск и устранение неисправностей. . . . . . . . 27 Сообщения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Меры безопасности . . . . . . . . . . . . . . . . . . . . . . . . . 32 Перечень установочных компонентов . . . . . . 32 Подключение. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33 Установка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Описание элементов и органов управления

Кнопка снятия передней панели

Вход в меню вызова. Принятие/завершение вызова.

Нажмите и удерживайте более 2 секунд для переключения сигнала BLUETOOTH.

Поворотный регулятор

Вращайте для регулировки громкости.

Подтверждение выбранного элемента.

(просмотр) (стр. 13, 15)

Вход в режим просмотра во время воспроизведения.

(Функция не доступна, если подключено USB-устройство в режиме Android, либо подключен iPod).

Выбор PTY в RDS.

/ Режим радио:

Автоматическая настройка радиостанций. Нажмите и удерживайте для ручной настройки.

Переключение между предыдущей/ следующей композицией.

Нажмите и удерживайте 2 секунды для быстрого перехода назад/вперед.

(стр. 18)

Слот для диска (только модели CDE-203BT/ CDE-201R)

Дисплей

(извлечение диска) (только модели CDE-203BT/ CDE-201R)

Разъем USB

SOURCE

Выбор источника сигнала.

(питание)

Нажмите и удерживайте более 2 секунд для отключения питания и дисплея.

В режиме радио нажмите для переключения радиодиапазона.

A.ME

В режиме радио нажмите и удерживайте более 2 секунд для автоматического сохранения станций.

(назад)

Возврат к предыдущему экрану.

SLEEP

Нажмите и удерживайте 2 секунды для отключения источника сигнала и отображения часов.

(стр. 18)

Прямой переход в режим настроек аудио.

SETUP

Нажмите и удерживайте для вызова меню настроек.

VOICE (стр. 17, 18)

Нажмите для активации функции голосового набора, распознавания голоса (только для смартфонов Android™), либо для использования Siri (только для iPhone).

Цифровые кнопки (1 – 6)

Вызов сохраненных радиостанций. Нажмите и удерживайте для сохранения станций.

/

Пропуск альбома на аудиоустройстве. Нажмите и удерживайте для последовательного пропуска альбомов. (Функция не доступна, если подключено USB-устройство в режиме Android, либо подключен iPod).

(воспроизведение/пауза)

(повтор)

(Функция не доступна, если подключено USB-устройство в режиме Android).

(случайное воспроизведение)

(Функция не доступна, если подключено USB-устройство в режиме Android).

MIC (только модели CDE-203BT/ UTE-201BT) (стр. 17)

VIEW

Изменение режима дисплея.

(scroll)

Нажмите и удерживайте для прокрутки отображаемых элементов.

Входной разъем AUX

(отключение звука)

DIM.

Нажмите для изменения уровня яркости.

Управление с помощью пульта дистанционного управления

Этим устройством можно управлять с помощью дополнительного пульта дистанционного управления Alpine. Для получения дополнительной информации обращайтесь к своему дилеру Alpine. Направьте передатчик пульта ДУ (опция) на приемный датчик.

Датчик дистанционного управления

Возможность подключения к интерфейсному модулю дистанционного управления

Используя интерфейсный модуль Alpine для управления с использованием рулевого колеса (не входит в комплект) данным устройством можно управлять с помощью элементов управления, расположенных на рулевом колесе транспортного средства. Для получения дополнительной информации обращайтесь к своему дилеру Alpine.

Приступая к работе

Процедура отключения демонстрационного режима (DEMO) описана на стр. 20.

Процедура подключения/установки медиасистемы описана на стр. 32.

Снятие передней панели

Для предотвращения кражи можно снять переднюю панель медиасистемы.

1 Нажмите и удерживайте кнопку (питание), дождитесь выключения

медиасистемы, затем нажмите кнопку снятия передней панели, потяните панель на себя и снимите ее.

Если вы выключили зажигание, не сняв переднюю панель медиасистемы, в течение нескольких секунд будет раздаваться предупреждающий сигнал. Сигнал будет подаваться только при использовании встроенного усилителя.

Установка передней панели

Перед первым использованием устройства, а также после замены аккумуляторной батареи автомобиля или после изменения подключений медиасистемы необходимо выполнить ее сброс.

1 Нажмите и удерживайте более 2 секунд кнопку и цифровую кнопку 6.

При выполнении сброса будут сброшены настройки часов и некоторые сохраненные параметры.

После сброса медиасистемы на дисплее появляется экран установки зоны/региона.

1 Нажмите ENTER, когда на экране отображается [AREA].

Появится текущая настройка зоны/региона.

2 Поверните поворотный регулятор, выберите [AREA EUROPE] или [AREA RUSSIA], после чего нажмите регулятор.

3 Поверните поворотный регулятор, выберите [YES] или [NO], после чего нажмите регулятор.

При изменении настройки зоны/региона медиасистема будет сброшена, после чего на дисплее будут отображены часы.

Этот параметр можно изменить в общем меню настроек (стр. 20).

1 Нажмите и удерживайте кнопку /SETUP не менее 2 секунд, затем поверните поворотный регулятор, выберите [GENERAL] и нажмите регулятор.

2 Поверните поворотный регулятор, выберите [CLOCK ADJ], затем нажмите регулятор.

Индикация часов начнет мигать.

3 Прокручивайте поворотный регулятор для установки часов и минут.

Для перемещения цифровой индикации нажмите кнопку / .

4 Нажмите ENTER для подтверждения установки часов и минут.

5 Дважды нажмите кнопку (назад).

Нажмите кнопку VIEW.

Подготовка устройства BLUETOOTH (только модели CDE-203BT/ UTE-201BT)

Вы можете слушать музыку или совершать телефонные звонки с использованием громкой связи с помощью мобильного устройства с поддержкой BLUETOOTH, такого как смартфон, мобильный телефон или аудиоустройство (здесь и далее такие устройства называются «устройство BLUETOOTH», если не указано иное). Подробная информация о подключении устройства приведена в его руководстве по эксплуатации.

Перед подключением устройства уменьшите громкость медиасистемы, в противном случае могут раздаваться неожиданные громкие звуки.

Сопряжение и подключение устройства BLUETOOTH

При первом подключении устройства BLUETOOTH необходимо выполнить взаимную регистрацию устройств (сопряжение). Сопряжение позволяет медиасистеме и другим устройствам, подключаемым к нему, распознавать друг друга. Данная медиасистема поддерживает подключение до двух устройств BLUETOOTH (например, два мобильных телефона или мобильный телефон и аудиоустройство).

1 Расположите устройство BLUETOOTH на расстоянии не более 1 м (фута) от медиасистемы.

2 Нажмите и удерживайте кнопку /SETUP не менее 2 секунд, затем поверните поворотный регулятор, выберите [BLUETOOTH] и нажмите регулятор.

3 Поверните поворотный регулятор, выберите [PAIRING], затем нажмите регулятор.

4 Поверните поворотный регулятор, выберите [SET DEVICE 1] * или

[SET DEVICE 2] * , после чего нажмите регулятор.

Символбудет мигать, когда медиасистема находится в режиме ожидания сопряжения.

* После завершения сопряжения вместо сообщения [SET DEVICE 1] или [SET DEVICE 2] появится имя сопряженного устройства.

5 Выполните сопряжение на устройстве BLUETOOTH для обнаружения медиасистемы.

6 Выберите [CDE-203BT] [UTE-201BT] (название модели вашей медиасистемы) на экране устройства BLUETOOTH.

Если название модели не появилось на экране устройства BLUETOOTH, повторите процедуру, начиная с шага 2.

7 Если на устройстве BLUETOOTH требуется ввод кода доступа * , введите [0000].

* В зависимости от параметров устройства код доступа может называться «код доступа», «PINкод», «PIN-номер», «пароль» и т. д.

После завершения сопряжения символ будет гореть постоянно.

8 Для установки соединения BLUETOOTH выберите медиасистему на дисплее устройства BLUETOOTH.

После установки соединения появится значок или.

При активном подключении к устройству BLUETOOTH медиасистема не может быть обнаружена другим устройством. Чтобы обнаружить медиасистему, войдите на устройстве BLUETOOTH в режим сопряжения и выполните поиск медиасистемы.

Подробная информация приведена в разделе “Воспроизведение с устройства BLUETOOTH (только модели CDE-203BT/ UTE-201BT)”(стр. 15).

Отключение сопряженного устройства

Для отключения сопряженного с медиасистемой устройства BLUETOOTH выполните шаги 2 – 4.

Подключение к сопряженному устройству BLUETOOTH

Для использования сопряженного устройства

к нему необходимо подключиться. Некоторые сопряженные устройства могут подключаться

к медиасистеме автоматически.

1 Нажмите и удерживайте

кнопку /SETUP не менее 2 секунд, затем поверните поворотный регулятор, выберите [BLUETOOTH] и нажмите регулятор.

2 Поверните поворотный регулятор, выберите [BT IN], затем нажмите

При этом должен загореться символ .

3 Активируйте функцию BLUETOOTH на устройстве BLUETOOTH.

4 Подключите устройство BLUETOOTH к

Загорится символ или.

Символы на дисплее:

Загорается, если доступна функция вызовов с использованием громкой связи HFP (Handsfree Profile).

Загорается, если доступна функция воспроизведения с подключенного аудиоустройства с поддержкой A2DP (Advanced Audio Distribution Profile).

Подключение последнего подключенного устройства с помощью медиасистемы

Активируйте функцию BLUETOOTH на устройстве BLUETOOTH.

Для соединения с аудиоустройством нажмите SOURCE и выберите [BT AUDIO].

Для подключения к мобильному телефону нажмите кнопку .

При потоковом воспроизведении аудио с использованием BLUETOOTH вы не сможете подключиться с медиасистемы к мобильному телефону. Вместо этого следует подключиться с мобильного телефона к медиасистеме.

Когда сигнал BLUETOOTH включен: при включении зажигания медиасистема автоматически подключается к последнему подключенному мобильному телефону.

Для установки микрофона

Подробная информация приведена в разделе “Установка микрофона (только модели CDE203BT/ UTE-201BT)” (стр. 36).

Подключение к iPhone/iPod (автоматическое сопряжение BLUETOOTH Auto Pairing)

При подключении к разъему USB iPhone/iPod с операционной системой iOS5 или более поздней медиасистема автоматически выполняет сопряжение и подключение к iPhone/iPod.

Для включения автоматического сопряжения BLUETOOTH Auto Pairing функция [AUTO PAIR] в настройках [BLUETOOTH] должна быть включена ([ON]) (стр. 22).

1 Активируйте BLUETOOTH на iPhone/iPod.

2 Подключите iPhone/iPod к разъему USB.

На дисплее медиасистемы должен загореться символ.

• Автоматическое сопряжение BLUETOOTH Auto Pairing невозможно, если к медиасистеме уже подключено два устройства BLUETOOTH. В этом случае следует отключить одно из устройств, а затем снова подключить iPhone/iPod.

• Если автоматическое сопряжение BLUETOOTH Auto Pairing не работает, см. “Подготовка устройства BLUETOOTH (только модели CDE-203BT/ UTE-201BT)” (стр. 10).

1 Уменьшите громкость медиасистемы.

2 Подключите USB-устройство к медиасистеме.

Для подключения iPod/iPhone используйте USB-кабель для iPod (не входит в комплект медиасистемы). (только модели CDE-203BT/ UTE-201BT)

Подключение других портативных аудиоустройств

1 Выключите портативное аудиоустройство.

2 Уменьшите громкость медиасистемы.

3 Подключите портативное медиаустройство к разъему AUX (стереоразъем «мини джек») медиасистемы с помощью соединительного кабеля (не входит в комплект медиасистемы) * .

* Для подключения необходимо использовать прямой штекер.

4 Нажмите кнопку SOURCE и выберите [AUX].

Выравнивание громкости подключенного устройства с другими источниками сигнала

Начните воспроизведение на портативном аудиоустройстве, установив среднюю

громкость, а затем установите требуемую громкость на медиасистеме.

Нажмите и удерживайте не менее 2 секунд кнопку /SETUP, затем выберите [AUDIO] [AUX VOL] (стр. 21).

Для прослушивания радио нажмите кнопку SOURCE и выберите [TUNER].

1 Нажмите кнопку /A.ME для переключения диапазона (FM1, FM2, FM3, MW или LW).

2 Нажмите и удерживайте кнопку

/A.ME не менее 2 секунд.

Медиасистема сохранит радиостанции на цифровых кнопках в порядке увеличения частоты.

1 Нажмите кнопку /A.ME для переключения диапазона (FM1, FM2, FM3, MW или LW).

2 Выполните настройку.

Нажмите и удерживайте кнопку / для поиска приблизительной частоты, после чего последовательно нажимайте кнопку / для более точной настройки требуемой частоты.

Нажмите кнопку / . Сканирование остановится, когда устройство найдет радиостанцию.

1 Чтобы сохранить найденную радиостанцию, нажмите и удерживайте цифровую кнопку (от 1 до 6), пока на дисплее не появится сообщение [MEM].

Штатные головы или «Конструкция выходного дня»

     Если в какой-то автомагнитоле есть возможность найти звук в цифровом формате SPDIF или шины I2s, то дальше можно поступать следующим об.

пятница, 4 марта 2016 г.

Штатные (и не только штатные) головные устройства ч.3.

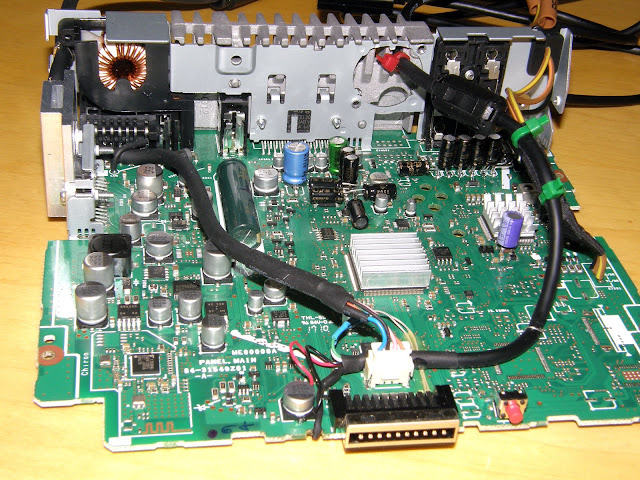

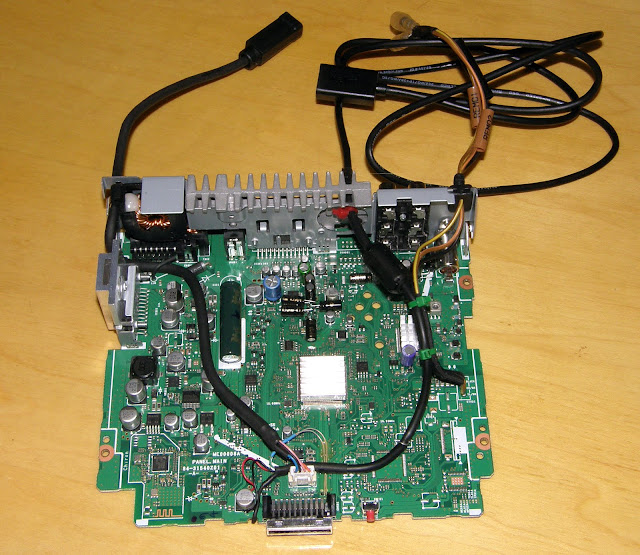

Alpine UTE-92BT.

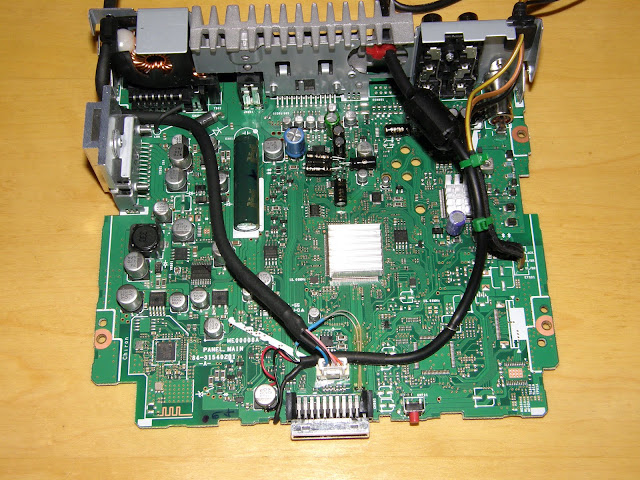

Общий вид платы:

На обратной стороне платы совсем пусто:

Прогреваем и слушаем.

Глубина сцены стала 6-7-8-9. Уже отлично!

Ну и конденсатор отмеченный синей галкой заменить на 10000,0-15000,0 мкФ.

5. Вариант с выведение USB сзади головы:

Alpine CDE-178BT.

Задача: посмотреть на предмет возможного улучшения звука через УМ и на линейных выходах.

Alpine CDA-7865R.

Задача: сделать профилактику, найти узкие места и устранить замеченные проблемы.

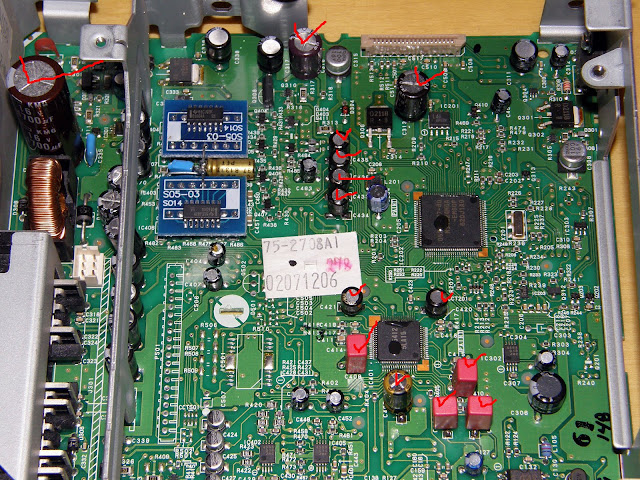

Заменяем конденсаторы в преобразователе DC/DC:

Заменяем конденсаторы на плате головы. Самое узкое место — это выходные разделительные конденсаторы номиналом 2,2 мкФ.

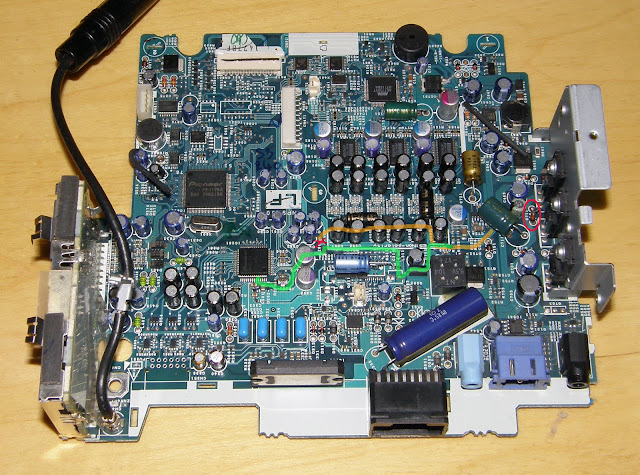

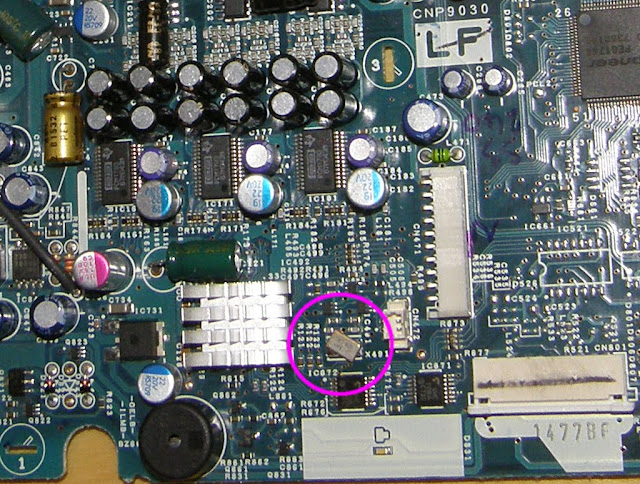

Pioneer DEH- P88RSII.

1. Если работать с линейных выходов. всё таки разделительными надо заниматься (18+6 штук), однозначно.

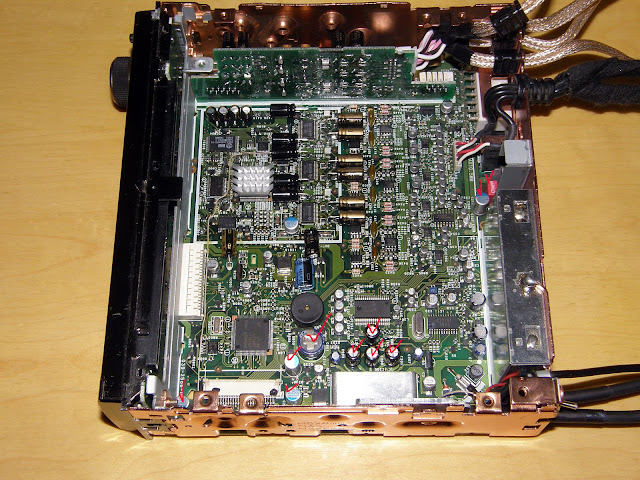

В этом варианте доработки DEH-P88RSII занимаемся разделительными конденсаторами, в том числе.

Итого — заменено/установлено 55 конденсаторов (вместе с платой CD привода).

ELNA R3A 10,0*25V, ELNA RBD 10,0*50V, ELNA RBD 22,0*25V, ELNA Cerafine 100,0*16V (красная).

Еще один вариант доработки DEH-P88RSII.

С другого ракурса:

4. Удалось найти место (рядом с разделительными конденсаторами перед УМ) и поставить на входе бортового питания конденсатор 1500 мкФ*16 вольт.
5. Кварц 7B-16.9344MEEQ-T (TXC CORPORATION) припаялся почти как положено на свои контактные площадочки, только с небольшим разворотом.

RNS 510 3C8 035 680 B

Осталось установить CD привод:

Вид сзади:

Примечания:
1. 30 кОм и 2,4 кОм.
2.

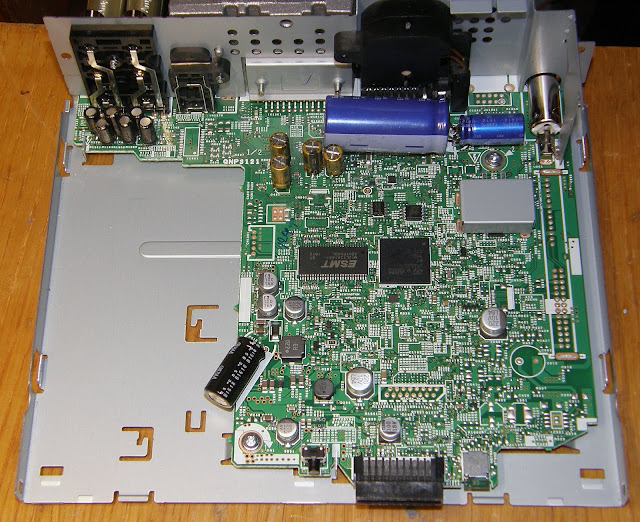

Pioneer MVH-X580BT.

Второй вариант.

Задача: доработать линейные выхода и вывести разъем USB на кабеле.

Вот так это выглядит в окончательном варианте.
Кабель USB выводим через заднюю стенку через резиновый переходник, также устанавливаем на кабель ферритовый фильтр с защелкой типа RU-50, RF-50.

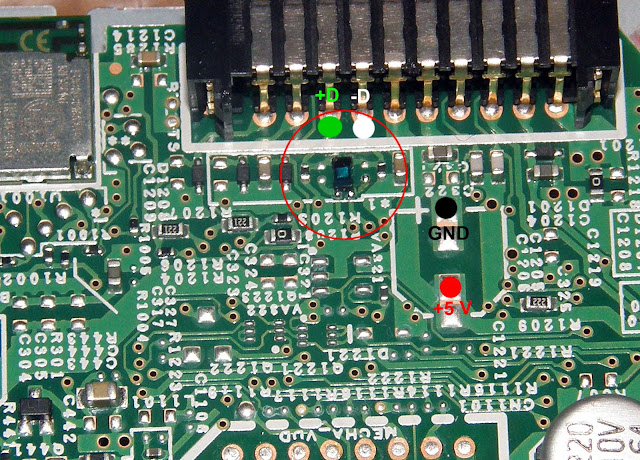

С передней панели осторожно (!) выпаиваем синфазный дроссель L1901:

В разъеме USB на передней панели остается питание, которое можно использовать для зарядки телефонов, планшетов и т. д. Ограничением на уровне 1 ампера (и защитой) питания +5 вольт заведует IC BD49101AEFS, которая стоит на главной плате.

6. По напряжению 5,75 вольта наводка .. типа искаженного синуса частотой примерно 250 кГц, амплитудой 15-20 мВ. Установка хорошего электролита (С762) уменьшает наводку до 10 мВ, твердотельного — до 5 мВ.
7. Разделительные по входам УМ — 0,47 мкФ.
8. Светят кнопки явно сильнее, чем экран. Светодиоды трехцветные, пытаться уменьшить уровень свечения устанавливая резисторы — слишком большая морока. Поэтому яркость свечения кнопок уровнял наклейкой на светодиоды кусочков белой самоклеящейся ленты (когда-то осталась от установщиков кондиционеров).

9. После некоторых раздумий появилась еще одна идея.
Все таки выхода с PM9015A явно слабоваты.. многие уже сталкивались с тем что на звук довольно сильно влияют как длина, так и качество межблоков.
Идея заключается в том, чтобы на линейные выхода (хотя-бы на 4 выхода) поставить буфера на ОУ с двухполярным питанием.. да еще и раскачать выход до 4-5 вольт RMS.
Подожду желающего на такой эксперимент.
10. При работе от встроенного УМ вместо керамики устанавливаем пленку.
12,13,15,16 ножки — это входные разделительные конденсаторы 0,47 мкФ
11 ножка — SVR, здесь добавляем 22-47 мкФ
17 ножка — ACGND, здесь нужен конденсатор примерно 2 мкФ (0,47*4= 1,88). Ставим или пленку 2,2 мкФ, или бутербродик — керамика 1 мкФ и пленка 1 мкФ.

SKODA COLUMBUS MIB II

Для первого раза ничего не придумываю, а просто повторяю вариант Алексея (предусилитель питаем от 12 вольт (10 мА), и подсоединяем входа 4-х канального предусилителя к фронту и тылу).

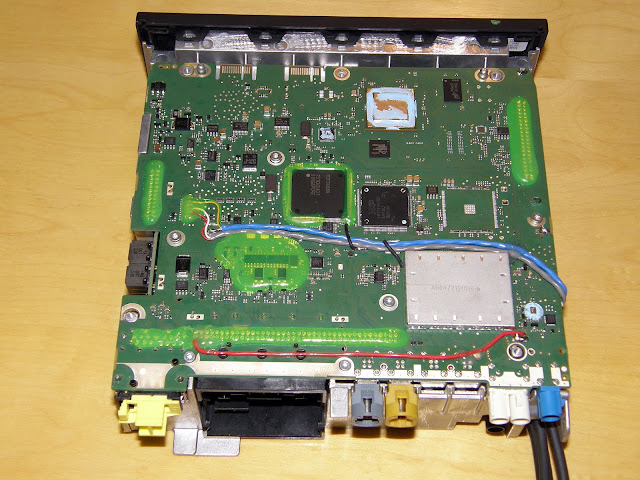

Вид нижней стороны платы головы:

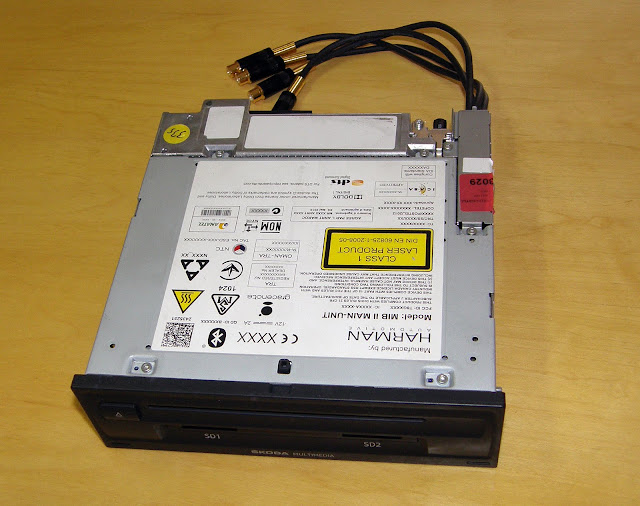

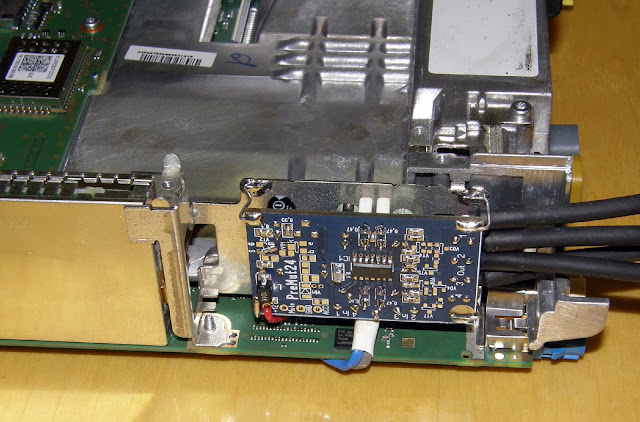

Вид головы в сборе:

Теперь ждем когда голову включат в машине и посмотрят есть ли на выходе линеек звук.

Голову включили в машине, на выходе линеек звук есть. Значит получилось.
Осталось сделать инсталляцию всего остального железа — динамки, двери, усилители и т.д.

NISSAN P/N 28185 CL71A

MODEL NO. PN-2708N

Задача: попытаться улучшить звук.
Машина далеко, голову включить без панели и экрана не могу, опять работаем в темную.

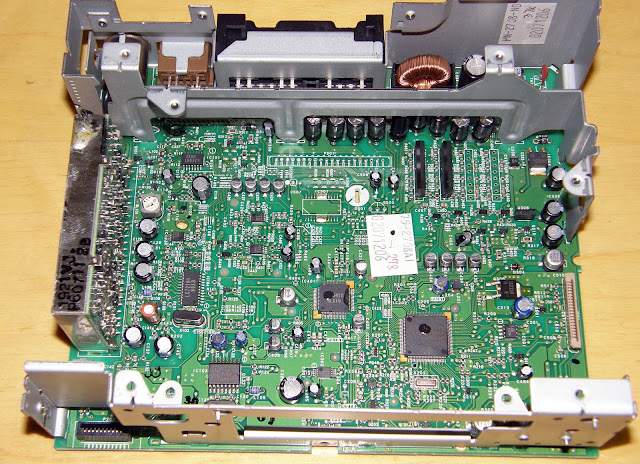

Смотрим на схему и на саму голову.
На плате достаточно много хороших электролитических конденсаторов ELNA, уже хорошо.
На фото я уже выпаял два ОУ NJM4556L.

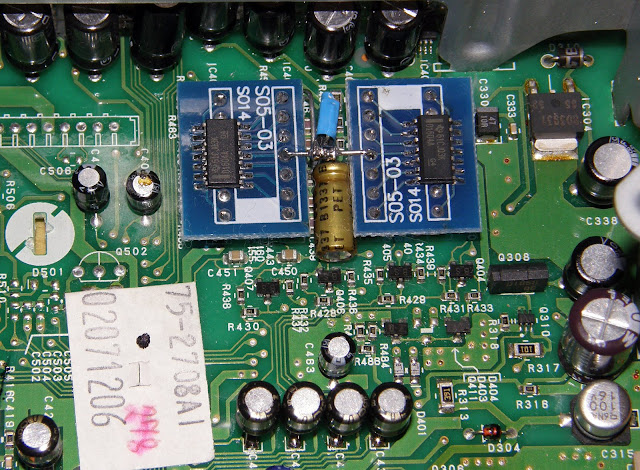

ОУ разворачиваю так, чтобы 4 ножки оказались напротив друг друга, куда и подаем питание 12 вольт, и между переходными платками есть место, чтобы лежа разместить конденсаторы в питании ОУ.

Фото с отмеченными замененным конденсаторами:

Все заработало, звук по отзывам владельца кардинально изменился в лучшую сторону.

Clarion DRZ 9255 (HX-D2).

Задача: общая профилактика БП и головы, доработка по улучшению звучания, организация оптического/коаксиального входа для работы от внешних плееров с цифровым выходом, изменение шага настройки FM с 200 кГц на 50 кГц, а также немного изменить топологию синхронизации CD привода и улучшить охлаждение.

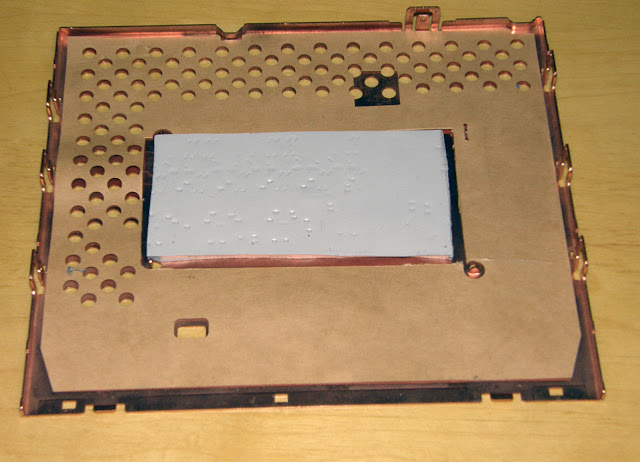

По внешнему блоку питания — сразу заглядываем внутрь преобразователей HMA-1570-2492: http://halin-af.blogspot.com/2015/06/once-again-on-dcdc-onverter-for-clarion.html,
и делаем замену конденсаторов на плате БП.
Раз уже заглядываем внутрь преобразователя HMA-1570-2492, то подбираем резисторы в делителе обратной связи контролера ШИМ так, чтобы выходное напряжение было ± 12,0-12,3 вольта (это чтобы можно было установить AD8066 и 8397)

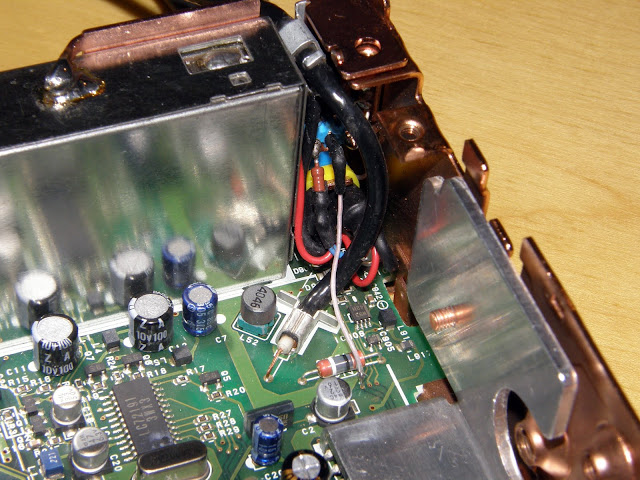

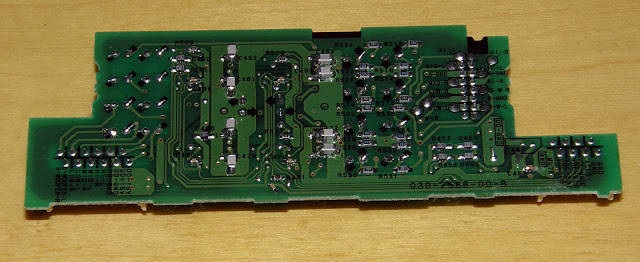

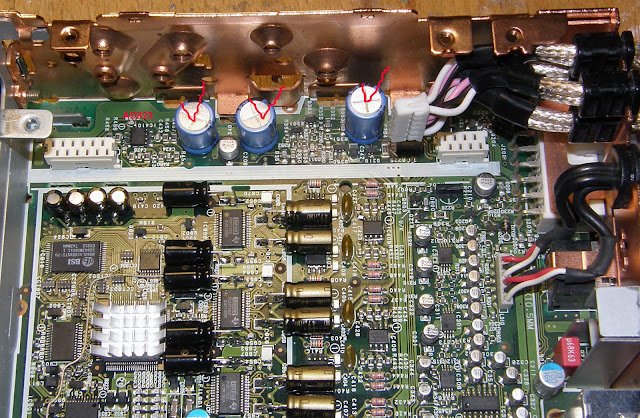

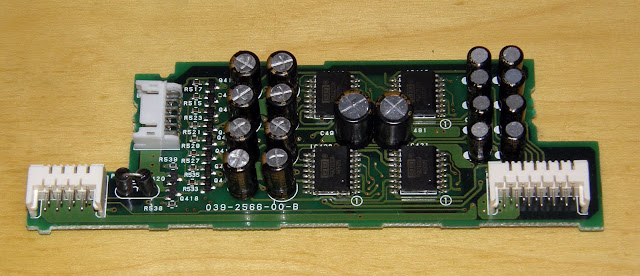

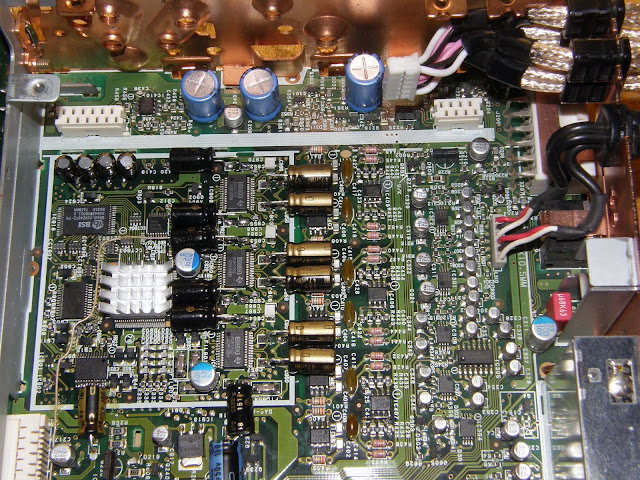

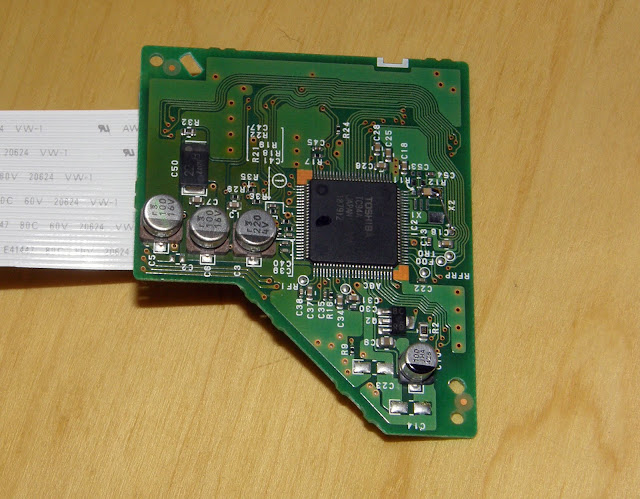

Главная плата головы:

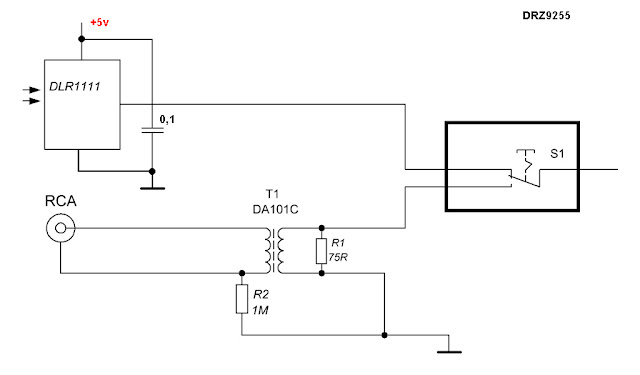

Цифровой сигнал через конденсатор 0,1 мкФ (вместо R908) сразу подаем на второй вход приемника — 12 ножка IC903.

1. FM:0R R642->R634
2. С231, С232 — 100 пФ

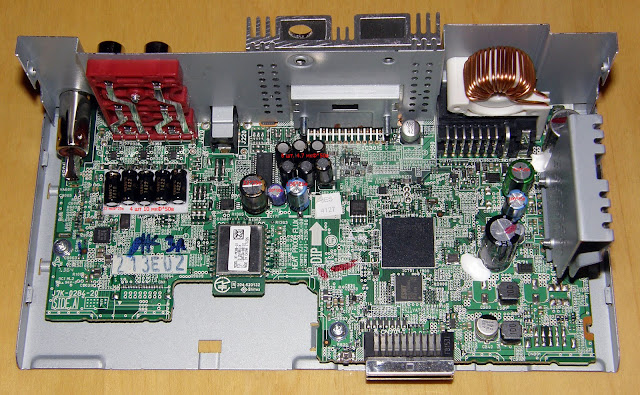

Kenwood KMM-BT304

Звук стал лучше. Отправил владельцу и ждем результатов прослушки.

Carrozzeria DEH-P01.

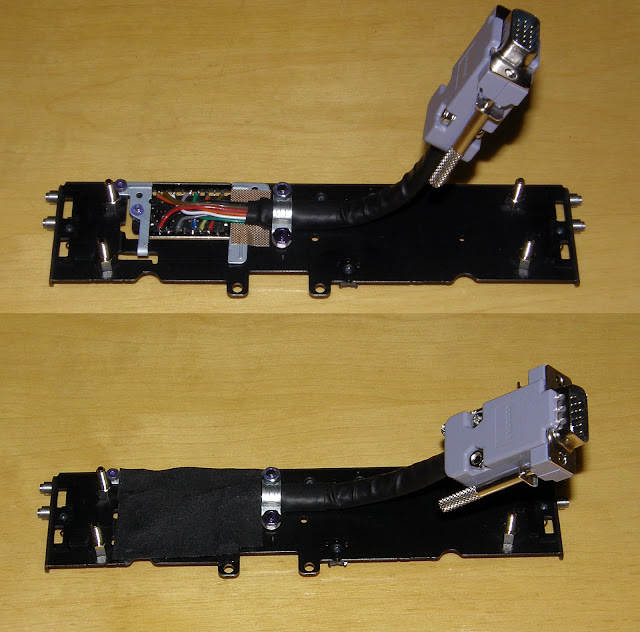

Готовим жгутик для передней панельки и припаиваем его к быстроразъемному разъему:

Вот так всё выглядит в сборе (на те светлые железки не смотрите, это я немного поспешил.. а можно и без них — пионеровский разъем CKS5273 нужно закрепить через штатные отверстия металлической панели (удерживающая пластина съемной передней панели) винтиками с гаечками.. хотя можно и так делать, все равно держатель XNC7019 уже больше не нужен:

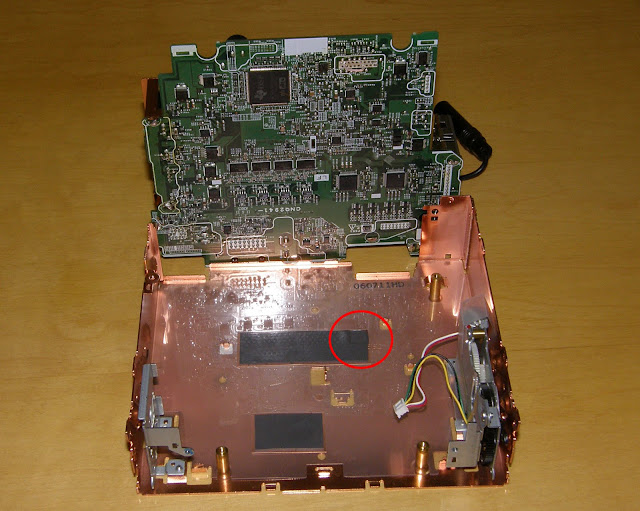

По краям удерживающей пластины прикручены четыре дистанцирующие стойки TDYSFM-M3/5, чтобы можно было её надежно прикрутить в автомобиле.

Кабель 6 метров:

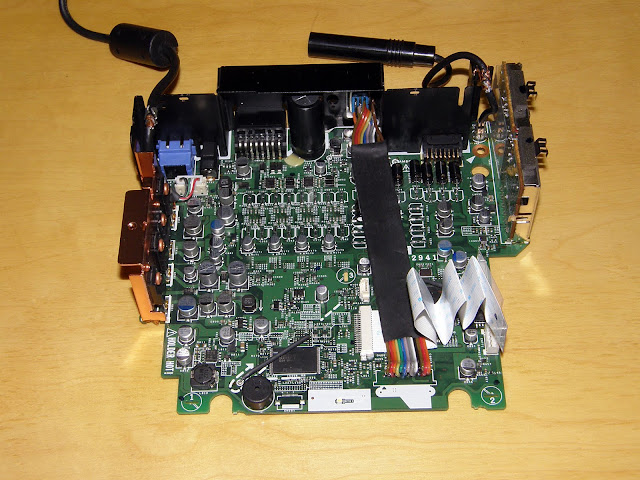

На плате убраны и заменены/добавлены некоторые конденсаторы:

На обратной стороне платы заменены некоторые ОУ и конденсаторы:

Примечания:
1. Halnziye HY100, 4W/m*k, 3,0 мм.
2. MCT06030Z0000ZP500+Sn62Pb36Ag2

198 комментариев:

хуже всего тут то, что DSP совмещен с главным процессором, поэтому вытащить не обработанный звук по i2s на внешний ЦАП не получится. Ну а так да, немного доработать по питанию. Единственный вопрос Михаил, а почему вы не ставите в качестве разделительных конденсаторов пленочные? электролиты ведь не очень, разве только из соображений компактности.

В первую очередь компактность. Это еще за счастье можно считать, что здесь установили керамические конденсаторы 2,2 мкФ типоразмера 1206. Если бы поставили 0805 — то даже малогабаритные электролиты (диаметром 3-4 мм) было-бы проблематично припаять.

Михаил, не могли бы вы написать точно какие конденсаторы на какие заменить?
Вчера поставил этот аппарат, низы мне не нравятся и вообще звук резкий по ощущению, какие номиналы мне оптимальны будут?
По бюджету хотелось бы в 1.5-2к уложиться, паять сам могу.

Пробовал ставить как разделительные: силмик2, BRD, ничиконы ES, осконы SE, санье, хитано и кошин КА3. Какие мне больше понравились — написано в сообщении и смотри фото.

Приветствую Вас! Имею штатное головное устройство BMW CIC, возьметесь ли вы выпаять с него линейные выходы через предусилитель?

Я такую голову еще не делал и вряд-ли буду. Надо в начале разбираться возможно ли включить эту голову вне машины — как подсоединить дисплей и контроллер.. а для этого нужны кабеля на дисплей и контроллера. Также есть вопрос с кодировкой под конкретную машину и включится ли голова без подсоединения к цифровой шине автомобиля.

вы правы, без доп блоков ее не запустить((

Добрый день, Михаил. Спасибо за статью, буду так же своё ГУ модернизировать. Собираюсь использовать встроенный усилитель т.к. будет чувствительные динамики и вообще чем меньше компонентов тем лучше звук как по мне. Следовательно вопрос, те конденсаторы что стоят последовательно перед УМ, можно ли поставить один плёночный вместо двух (электролита и керамики)? Планируется так же добавить радиатор сзади что бы улучшить теплоотвод. Спасибо

Да, так можно. Здесь производитель очень страхует себя и получает возможность ставить электролиты хоть с какой утечкой. поэтому лучше поставить пленочные конденсаторы.

Спасибо за статью, очень познавательно. Сам я валяюсь владельцем 92, будут задействован только линейные выводы. У себя в городе смог собрать только комплект из silmic'ов. Сильно ли скажется на звучании? И когда можно ожидать продолжение статьи? Очень хочется вынести aux и USB. С уважением, Дмитрий

Михаил, а зачем вообще производитель перед УМ ставит два последовательных конденсатора (керамика и электролит)? Если УМ боится смещения по постоянке (утечки электролита), то зачем производитель вообще ставит электролит? Какая в этом логика? Почему он не обходится одной керамикой?

Здравствуйте, хочу сделать твик Alpine UTE-92BT по вашей статье. Хотел бы уточнить
по номиналам конденсаторов:
1)Выходные разделительные конденсаторы ELNA Silmic II и RBD номиналом 10,0-22,0*35v это те что на фото отмечены синими галками? Можно ставить номиналом от 10 до 22?
2)Все зеленые галки это 3.3?
3)На Cref у BD37067 — ELNA Silmic II 22,0*25v, Это конденсатор над керамическими на 2.2?
4) по питанию добавляю 0,1 NPO Murata c Nichikon KA 100,0*35v. Те сначала Чип-конденсатор, а к его контактам второй? Добавляются на пустое место рядом с BD37067?
Извините за глупые вопросы. Слабо в этом разбираюсь, но хочется сделать все самому.

Привет!
Получится кратко:
1. Да, можно ставить в пределах 10-22.
2. Да.
3. здесь вместо стокового, припаиваю 22,0
4. Да, в начале чип и сверху электролит. На пустое место.

Здравствуйте. Хотел еще уточнить по производителям конденсаторов. Что за фирма RBD- это конденсароры на саб? Нет возможности купить Nichikon KA,SANYO OS-CON SE и RBD. Есть Nichicon FG, Nichicon KZ, ELNA Silmic II и ELNA Cerafine. Посоветуйте пожалуйста варианты замены

Это неполярные конденсаторы фирмы ELNA, серия RBD.
http://www.elna-america.com/products/pdf_files/AL/RBD.pdf
Как разделительные можно ставить ELNA Silmic II, если влезут по габаритам — тогда можно ELNA Cerafine.
Там где оскон — желательно поставить самый низкоимпедансный конденсатор, что найдется.
На место Nichikon KA подойдут Nichicon FG, Nichicon KZ.

Т.е. те, что на саб идут 2шт — биполярные? Может можно поставить биполярные Nichicon ES?
0,1 NPO Murata — можно любой cmd, например подойдет Samsung SMD 0603 0.1uF (X7R) 50v?

Можно и ES поставить. Но RBD просто лучше по звуку. я бы их на все каналы поставил, просто у меня в то момент не было нужного количества. Но и силмики2 неплохо.
Можно и 0,1 X7R поставить.. просто у 0,1 NPO ESR 12 Ом (100 кГц), а у 0,1 X7R — 120 Ом. то есть NPO лучше "хвосты" у ВЧ наводок отрезает.

Здравствуйте. Хочу проконсультироваться на счет переноса USB. Один человек просто подпаялся к разъему для съемной панели, у него все работает флешку и веник считывает. Можно ли просто подпаяться или нужно еще какие то доработки делать?
https://e-a.d-cd.net/609a696s-960.jpg

По стандарту USB 2.0 есть спецификации (их можно почитать на usb.org, которые определяют, в частности электрическую часть, чтобы обеспечить безопасность, надежность и максимальную пропускную способность. На цифровой шине на входе должны стоять супрессора для ограничения высоковольтных наводок и статики (чтобы не убить входную микруху), должен стоять синфазный дроссель (чтобы уничтожить синфазные наводки).. ну и так далее.
Простая припайка без этих цепей, хоть и позволяет читать флешки.. но это до поры до времени и есть риск, что оно в один прекрасный момент перестанет работать.
В данной голове все эти цепи остались на плате передней панели.

Михаил, здравствуйте. А есть работа по переделке ШГУ форд куга 2013 или форд фокус 3, радио пакет 7. Отдавал у себя в городе ШГУ на выпайку линеек, выпаяли напрямую с процессора, без пред. усилителя, теперь противно хлопает саб при старте двигателя.

Привет! Здесь вопрос согласования временных по включению/отключения головы и усилителя. От чего включается усилитель? В автомобиле есть команда типа АСС?
Общая задача при пуках:
При отключении — первым выключать усилитель
При включении — первой включать голову.
При заводке машины .. тут бывает несколько вариантов в зависимости от того что отключается при заводке машины — голова или усилитель и тогда это устройство .. например, придерживается включенным на время заводки (3-5 секунд)по цепи АСС (ремоут) простой цепочкой: последовательно диод и параллельно конденсатор.
https://www.drive2.ru/l/2285619/

Добрый день. Ремот взят с антены, питание там появляется сразу после снятия с охраны, пропадает после постановки на охрану по истечению 8 минут. Хлопок есть как при старте так и при засыпание. Причем если запитать напрямую ремот от АКБ хлопок есть, если отключить линейки хлопка нет. Также ранее было подключение через высокий уровень на усилителе, запускался усел при появление сигнала на данном входе, это происходило также при снятие с охраны, т.е алгоритм запуска не изменился только подача сигнала. Хлопка при подключение по высокому не было. Прочитал кучу инфы, нашел только одно решение с помощью PreAmplifier 4K-13MP Rel Mute, но там нет схемы подключения.

Для предусилителя все равно надо искать в голове сигнал Mute.
При подключении по высокому хлопка не было, так как как штатно срабатывало Mute в УМ головы.
Сейчас скорее всего во время заводки отключается голова. Поэтому надо попробовать придержать голову включенной, но это возможно только если в голову поступает внешний АСС. Если такого сигнала нет. тогда плохо.
Ну да. — или отключать усилитель во время заводки, тогда пока он опять включится — голова успеет включится.
Это в начале надо попробовать сделать вручную (то есть когда начинаешь заводить машину — отключить ремоут и как только двигатель завелся, опять подключить ремоут). Если все получится, тогда можно прицепить к стартеру релюшку, которая на время работы стартера будет размыкать цепь ремоута усилителя.

По сигналу Mute информация как раз есть (цитата данного сообщения ниже), из данного сообщения и нашел информацию про пред. усилитель. Михаил, посоветуйте пож. оставить без предварительного и бороться только с хлопком или лучше его поставить? И еще подскажите будет ли работать транзисторный ключ как указанно в тексте ниже через сигнал Mute?

"В свою магнитолу РП-7 поставил предвар Халина http://halin-mazda3.blogspot.com/2013/06/mp201304.htmlhalin-mazda3.blogspot.com -PreAmplifier 4K-13MP Rel Mute на MUTE через делитель подал сигнал со 2й ноги УМ (это как раз вход MUTE ) и все работает как надо — нет баханий никогда. Если проще, то можно сделать транзисторный ключ и сигнал на его включение брать со 2й ноги УМ."

Это хорошо, что в РП-7 есть аналоговый сигнал Mute, значит можно избавиться от хлопка.
Транзисторные ключики (то есть ключики Mute) можно сделать и отдельно.. но лучше все таки поставить предусилитель — бас будет лучше. Предусилитель можно взять побюджетнее, например PreMute24 (MP2015/24) — он тоже с ключиками Mute. Такие преды есть у Toshik S@N с Москвы.. могу выслать слой, если есть возможность сделать пред самому.

Здравствуйте, тут писали "хуже всего тут то, что DSP совмещен с главным процессором, поэтому вытащить не обработанный звук по i2s на внешний ЦАП не получится"
Вопрос, а чем хуже обработанный сигнал и если взять его, но перекодировать RNS510 linear 12Db
http://www.my-gti.com/1411/volkswagen-rns-510-coding-when-installing-with-a-factory-amplifier
или как то иначе есть много вариантов в Vagcom

Звук записан в цифре. Любое преобразование (АЦП, ЦАП) не идеально. Лучше всего когда путь сигнала: цифровой носитель, ЦАП и усилитель.
Здесь получается путь: цифровой носитель, ЦАП, АЦП, ЦАП и усилитель.

т.е. совмещен еще и ЦАП или идет обработка сигнала в цифре с выдачей на ЦАП?

Я имел в виду, что получается путь: голова (цифровой носитель, ЦАП), внешний процессор (АЦП, ЦАП) и усилитель.

Все понял выхода цифры нет. А какой дешевый 2-х диновый аппарат можно взять для вывода цифры, как в Кенвудах 257 и т.д.

Такой оказии, насчет 2 диновых, не было.
Если внутри головы будет стоять отдельный ЦАП, к которому подводятся сигналы i2s, тогда цифру можно вывести.

Михаил штатная магнитола CD30MP3 (opel astra) линейный выход взят со входа усилителя , выведено через TDA3810 (на прямую сигнал слабый саб еле играл) линейный подключен к minidsp2*4 и далее к усилителю. Звук все равно не нравится. как улучшить? может miniDSP на прямую подключить или нужен все таки пред усилитель?

Микруха TDA3810 предназначена ну уж для очень бюджетных решений звука. Мало того она просто сама искажает звук 0.1%, к максимуму 0,2%, а если еще включить пространственное стерео — то звук вообще получается "веселеньким".
Надо пробовать — если miniDSP вытянет по чувствительности без наводок — то можно так и оставить.
А в чем проявляется не нравится — мало басов, вялая середина.. нет ВЧ?
Дело не только ведь в голове — может так звучит miniDSP (ведь там звук оцифровывается, обрабатывается и опять превращается в аналог в выходных ЦАПах).. может это такие усилители, может что с акустикой.
Пробовал-ли подавать в miniDSP сигнал с гарантированно хорошего источника звука? Как при этом звучало.. был нормальный звук?

Подключу напрямую. Тогда miniDSP в голову встроить что бы кабель со входа усь магнитолы до ДСП пыл коротким? Выход у проца тоже слабый 1В. По звуку бас качественного не хватает сам звук в общем стал лучше но не на много. Может сама голова искажает и можно то то сделать что бы изначально линейный сигнал был хорошим, а процессором потом все настроить

Ясно, что чем короче путь, тем меньше вероятность наловить наводок и т.д.
И все так надо попробовать подать сигнал на miniDSP с хорошего источника звука, чтобы понять где проблема.

Здравствуйте. Внимательно прочитал саму статью и все комментарии, но возник ряд вопросов так как в типах конденсаторов разбираюсь не очень. У меня UTE-92BT. С удовольствием отдал бы его Вам на доработку, но к сожалению такой возможности нет, так что видимо придется лезть в него паяльником самому. Опыт пайки плат есть.

Вы заменили разделительные конденсаторы на выходе на ELNA RBD для сабовых каналов и ELNA Silmic II для остальных, но на сколько я понял по комментариям, предпочтительнее все 6 поставить ELNA RBD? Какие предпочтительнее поставить 10 мкФ или 22мкФ? Есть возможность достать и те другие.

Разделительные между ЦАПом и процессором Вы заменили на ELNA Cerafine 3,3мкФ. ELNA Cerafine — это другой тип конденсаторов, чем RBD или сюда тоже предпочтительнее поставить RBD? Какую емкость предпочтительнее использовать, 2.2мкФ или 3.3мкФ так как Вы указали, что можно использовать любые из этих двух номиналов.

На Cref у BD37067 Вы установили ELNA Silmic II 22,0*25v. Он здесь предпочтителен или лучше было бы RBD или Cerafine?

К сожалению найти 0,1 NPO Murata и SANYO OS-CON SE не удалось. Доступно много разных SMC конденсаторов Murata емкостью 0,1мкФ, но какой именно нужен? По какому признаку подбирать?

Из OS-CON удалось найти конденсаторы Panasonic. Вроде как LowESR, Я так понимаю — это именно то, что нужно. Этот параметр Вы имели в виду указывая, что нужно найти конденсатор с как можно более низким импедансом?

Навалил я вопросов, конечно. Возможно даже глупых, но я был бы очень признателен если бы Вы могли на них ответить. Заранее большое спасибо!

Привет!
Есть исключения, но больше мне нравятся ELNA RBD. На саб лучше ставить 22 мкФ, на остальные каналы можно ставить 10 мкФ.
Достаточно 2,2 мкФ.. ну а тип — тут скорее всего сработал принцип, что если во всей цепи канала ставить один тип конденсаторов, можно как умножить положительные качества, так и отрицательные. Поэтому на всякий случай лучше мешать разные типы кондесаторов.
На Cref достаточно поставить просто хороший конденсатор.
Придется ставить, что есть в продаже из X7R. Чтобы было понятно — у 0,1 NPO на частоте 100 кГц ESR составляет 12 Ом, у X7R и др. — примерно 120 Ом.
Да, я имел в виду конденсаторы LowESR.

Здравствуйте! А какие электролиты и где вы использовали в 580-м? Как я понял, не только на линейных?

На выходе линейных — ELNA RBD (на саб 22 мкФ, остальные 10 мкФ). Аналоговое питание PM9015A 5,75 вольт( С762 100 мкФ) и средние точки (С767 и С768 по 47 мкФ) лучше всего nichicon FG, в цифровое питание какой-нибудь твердотел.

И еще вопросик) Какие именно конденсаторы на плате идут на сабвуферный выход? Просто Силмиков всего 4 штуки, на саб тогда KZ поставлю.

Которые самые средние посередине. то есть по краям фронт и тыл.
Ну и на всякий случай прозвони

Михаил, здравствуйте! Твикнул по вашему методу UTE-92BT. Подскажите пожалуйста, сколько по времени нужно "прогревать" устройство? По Вашему мнению? Спасибо!

Привет!
В зависимости от примененного типа конденсатора и места где он стоит, разница по времени есть, но в целом: низкочастотный диапазон.. можно сказать, что прогрелся через 5-15 часов, а СЧ/ВЧ — окончательный прогрев через 30-100 часов. Если нет заранее прогретых конденсаторов, то обычно я включаю аппарат на сутки (все линейные выхода нагружены на резисторы 2 кОм, громкость на максимум), после чего можно уже выслушивать какой получается звук.

Здравствуйте! Подскажите, пожалуйста, по 3 пункту в примечаниях по Alpine Ute-92. Там указана емкость конденсаторов, но не указан требуемый вольтаж. Правильно ли я понял, что на место 2 конденсаторов в желтом овале ставится один пленочный? В красном овале нужен конденсатор на 47 мкФ? Заранее спасибо.

Привет!
Да, ставим один пленочный.. пленочные конденсаторы обычно начинаются от 50 вольт, так что выбираем приемлемые по габаритам в пределах 50-100 вольт.
В красном овале, при всех раскладах, больше 10 мкФ ставить нет смысла.

Добрый день. Подскажите по Пионер Х580.(1) Если магнитола будет работать от встроенного УМ, то меняются 4 керамических конденсатора(с1301,1302,1303,1304) на входе УМ на пленочные? Если да , то какой марки?(можно более точно маркировку с цифрами). (2)У вас в примечании под п.4(4. Резисторы 750 Ом (а бывает стоит 820 Ом) на линейных выходах заменяем на 330 Ом.) Где эти резисторы (нумерация на плате)? и насколько шерстил форумы, то упоминание о замене их только у вас. Насколько важно их менять? Спасибо.

Привет!
Обычно я ставлю или Виму MKS02 или что-то из эпкосов MKT или Cornell Dubilier 168 серию и др.
Эти резисторы находятся рядом с выходными разделительными конденсаторами, они маленькие — типоразмер 0402.
Насколько важно?
На практике производители голов и усилков делают соотношение сопротивлений входов/выходов 30-60 (10-20 кОм/330-200 Ом), так как при соотношениях 10-20 ну очень уж слышно влияние на звук межблоков.

Обращаюсь к Вам Михаил еще с одним вопросом. Вы, как человек, который вращается в кругах радиоэлектроники, не могли бы Вы просветить ,насколько часто попадают поддельные конденсаторы:в частности меня интересует Силмик 2, RBD .И если имели местослучаи,то как их визуально можно отличить? Спасибо.

Мне тяжело сказать насколько часто попадаются подделки, так как я покупаю конденсаторы только у тех, в ком я на 100% уверен, что они их тягают или от производителя или от проверенных поставщиков, типа digikey.com, tme.eu, farnell.com.. и т.д.
Раньше были случаи.. внешне иногда тяжело определить, но при проверке ESR сразу видно оригинальный, или поддельный.. если, к примеру, у силмика2 22 мкф*25v составляет 1,6 Ом, а у RBD 10 мкФ*50v составляет 0,88 Ом (ясно, что на измерять одним и тем-же измерителем ESR). и если вдруг получаются другие значения ESR, то это или неисправный конденсатор или подделка.

Михаил, добрый день, подскажите пожалуйста по конденсаторам по части УМ для UTE-92BT, какой тип конденсаторов лучше брать для УМ части (FG, KZ, ES, Silmic, Cerafine)? Заказывать все буду в аудиомании.
1) Пленочные конденсаторы желтыми овалами — на какое напряжение использовть? В аудимонии нет пленочных. Какие именно конденсаторы порекомендуете искать?
2) Конденсатор красным овалом — использовать только 10 мкФ? На какое лучше напряжение подобрать конденсатор?
3) Конденсатор отмеченный знаком вопроса — 47 мкФ — на какое напряжение необходим?
4) Конденсатор синей галкой — необходим именно также на 16 В? Доступны только Nichikon FW 15000мкФ, но есть они только на 10В.
Заранее огромное спасибо за помощь.

Привет!
Указанные конденсаторы хорошие, но надо следить за габаритами, то есть искать 5*11
1. Пленочные конденсаторы, как правило начинаются от 50 вольт.
В этом месте играет роль габариты, поэтому выбираем конденсаторы как можно меньшие по габаритам и с длинными ножками. Задача найти малогабаритные? там будет достаочно номинала 1 мкФ.. например Wima MKS02..
2. Да, там нужен максимум 10 мкФ, но если ставить разделительные по 1 мкФ, то там нужно поставить 4,7 мкФ. Напряжение от 16 вольт и выше.
3. От 16 вольт и выше.
4. От 16 вольт и выше.

Добрый день! На процессоре Audison bit ten шипит правый канал. Отдал в мастерскую, поменяли ОУ, несколько кондеров и резисторов, послушал два месяца и опять вдруг начал шипеть тот же правый канал. Может встречались с такой проблемой или по опыту можете подсказать в чем причина?? Штатный ОУ меняли на ОУ другого производителя. И в течении этих двух месяцев, пока работал процессор нормально, все таки замечал на правом твиттере при повышенной громкости искажения высоких частот.

Привет!
У Audison bit ten много нареканий на шумы.. — есть и программные глюки, есть проблемы по железу. Если это из первых серий (первые две цифры серийного номера до 22), то там надо менять C15 и С16 на низкоимпедансные.
Каждый случай шумов требует исследования конкретного процессора.. иначе можно долго гадать. Пока вижу, что надо посмотреть и проверить установленные новые конденсаторы. возможно они потекли.

Михаил, субъективно, что лучше по звуку после твика 580-й или 92-я.

Спасибо. Если прикинуть, в аналог 580-го с дисководом заменяемые кондёры вылезут.

Пробовал делать.. была DEH-X8800. Все конденсаторы устанавливаются (в основном лёжа), за исключением добавления большого конденсатора по входному питанию (максимум что можно добавить — это точно такого-же по диаметру на 2200*16).

Михаил, здравствуйте!
Подскажите, пожалуйста, для систем без внешнего усилителя имеет ли практический смысл делать биампинг на встроенном усилителе головы через "разделенный" кроссовер акустики.
То, что становится удобнее регулировать соотношение мидбаса к твиттеру — понятно. А улучшается ли при этом качество звучания на практике? Само собой магнитола обеспечена прямым питанием от АБ проводом 4мм2 и после дросселя установлено два кондера по 10000.

Привет!
Имеет смысл.. и так часто делают. Качество звучания улучшается.
Другой вопрос, что получается качественно, но если не выбрать правильную акустику — то получается негромко. Негромко — потому при таком построении на фронт на два канала будет использоваться всего мощности (18+6)*2=40 Вт. Поэтому надо стараться выбирать акустику в паспорте которой производитель написал что чувствительность составляет 93 дБ/Вт/м .. ну хоть какая-то есть надежда, что это правда. И это должно в основном касаться мидов. пищалки, как правило, все довольно чувствительные.

Понятно, спасибо!
Голова – Alpine IVE-W530BT, миды — Helix Р206 (чуйка 90дБ), плюс есть внешний активный сабик небольшой мощности.
Получается, что для таких мидов вариант биампинга — не очень?

И ещё: если всё же делать такой биампинг, то можно ли выкинуть последовательный резюк пищалки? Логика подсказывает, что лучше выкинуть, но могут быть нюансы, про которые я не подозреваю.

Если резистор стоят после конденсатора, тогда действительно есть нюансы, так как конденсатор рассчитывается на частоту раздела в зависимости от сопротивления пищалки на частоте раздела и этого гасящего резистора (который выравнивал тоналку). Страшного ничего нет.. надо просто чтобы или слухач или по приборам (измеритель АЧХ) подобрать нужную емкость, чтобы раздел пищалки правильно стыковался с частотой раздела мида.

Играть то Р206 будут.
..чтобы было понятно — соотношение примерно такое: у Р206 при 60 ваттах будет такая-же громкость, как у динамика с чувством 93 дБ при 30 ваттах.
Или по другому: у динамика с чувством 93 дб на 9 ваттах будет такая-же громкость, как у Р206 при 18 ваттах.

Сделал.
Честно говоря, результат превзошел все мои ожидания. Я предполагал, что результат будет на уровне исчезающих ощущений, но он оказался настолько явным, что я до сих пор не могу понять отчего же он настолько хорош.

Изначально было: голова – Alpine IVE-W530BT в стоковом состоянии + два конденсатора по питанию после дросселя по 10mF, а само питание прямым проводом 12AWG от АБ. Спереди акустика Helix P236 (миды в дверях, пищалки в стойках), в задних дверях миды Helix DB без ограничений по полосе. В дверях полная шумо-вибро подготовка.

Что сделано? Миды в задних дверях отключил, штатный кроссовер фронтальной акустики "разделил" (просто сделал второй вход) и пищалки подключил к тыловым каналам. Всё.

Результат:
Во-первых, бас стал значительно глубже, четче, собраней — это меня сильно удивило и я не могу понять почему так произошло. Раньше басило сразу 4 мида, а теперь два, но при этом бас стал значительно глубже и собраней. Вероятно ранее из-за того, что миды разные, в самом нижнем регистре они были не синхронны и бас вычитался. Ну а плюс теперь микросхеме УНЧ проще обеспечить только одну пару мидов достаточным током, что сказалось на собранности баса.
Во-вторых, сцена локализовалась четко спереди и поднялась на удивление очень высоко — на уровень глаз.
В-третьих, тональный баланс между мидом и пищалкой удалось выровнять фэдером (немного понизил уровень пищалки).
Ну и в общем и целом звук стал прозрачнее.
И, что касается громкости, — с этим не оказалось никаких проблем, громкости предостаточно.
Мой небольшой сабик теперь даже оказался лишним, пока отключил его, так как он теперь только портит бас, но ещё поиграюсь с его настройками, возможно удастся его встроить в звуковую картину без огрехов.
PS: УНЧ в голове — LV47002P.

Alpine ute-201bt

Магнитола допускает установку через линейный выход внешнего усилителя звука; для улучшения качества работы рекомендуется отключать питание встроенного устройства. Для управления подачей напряжения используется меню Power IC, следует установить параметр Off. Для использования накопителей USB требуется открыть заглушку порта и установить устройство или переходной шнур. Для начала воспроизведения требуется зайти в раздел Source и найти параметр USB Audio.

Для подключения внешнего проигрывателя используется коммутация через порт Aux, находящийся на передней части головного устройства. Для подсоединения требуется дополнительный кабель, оснащенный штекером RCA и малогабаритным цилиндрическим разъемом диаметром 3,5 мм. Некоторые модели плееров подсоединяются кабелем с унифицированными разъемами диаметром 3,5 мм. Для выбора источника звука требуется нажать на кнопку Source и дойти до поля Auxlinary.

Предварительно требуется активировать работу порта Aux через меню настройки.

Встроенный контроллер Bluetooth позволяет подключать сотовые телефоны и смартфоны, а также выполнять телефонные разговоры в режиме «свободные руки». По умолчанию функция Bluetooth отключена, требуется активация параметра через раздел BT In. Магнитола позволяет подключать беспроводные портативные проигрыватели, поддерживающие режимы A2DP и AVRCP. Для начала прослушивания композиций требуется найти раздел BT Audio, поиск выполняется последовательными нажатиями на кнопку Source.

Запуск воспроизведения и остановка осуществляются стандартными клавишами на передней панели головного устройства. Выбор файла производится кнопками перехода (отмечены пиктограммами в виде двойной стрелки). Для поиска нужной композиции необходимо нажать на клавишу Enter, затем, вращая регулятор громкости звука, найти требуемую папку. Войти внутрь папки с файлами при помощи нажатия на регулятор звука, а затем по аналогичному алгоритму начать поиск композиции.

При использовании смартфонов Apple имеется возможность настройки параметров магнитолы через приложение Alpine TuneIt. Смартфон подключается через коммутационный шнур USB или по протоколу беспроводной связи Bluetooth. Имеется встроенная функция уведомления о поступивших сообщениях в сети Facebook — информация отображается на дисплее головного устройства (не более 20 символов).

Совместимость автомагнитолы Alpine UTE-92BT

Представленная вниманию магнитола отмечена рядом полезных функций в плане совместимости с иными устройствами.

1. Alpine UTE-92BT совместим с приспособлениями мобильной связи.
2. Подключение магнитолы происходит с использованием разъёма для слотов накопления памяти. Поэтому нет больших проблем с сопряжением аппарата с иными средствами.
3. Для подключения Alpine UTE-92BT необходим оригинальный кабель.
4. Отдельно происходит процедура поиска по нескольким категориям. В их числе плейлисты, песни, альбомы с исполнителями. Можно также выполнить данные операции с подкастами и по жанрам. Существуют варианты проведения поиска по композиторам и для аудиокниг.
5. Есть привычный поиск алфавитного типа и поисковик по процентному принципу.
6. При необходимости осуществляется прямое управление телефонами.
7. Воспроизведение композиций происходит с применением пропусков по верху и низу. Также это возможно в трековом варианте, что очень удобно, когда пытаешься найти любимую композицию.
8. Для любителей услышать новую композицию подойдёт функция случайного воспроизведения, которая даёт возможность автоматического выбора трека, согласно алгоритму, прописанному в памяти процессора магнитолы.
9. Есть вариант повтора воспроизведения композиции для тех, кто хочет несколько раз прослушать любимый трек с песней.
10. Если смартфон разряжается, то это можно быстро исправить, подключив его к магнитоле. Для этого предусмотрена возможность подзарядки аккумулятора.
11. Когда не хочется копаться в настройках, можно воспользоваться автоматическим режимом на основе беспроводной связи.

Плюсы и минусы

Alpine UTE-92BT отзывы имеет как положительные, так и отрицательные. Владельцы отмечают такие положительные параметры магнитолы Alpine:

• высокое качество звука при прослушивании любых музыкальных файлов;
• считывание информации с накопителей нескольких типов;
• простой и понятный интерфейс, облегчающий настройку оборудования;
• наличие встроенного режима громкой связи;
• чтение музыкальных файлов нескольких форматов;
• возможность ручного изменения цвета подсветки в соответствии с окружающей обстановкой;
• встроенная система диагностики системы, выводящая коды ошибок на экран.

К недостаткам рассматриваемого в обзоре мультимедийного оборудования относятся:

• сложность настройки звукового сопровождения (у начинающих пользователей часто возникают трудности с выбором установок эквалайзера);
• возможность сброса настроек только путем отключения устройства от бортовой сети;
• неудобство считывания информации с узкого дисплея.

Впечатления от магнитолы

Для начала следует разобраться с внешним видом предлагаемого устройства. Как отмечают эксперты и потребители, которые уже успели приобрести автомагнитолу, она проста и надёжна. Например, рукоятка, которая осуществляет регулирование уровня громкости, прекрасно ложится в руку и удобна при управлении.

Отдельно стоит остановиться на логичности расположения клавиш, управляющих режимами работы аппарата.

Аппарат имеет стильный дизайн, что, с первого взгляда, выглядит неожиданно для бюджетного варианта. Это ещё один плюс в пользу такой модели, которая может достойно украсить салон любого транспортного средства вне зависимости от кошелька потребителя.

Для того чтобы удобно было управлять аппаратом в ночное время имеется подсветка как экрана так и кнопок. Что особенно интересно, так это то, что она может выбираться в различных оттенках по желанию самого клиента. Есть вариант выбора цвета по отдельным секторам экрана. Это оригинальное решение, которое редко встречается в других аппаратах такого класса.

Передний блок магнитолы может демонтироваться. Делается это без усилий. Для удобства пользователя данная процедура максимально облегчена производителем. Тоже самое происходит и в обратном порядке, когда панель устанавливается на магнитолу.

Впереди на устройстве имеется специальный разъём. В него можно вставлять внешний накопитель памяти, который позволяет значительно расширять возможности аппарата в плане прослушивания музыкальных композиций и просмотра видео материалов. Чтобы защитить его от возможного засорения или попадания влаги, предусмотрена специальная шторка, которая стильно вписывается в общий дизайн устройства. Пользователь быстро находит её, благодаря приятной подсветке.

Тыльная часть аппарата содержит тройку выходов. Каждый из них — это пара проводов такого элемента как предусилитель. Они имеют возможность работы во фронтальном режиме. Отдельно хочется отметить режим усиления по каждому из каналов, который прекрасно подходит при организации миниатюрного кинотеатра в салоне машины.

Переключение режимов происходит на панели, установленной впереди устройства. Надо просто нажать одновременно пару клавиш.

Если необходимо использовать режимы поканального усиления, то выбирается граница снизу от 1 кГц до верхнего предела в 20 кГц.

Тоже самое происходит и с показателем крутизны в устройстве, а также спада. Это фильтрация одного из лучших вариантов для данного класса устройств.

Хочется обратить внимание и на временную индикацию, которая присутствует в магнитоле. Предусмотрена возможность её коррекции

Присутствует эквалайзер параметрического типа, состоящий из девяти полос. Это позволяет добиваться в машине прекрасного звучания любой из композиций.

Чтобы произвести подключение аппарата существует вариант сопряжения его с рулём. Для этого предусмотрены провода со встроенным интерфейсом. Его можно программировать для любой модели транспортного средства, что в принципе и произведено. Главное, чтобы у машины было управление резистивного типа. В ином варианте управления предусматривается вход на согласованный интерфейс. Его необходимо купить отдельно.

Звучание в устройстве приятное. Отмечается бас с достаточной насыщенностью и прекрасные средние частоты с достаточным верхним пределом.

Магнитола поддерживает современные стандарты, что соответствует классу аппарата, оснащённого полным набором компонентов системы.

Инструкция для пользователя

Прилагаемая к Alpine UTE-92BT инструкция содержит рекомендации по эксплуатации:

• для протирки оборудования разрешается использовать мягкую тряпку;
• перед включением оборудования в зимнее время требуется прогреть салон автомобиля до температуры -10°С;
• возникающее при воспроизведении компакт-диска дрожание указывает на появление конденсата, дальнейшее прослушивание возможно после испарения воды;
• запрещается установка в магнитолу поврежденных и треснувших дисков;
• не допускается удерживание или выдергивание диска в момент загрузки внутрь;
• запрещается пытаться установить второй лазерный диск.

Основные регулировки магнитолы:

1. Включение головного устройства производится любой кнопкой на передней панели, кроме клавиши выгрузки лазерного диска из лотка. При первом включении устанавливается нулевой уровень громкости. Для отключения магнитолы применяется кнопка Вкл/Выкл, размещенная под поворотным регулятором громкости.
2. Активированный по умолчанию демонстрационный режим выключается при первом использовании нажатием на рукоятку громкости. Позднее можно отключить демонстрационную заставку через раздел меню Demo Mode.
3. Выбор источника звука производится последовательными нажатиями на клавишу Source.
4. Отрегулировать яркость подсветки можно при помощи кнопки Dim, которую следует удерживать нажатой 2 секунды. Пользователь устанавливает низкий или высокий уровень освещенности, а также может активировать автоматический режим (яркость снижается при включении фар головного освещения).
5. Для установки времени используется раздел меню Clock ADJ, изменение значения минут и часов производится вращением регулятора громкости. Имеется функция синхронизации времени по сигналам RDS.
6. Настройка параметров звучания и баланса громкоговорителей производится через вкладки в меню настроек. Дополнительно выбирается заводская установка эквалайзера или создается индивидуальная конфигурация.
7. Установка временных задержек, компенсирующих разное расстояние от слушателя до громкоговорителей. Для настройки используются значения из таблицы, имеющейся в инструкции по настройке и эксплуатации.
8. Поиск радиостанций производится в ручном или автоматическом режимах при помощи кнопок сканирования или клавиши Tune. Для записи частот используются 6 кнопок, размещенных под экраном.
9. Для воспроизведения диска используются клавиши под экраном. Допускается повтор композиции и воспроизведение в смешанном порядке.
10. При использовании сменных накопителей USB возможен поиск файла по названию. Для этого используется регулятор громкости звука.

Технические характеристики

Автомагнитола Алпайн имеет следующие параметры:

• диапазон чувствительности тюнера УКВ — 87,5-108,0 МГц;
• соотношение сигнал/шум — 65 дБ;
• диапазон принимаемых средних и длинных волн — 531-1602 и 153-281 кГц;
• ширина — 178 мм;
• высота — 50 мм;
• монтажная глубина — 162 мм.

Встроенный порт USB соответствует требованиям стандартов 1.1 и 2.0, поддерживает установку зарядных устройств мобильных телефонов. Суммарный ток, проходящий через разъем, не должен превышать 1 А. Допускается установка сменных накопителей категории Mass Storage, отформатированных по стандарту FAT 16/32. Вместимость устройства производителем не оговаривается, могут применяться портативные жесткие диски.

Головное устройство оборудовано звуковым процессором и усилителем мощностью 50 Вт на канал.

В комплект поставки входит микрофон для реализации функции «свободные руки». Устройство размещается вблизи головы водителя — на потолке или на противосолнечном козырьке. Прокладка провода к магнитоле осуществляется вдоль облицовок передних стоек. Кабель фиксируется специальными зажимами, приобретаемыми отдельно.

Технические параметры автомагнитолы Alpine UTE-92BT

Эта автомагнитола имеет несколько параметров, на которые надо обратить внимание. Именно они являются причинами популярности магнитолы среди потребителей

1. Максимальная мощность составляет 50 Ватт по каждому из четырёх каналов.
2. При необходимости настройки частот производятся в диапазоне 87,5 — 108,0 мГц.
3. Требуемый уровень чувствительности в режиме звучания моно достигает предела в 0,7 мкВ, что очень неплохо для такого типа магнитолы.
4. Если рассматривать канал альтернативного характера то избирательность по нему равняется 80,0 дБ, а соотношение таких показателей как сигнал и шум находится в пределе 65,0 дБ. Это отличные данные, которые дают возможность добиваться хорошего качества звука в салоне транспортного средства.
5. Есть разделение каналов в режиме стереозвучания, когда параметры составляют 35 дБ. Это показатель, который сравним с устройствами высокого класса.
6. Коэффициент, характеризующий захват составляет 2,0дБ, что позволяет наслаждаться звучанием любимого трека в салоне машины.

Автомагнитола Alpine UTE-92BT — это решение проблемы по организации системы воспроизведения звука и видео в салоне машины с минимальными затратами на уровне лучших стандартов.

ALPINE UTE-92 BT инструкция по эксплуатации онлайн — страница 22

Инструкция ALPINE UTE-92 BT для устройства автомагнитола содержит страницы на русском языке.

Размер файла: 4.51 MB. Состоит из 57 стр.

Вы можете скачать pdf файл этой инструкции: Скачать PDF

• Дополнительную информацию о режиме системы 2WAY/

• Звук от системы не поступает, если выходной сигнал

Использование режима MX (Media Xpander) обеспечивает четкое звучание вокала или инструментов независимо от музыкального источника. Музыку с CD, iPod и т. д. можно четко воспроизводить в автомобилях даже в условиях сильного дорожного шума.

Элемент настройки: MX SETTING

Поворачивайте поворотный регулятор, чтобы выбрать источник для применения параметра Media Xpander, а затем нажмите кнопку ENTER.

 USB  iPod  BT AUDIO  AUX

*1 Только для моделей CDE-193BT.

*2 Применять к файлам MP3/WMA/AAC на диске.

Поворачивая поворотный регулятор, выберите уровень параметра Media Xpander, а затем нажмите кнопку ENTER.

OFF  LEVEL 1  LEVEL 2  LEVEL 3

• Режим MX не предусмотрен для радиодиапазонов FM, MW и LW.

Функция BASS ENGINE SQ

При использовании функции BASS ENGINE SQ, предусмотренной в данном устройстве, производится одновременная настройка нескольких параметров, определяющих звучание низких частот. Настройка уровня звучания низких частот производится автоматически для достижения оптимального звучания низких частот на различных уровнях громкости.

Нажмите и удерживайте кнопку BASS не менее 2 секунд, чтобы переключить звуковой режим.

BASS ENGINE SQ  MANUAL SET (начальная настройка)

Обеспечивает автоматическую настройку всех соответствующих параметров низких частот одновременно.

Позволяет вручную настраивать каждый аудиоэффект по отдельности.

• Эту процедуру можно также выполнить, выбрав BASS ENGIN в

• Чтобы сразу вернуться в режим настройки звука, нажмите

кнопку BASS, если для параметра BASS ENGIN установлено значение OFF.

• Настроить данный параметр можно в приложении Alpine

• Если вы переключите систему 2WAY/3WAY (стр. 26) в режим

3WAY, вы не сможете настраивать этот параметр.

Когда включен режим BASS ENGINE SQ, при настройке уровня низких частот автоматически выставляются все соответствующие аудиопараметры для достижения оптимального уровня звучания низких частот.

Нажмите кнопку BASS, чтобы открыть экран настройки BASS ENGINE SQ.

При этом подсветка устройства меняется.

Поворачивая поворотный регулятор выберите необходимый уровень (от 0 до +6).

Начальная настройка: +3.

• Можно регулировать только в том случае, если для параметра

DEFEAT установлено значение OFF.

• Регулируется только если для режима системы 2WAY/3WAY

установлено значение 2WAY.

• Затрагиваются такие параметры низких частот: EQ

PRESETS, 9BAND EQ, SUBWOOFER (когда настройка элемента выполняется в программе Alpine TuneIt), X-OVER, SUBW SYS и MX SETTING. Эти параметры задаются автоматически в режиме BASS ENGINE SQ и не могут настраиваться по отдельности.

• Значение параметра BASS ENGINE SQ увеличивается

последовательно, от 0-го уровня до 6-го.

• Если в течение 5 секунд не было выполнено ни одной операции,

устройство автоматически переключится в обычный режим.

Тюнер Alpine UTE-92BT

В автомагнитоле Alpine UTE-92BT есть специальный тюнер, который позволяет выполнять определённый набор функций.

1. Память для станций радио достигает трёх десятков позиций. Поэтому использовать её в большом городе будет просто. Так же тем, кто привык путешествовать, станет полезным такое число позиций, позволяющее не менять свои любимые частоты.
2. При необходимости можно воспользоваться параметром, автоматически помещающем в память нужную станции. Это очень удобно, так как даёт возможность экономии времени и сокращает периоды на поиск нужной частоты.
3. Поисковый режим — это отдельная составляющая магнитолы. Вместо привычного всем поиска по частотам тут имеется возможность выбора. Есть вариант подбора в режиме местных радиостанций, когда определяются только частоты вещания данного региона. Также можно воспользоваться высоким уровнем чувствительности, когда будут доступны частоты иных городов, где пребывает транспортное средство.

Функции

Магнитола UTE-92BT предоставляет владельцу следующие возможности:

• встроенная память на 18 радиостанций диапазона УКВ и 12 для режимов средних и длинных волн;
• прием сообщений RDS;
• штатный блок Bluetooth;
• совместимость со смартфонами Apple;
• синхронизация с записной книжкой в телефоне;
• режим «свободные руки»;
• голосовое управление смартфонами Apple;
• многоязычное меню настройки параметров;
• функция усиления низких частот Bass Engine SQ;
• штатный 9-полосный параметрический эквалайзер;
• настраиваемый разделительный фильтр;
• ручная настройка частоты и крутизны среза;
• режим Media Expander, улучшающий звучание музыкальных файлов.

Обзор автомагнитолы Alpine UTE-92BT

Автомагнитола Alpine UTE-92BT — это поистине шедевр современной инженерной мысли, который можно увидеть в магазине. Главным преимуществом такого типа устройства является доступность в ценовом диапазоне с одновременно высоким качеством

Это важно для того, чтобы устройство эксплуатировалось как можно дольше, что позволяет экономить средства покупателей

Цена автомагнитолы Alpine UTE-92BT в среднем 10 тыс. руб.

Естественно, что такая модель завоевала большую популярность у потребителей, которые стремятся экономить деньги и получать качественное устройство. При этом, чтобы модель могла служить не только заявленное производителем время, но и более продолжительный период, необходимо соблюдать некоторые требования по эксплуатации, которые обычно прописываются в соответствующей инструкции.
