Как открыть крышку телефона Xiaomi
Xiaomi смогла убедить многих скептиков, что производитель из Поднебесной может радовать таким же качеством сборки новых смартфонов, как и А-бренды вроде Samsung и Sony. Конечно, случаются «сбои в матрице», и некоторые партии смартфонов получают определенный процент брака, однако, учитывая количество произведенных устройств, этот процент действительно мизерный.
По большей части, продукция Xiaomi радует качеством, и многие покупатели пользуются своими устройствами по несколько лет, не заморачивая себя апгрейдом.
И всё же со временем у довольного владельца смартфона Xiaomi может появиться необходимость разобрать свой гаджет для того, чтобы, например, провести мелкий ремонт (замена аккумулятора или экрана). В этот момент есть два решения данной задачи: принести смартфон специалистам или же попробовать решить проблему своими руками. Тем более, что процесс открытия задней крышки – не такой уж и страшный процесс.
Так что, если вы готовы немного поработать руками, то давайте посмотрим, как открыть заднюю крышку вашего Xiaomi.
Подготовка перед разборкой смартфона
К сожалению, времена съемных крышек смартфонов остались далеко позади – голыми руками тут не обойдешься. Поэтому перед самой разборкой стоит запастись необходимым оборудованием.
Во-первых, нам понадобится специальная лопатка для открытия крышки. В последнее время продавцы запчастей для смартфонов (впрочем, практически для любой мелкой техники) все чаще вкладывают в комплект поставки своей продукции необходимые мелкие инструменты. Если вы решили заменить, например, аккумулятор и приобрели его, скажем, на AliExpress, то существует большой шанс, что продавец уже положил необходимый инструмент внутри упаковки, в которой придет ваша батарейка.
Во-вторых, для более «глубокого» разбора смартфона (если придется идти дальше, чем снятие крышки) вам понадобятся специальные мелкие инструменты – набор отверток и пинцет. Ну, и, напоследок, не забудьте приготовить скрепку для извлечения лотка под сим-карты – лоток нужно будет вытащить перед выполнением любых манипуляций.
Инструкция по снятию крышки
Что ж, начнем процесс разборки смартфона Xiaomi – этот способ подойдет практически для любого смартфона с пластиковой крышкой. Просим обратить на это уточнение особое внимание – для крышки, сделанной из стекла, инструкция будет выглядеть несколько другим способом.
Сначала нам необходимо выключить устройство и вынуть лоток для сим-карт. После выключения смартфона обязательно подождите около минуты, чтобы все выполняемые процессы окончательно прекратились.
Наличие наклеенной на экран пленки (или защитного стекла) будет большим плюсом, так как при разборке есть небольшой шанс появления царапин на дисплее. Если ваш экран девственно чист, то можно на время процедуры наклеить на него обычный прозрачный скотч.
Теперь потихоньку начинаем непосредственно разборку. На границе крышки и «основы» смартфона (левой и правой грани, где располагаются кнопки питания и управления громкостью) находим любое место, которое можно «поддеть». Место выбора не имеет значения, так как на большинстве современных смартфонов отсутствует специальная выемка для удобного разбора. Для разбора, очевидно, используем специальную лопатку.
Итак, вводим лопатку в выбранную щель в корпусе и начинаем медленно продвигаться по всему периметру крышки. Водим лопаткой до момента отщелкивания крышки от основания смартфона. Делаем все аккуратно – снять крышку можно только после того, как все защелки вышли из своих пазов.
После того, как вы успешно выпустили все защелки, начинаем осторожно приподнимать саму крышку. Очень важный момент – не делая резких движений и не поворачивая крышку к себе, посмотрите, подсоединены ли к крышке какие-либо провода. Если да, то аккуратно приподнимите пинцетом все шлейфы и выньте данные ленты. После этого откладываем крышку. Процесс завершен.
Как сменить аккумулятор на смартфоне Xiaomi?
Как мы уже отметили, одной из самых частых причин открытия крышки смартфона является необходимость замены старого аккумулятора на свежий. К сожалению, процесс замены батарейки не такой простой, как снятие крышки, однако при наличии времени и терпения вы сможете здорово сэкономить на ремонте в сервисном центре.
В первую очередь нам нужно выкрутить все болты, которые сдерживают доступ к аккумулятору вашего устройства. После этого аккуратно поддеваем аккумулятор и вытягиваем его на себя. Проще это будет сделать после недолгого нагревания батарейки обычным бытовым клеем – аккумулятор держится на корпусе при помощи специальных клейких лент, и просто так они не поддадутся.
После того, как аккумулятор вытащен из своей «ванночки», избавляемся от остатков клея и подготавливаем свежую батарейку к установке. В комплекте нового аккумулятора будут находиться клейкие ленты – распределяем их по бокам той самой выемки для аккумулятора на смартфоне. После этого вставляем батарейку в её разъем и аккуратно надавливаем на размещенные заранее клейкие ленты, пока батарейка полностью не приклеится к корпусе.
Перед сборкой смартфона пробуем включить его – если экран загорается, значит, все сделано правильно. Далее просто собираем устройство в обратной последовательности и с удовольствием пользуемся смартфоном как новым.
Помните – если вы не уверены в своих возможностях, то, конечно, лучше не рисковать целостностью вашего устройства. Однако всегда приятно иметь альтернативу, тем более, как мы видим, справиться с разборкой может даже начинающий. Главное не забывать делать все без спешки.
Redmi Note 10S // Периодически пропадает изображение // Ковыряем текстолит, ищем межслой 🙂
Сегодня будем делать франкенштейна из нормального устройства лечить весьма интересную проблему на Redmi Note 10S, который «rosemary» на платформе медиатык.
Ну а что, раз уж начали ковырять линейку Redmi Note 10, можно и по каждому девайсу пройтись, следующим наверное напишу про Note 10 Pro 😀
Attention! Achtung! Увага! Внимание, многа букафф!
Тело зашло, как обычно, от другого сервиса, с заявленной проблемой «пропадает изображение при нажатии на область материнской платы, и больше не появляется пока телефон не перезагрузить с кнопок или не перестегнуть аккумулятор». А пропадает-то оно красиво, глядите, раза с четвертого только смог заснять:
При этом телефон продолжает работать и вибрирует при касании отпечатка, как бы пытаясь прочесть палец и разблокироваться, всё как и заявлено. Сразу в голове выстраиваем предположение, или это отвал проца, или межслойный обрыв, или, скажем, какой-нибудь держащийся на честном слове дроссель в обвязке драйвера питания дисплея после удара. А телефон явно после удара: на металлическом «бункере» кпшек имеются вмятины, о которых я упомянул на видео выше. Поехали в диагностику 🙂
Для начала проверяем глазами обвязку и сам драйвер питания дисплея, который вот он, обзывается SM3010B:
На этот аппарат схему ещё никто не слил, и в платных донглах её тоже нет (а может и есть, но в XinZhiZao нет, не суть важно:)), просто этот аппарат далеко не единственный где есть этот драйвер, и его ну вообще ни с чем не спутать. Хоть и половина гугла орёт о том что это якобы «контроллер заряда», «контроллер питания» и прочие оскорбительные в адрес этой микросхемы вещи 😀
Пытаемся пошатать все дроссели рядом с ней пинцетом, аккуратно, без фанатизма, убеждаемся что все на месте и надежно припаяно, и переходим к диагностике методом замера падений напряжений на коннекторе дисплея.
Готовые замеренные кем-либо эталонные значения для каждого контакта нам не нужны, будем искать линию которая реагирует на физическое воздействие, приложенное к доске, в пределах «норма/обрыв». Мультиметр у меня хоть и кажется смешным и далеко не Fluke, но этот малыш очень точен, удобен, меряет падения вплоть до 3х вольт и имеет моментальную звуковую реакцию при прозвонке. Но родные его щупы — говно редкостное которое отваливается спустя месяц интенсивной работы, и они в него встроены, заменить лень, поэтому у меня торчит из него просто два провода. Но мне так даже удобнее, потому что их можно припаивать к нужным точкам и появляется свободная рука, что сейчас как раз и будет кстати при поиске обрыва 🙂
Красный припаиваем к любой точке GND (земле), черным будем проводить замеры, щупами у меня обычно служат одноразовые лезвия 😀
Линия нашлась довольно быстро:
Казалось бы, что мы можем предположить, глядя на этот контакт и линию на плате? Мы же не знаем, что за линия, куда идет и каково её предназначение, но зато знаем что при её обрыве в момент работы дисплей красиво тухнет))
Но! Стоит просто включить логику и можно сделать некоторые выводы:
1) Линия не является интерфейсно-сигнальной, так как имеет довольно толстую дорожку и подключена к рядомстоящему крупному керамическому кондерчику, а стало быть это какое-либо питание с шансом 99.9%
2) Если это какое-либо питание, то оно явно выходит не с проца, также как и с дисплея на проц очевидно тоже не может идти, а значит, отвал проца — не наш случай и можно его лишний раз не трогать. Нужно искать другую проблему
Но для начала стоит все же выяснить, что за линия и самое главное, куда она идёт. Знаем, что это питание, знаем что приходит на дисплей, поэтому логичным действием будет снять драйвер питания дисплея и проверить падение на линии повторно. Если оно шло с драйвера, то без него оно всегда будет OL, что обозначает open line, как бы мы на плату больше не давили, поэтому дергаем драйвер и проверяем, угадали ли мы.
И да, мы угадали, без драйвера падение на линии теперь всегда OL. Теперь мы знаем, что это шина питания, формируемая драйвером питания дисплея, но как теперь искать обрыв? А что, если просто микросхема была в отвале?
Сомневаюсь, что такая крохотная микросхема способна отвалиться, если только на заводе её не припаяли коряво, да и гнилья после воды под ней нет. А пайка похожа на вполне нормальную, есть серые пятаки, но они светло-серые, что означает что окислительных процессов не было (при отвале были бы серые или темно-серые), и образовались они только что при снятии, потому что линии теплоёмкие и не успели разогреться до температуры плавления.
Но мы все же убедимся досконально. Теперь переключаем мульт в режим прозвонки, припаиваем один провод мультиметра на нашу неизвестную линию рядом с коннектором дисплея, а вторым щупом прощупаем каждый пятак под драйвером и найдем ту же линию. А также проверим на предмет изменения её сопротивления при физическом воздействии на плату:
Теперь нам известно, к какому пятаку драйвера привязана линия, а также мы убедились в том что имеем дело с так называемым межслойным обрывом.
Межслойный обрыв — физический разрыв дороги в одном или нескольких слоях печатной платы, возникающий в следствие сильных ударов, изгибов платы, или повреждений после воды (дорога может сгнить внутрь). Воды в нашем аппарате нет, а удар есть, поэтому предстоит поискать место разрыва в слоях. Кому-то ведь надо этим заниматься чтобы другие мастера сразу знали, куда лезть и «где копать» 🙂
Так как дело не в драйвере, дорога под ним весьма массивная и обрыв никак не может быть на верхнем слое (как например кодек на семерках), то чистим посадочное, накатываем драйвер на новые шары и вставляем его взад. Но все же интересно понять что это за линия, а схемы на телефон нет. Я ведь уже упоминал о том, что SM3010B довольно популярный драйвер и стоит в любом говне на амоледе во многих телефонах, а раз во многих телефонах, значит на какой-то из них наверняка есть и схематик, верно?)
Первым из таких мне в голову пришел Mi 11, открываем его схематик, ищем в поиске маркировку МС и любуемся:
Выводы BGA микросхем обозначаются как шахматное поле, начиная от ключа. Ключ — точка в углу микросхемы, нужен чтобы поглазеть на него и не поставить микросхему случайно задом наперёд или повернуть на 90 градусов, если она квадратная. Возвращаемся на несколько фото выше и вспоминаем что линия расположена прям в самом углу, там же где и ключ микросхемы, поэтому этот вывод именуется A1 (отметил фиолетовой стрелкой), а сама линия, собственной персоной, питание AVDD (отметил желтой стрелкой).
Итак, в телефоне на который нет схемы мы без труда вычислили линию, куда идет, зачем нужна и как обзывается. А как найти место обрыва?
Первым делом, очередное логическое предположение, если мысленно начертить прямую линию от коннектора к драйверу то заметно сужается диапазон поиска:
А далее вступает в игру ловкость глаз и никакого мошенничества, осматриваем под микроскопом область с двух сторон платы в поисках хоть какой-либо мелкой трещинки. Зачастую межслойные обрывы образуются именно под посадочными полигонами бункеров, потому что бункер при ударе гнется и в момент тянет вместе с собой верхний слой земли, пытаясь его разорвать, поэтому на края бункеров обращаю особое внимание. И вуаля, мы нашли зацепку:
О чем я и говорил. Почему-то инженеры Xiaomi решили не припаивать кусок экрана к плате, оставив его висеть в воздухе, тем самым при ударе ровно в этом самом переходе и образовалась трещина, потому что экран стремился оторваться и потянул за собой припаянный к себе слой земли, а другой в это время остался на плате и на него не было воздействия. Дергаем бункер на подогреве, пропаивая его по кругу паяльником с пастой 138 градусов и зачищаем полигоны:
Теперь трещину видно более отчетливо
Расчищаем до второго слоя, видим одну единственную толстую дорогу в обрыве, убеждаемся прозвонкой что это оно, восстанавливаем двумя перемычками и замазываем ультрафиолетовой маской:
Усё:)
Сажаем бункер обратно, отмываем плату и собираем аппарат
Проверяем, что плате теперь ультрафиолетово на физические воздействия, и на этом ремонт всё. Как вставлять эмодзи с приложения пикабу под яблоко, я уже устал рисовать одинаковые смайлики, помогите 🙂
Так как под предыдущим постом некоторая часть аудитории облила меня говном, озвучила что я способствую краже телефонов так как позволяю себе перекидывать чистые пары на залоченные платы и (о боги!) снимать при этом неприкосновенную FRP блокировку, то здесь жду комментариев в духе «да можно было мычку кинуть от драйвера к коннектору через всю плату», «проще было текстолит свапнуть» и т.д.
Связаться со мной тут:
Мой вк
Телега
г. Новосибирск
7.1K постов 41.1K подписчика
Правила сообщества
ЕСЛИ НЕ ХОТИТЕ, ЧТОБЫ ВАС ЗАМИНУСИЛИ НЕ ПУБЛИКУЙТЕ В ЭТОМ СООБЩЕСТВЕ ПРОСЬБЫ О ПОМОЩИ В РЕМОНТЕ, ДЛЯ ЭТОГО ЕСТЬ ВТОРОЕ СООБЩЕСТВО:
Посты с просьбами о помощи в ремонте создаются в дочернем сообществе: https://pikabu.ru/community/HelpRemont
К публикации допускаются только тематические статьи с тегом «Ремонт техники».
В сообществе строго запрещено и карается баном всего две вещи:
В остальном действуют базовые правила Пикабу.
Восхищаюсь людьми которые умеют делать такие вещи.
Шерлок, моё почтение.
Redmi note 8pro, при разговоре по громкой связи на магнитоле в машине отключает микрофон. Если переключить на тачскрина, телефон/гарнитура появляется звук. Проходит время и опять собеседник не слышит. На наушниках, всё ок, на другой трубке всё ок.)
Второй вопрос что можете подсказать по совмещённой антенне блютус /wifi ( что-то смотрел мануалы и схемы и не понял где она). Хотел попытаться их разделить или разобраться что за чип за это в ответе
[то здесь жду комментариев в духе «да можно было мычку кинуть от драйвера к коннектору через всю плату», «проще было текстолит свапнуть» и т.д.]
Шли таких диванных комментаторов . мммм. в лес!
Красавчик! Подписался. Очень интересно. Сам радиолюбитель и ремонтник, но таких вершин не достиг, ибо возраст, глаза не те, а в моё активное время всего этого (сотовые, чип-детали и пр.) не было и в помине))
Популярные теги
Ответ istoric564 в «Помощник»
Капитализм, капитализмом, а всё равно всё делаешь сам . Не скажу за цены, но скажу за «мастеров». Уже больше 5 лет строю дом. Так долго в том числе и потому что не найти мастеров — или заняты, или ценник уходит в космос. С горем пополам поставил коробку. Внутрянку делаю всю сам по банальной причине — или ценник который в наше время 1 к 1 со стоимостью материалов, или начинаются откровенные выёбывания из анекдота: кто строил дом — пидорасы . пришли штукатуры и спросили какие пидорасы выложили стены и т.д. и т.п. Последний случай как раз сейчас переживаю с работами по укладке металлочерепицы на крыши над козырьком крыльца и балкона. Вызывал 6 разных людей.
1. Крыльцо сделаю — балкон нет, 6 метров высоко.
2. Надо на 3 дня вызывать вышку что бы сделать балкон. (Чего билять там 8 квадратов, да высоко, да согласен на вышку — но 3 дня, по 8 часов. )
3.Приехал, посмотрел. Перезвоню — не перезвонил.
4.Приехал, посмотрел. Перезвоню — перезвонил, сам не сделаю — отдам коллегам.
5. Приехали «коллеги» номера 4 — металлокаркас сделан не так, ребер не хватает, конструкция шатается, нужны леса для балкона . Выкатили ценник — высокий, но хотя бы что-то .
6. Приехал, как мартышка облазил и обмерял все крыши. Дал ценник — ударили по рукам. В течении двух дней дал список материалов. Я всё закупил — вчера написал что задерживается . ну ёбана .
Как по итогу — всё сам . долго, мучительно, но благо есть интернет, руки не из жопы — только вот высоты боюсь .
Ответ на пост «Помощник»
Данная история всколыхнула последние события поиска человека, который сможет сделать мне ремонт в туалете.
Место действия: Новосибирск
Вводные: туалет, 1.5 квадратных метра по полу. Высота потолка 2.7. Стандартный одноместный туалет.
Необходимо сделать: заменить чугунный тройник, заменить унитаз на инсталляцию. По одной стороне все коммуникации закрыть гипсокартоном, по нижней части которого плитка(обсуждаемо) с доступом к счётчикам и кранам, установить гигиенический душ, разводка из полипропилена сделана. С другой стороны по низу плитка, сверху краска. За унитазом плитка и краска аналогично. Пол плитка.
Что я получаю, делая обзвон по мастерам, которые позиционируют себя как универсалы: в 60% случаев обещают перезвонить и не перезванивают. 20% случаев не соглашаются работать не в новостройке, 10% не соглашаются работать из-за чугунного тройника, 5% дают аргументированный отказ, 5% тупо не берут трубку.
Один случай запомнился, супер супер мастер согласился за 150к сделать, не считая материалов. Я его тактично отправил нахер.
Вот подскажите, господа мастера, как на вас выйти? Как получить адекватное качество ремонта за адекватные деньги? Или просто я что-то не понимаю и сейчас действительно тот масштаб работ, что я указал, стоит больше 100к?
Я уже и примерный дизайн в 3д с хотелками и размерами набросал, готов материалы день в день привести, даже свой инструмент, если будет нужен какой-то, предоставлю. Но воз и ныне там. Уже почти полгода ищу и думаю, что придется все самому делать.
Делаю ванну чёрной
Обновленная отделка от Пик
Объект: Красноказарменная 15
Цена: от 300 000₽ до 550 000₽ за м2
Самая дешевая Студия 20м2 — 10 000 000₽
Самая дорогая 3-комнатная 69 м2 — 26 656 830₽
Говорят, во всех новых проектах уже будет обновленный тип отделки, ребята тоже не стоят на месте и подстраиваются под современные тренды и технологии)
Новенькая от застройщика
Еще больше интересного контента про стройку, технадзор и приемку недвижимости Вы можете посмотреть на моем канале в MrNadzor
Стройка сарая для коров. Успеем ли мы до снега?
Япония меня не перестает удивлять своим качеством!
Всем здравствуйте! Моим подписчикам низкий поклон за преданность!
Часы моего клиента, винтажные из Японии 1966 год
Головка переводного вала сломанная, ее ранее припаивали на олово что смешно))) Стекло обязательно на выброс и все остальные детали по мелочи исправлю.
Вот он самый и есть Японец с большой буквы))) Май ,1966 года мир увидел гениальное изобретение инженеров.

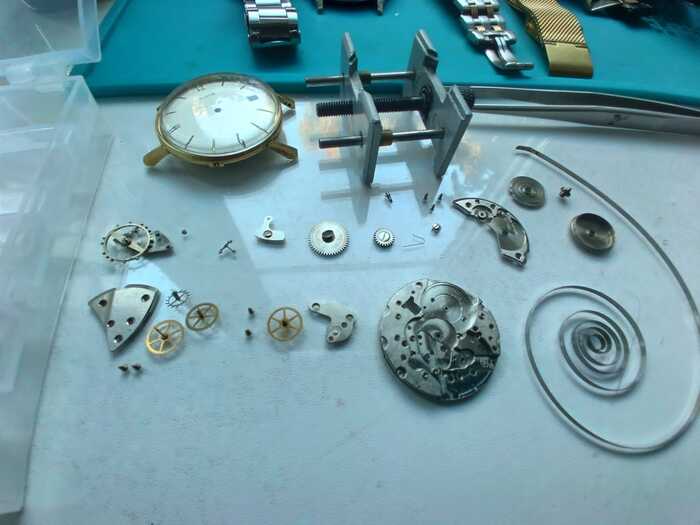

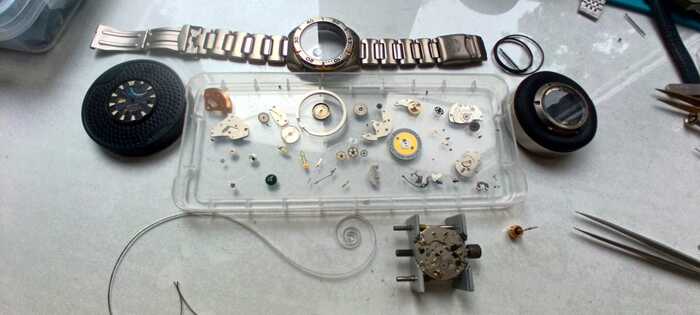

Разбираю до последнего винтика!
Переводной вал переделаю, и головку подберу более менее.
Как приятно собирать такие часы чистые)))

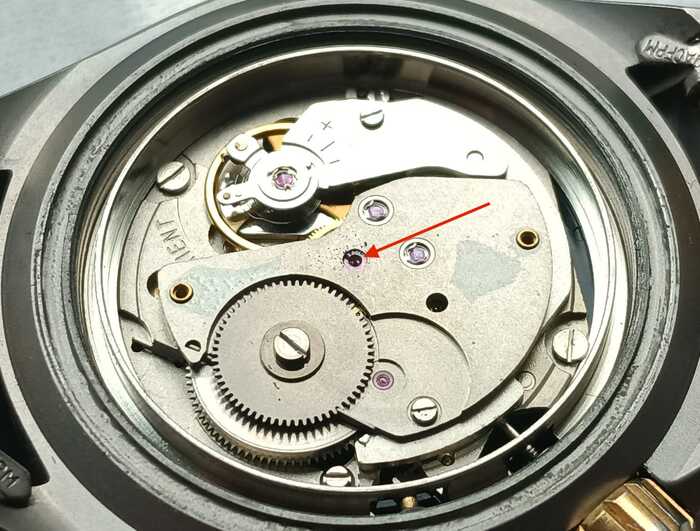

Ох уж эти пружины которые держат накладной камень.
Посмотрим сколько грязи.
Да много накопилось за годы.
Мой подопечный почти готов.

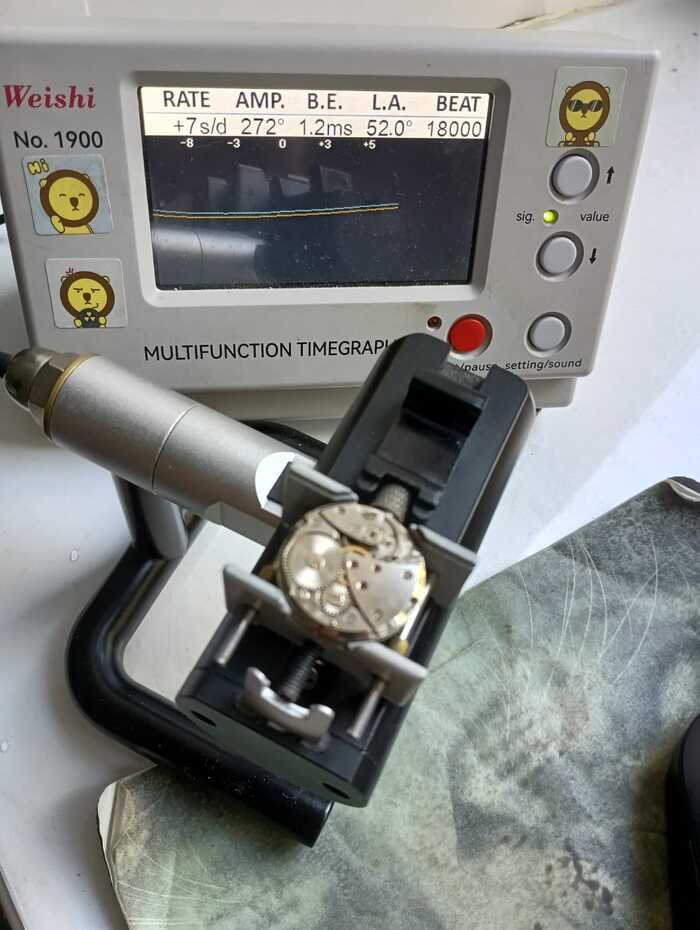

Считаю для таких винтажных часов очень неплохие показатели, амплитуда в 250 и погрешность хода до 5 секунд в сутки
Прокладку новую обязательно поставить.
Ну вот так у меня получилось))
Мои столярные опусы 2. Очень большой подоконник на очень маленький балкон + ремонт всего балкона
Добрый день дорогие пикабушники. Особенно радостно приветствую моих подписчиков, вас уже больше 100! Продолжу свой рассказ о том, как мое увлечение в работе с деревом приводило к каким-то результатам.
Достаточно важной частью в ремонте квартиры оказался балкон, причем сам балкон достаточно смешной, он очень маленький, неудобной формы, с заужением с одной стороны и с колонной с другой. Вот такой:
Балкон в П-44, суровый и беспощадный
Хотелось сделать из него хоть какое-то пространство, где можно работать. Для чего там была нужна столешница, плавно перетекающая в подоконник, а так как, во-первых, такого из пластика не сделаешь, а во-вторых в квартире уже были смонтированы унылые пластиковые подоконники, хотелось чего-то более душевного. Еще один важный момент этой истории, тут я захотел быть настоящим мужиком и решил сделать ремонт балкона полностью самостоятельно. Забегая вперед, скажу, что этого не вышло, так как монтаж теплого пола, заливку стяжки по нему и шпатлевку с покраской сделал не я. И если первые две операции я и не предполагал делать сам, так как опасался что-то испортить, то шпаклевку я даже начал, но мне так не понравился результат моей работы, что я сразу закончил и попросил завершить компетентного человека (привет Дарко). Далее немного расскажу о до столярной части преобразования балкона, к сожалению до дерева пришлось поработать с другими материалами.
Самая противная часть работы шлифовка, хорошо, что респиратор уже был в наличии
Весь утеплитель уже наклеен
Первым делом надо было поставить теплое остекление, на фото выше оно уже есть. Потом необходимо было сошлифовать краску со всех стен, загрунтовать её и клеить утеплитель по внешнему контуру. В основном я использовал минеральный клей, утеплял минеральной плитой 10 см. Меньше плохо по расчёту теплоэффективности, более эффективный пенополистирол не брал из противопожарных соображений, так как в случае возгорания практически ничем незакрытый пенополистирол всех быстро и безболезненно убьет, а если его защищать от возможного пожара слоем пенобетона, толщина будет та же.
Зауженный край балкона, частично прикрытый листом металла, что не позволяло тут клеить на минеральный клей
Только в одном месте пришлось сократить толщину плиты до 8 см и клеить на клей пену, это зауженный край балкона, где есть металлический лист, на котором нельзя использовать минеральный клей.
После оштукатуривания всех стен
После того, как утеплитель был наклеен, все стены были заштукатурены, и прямо по-взрослому, по маякам.
Раскладка теплого пола
После был смонтирован теплый пол, выполнен ГКЛ потолок (нет на фото), залита стяжка и можно было приступать к столярной части.
Чертеж столешницы с раскладкой на отдельные щиты
Я прикинул конфигурацию подоконника. Самой важной частью ТЗ была возможность создать на балконе хоть одно рабочее место, для чего в подоконник необходимо было встроить достаточно глубокую столешницу. Так как в паз внизу наружного остекления идеально заходила доска толщиной 2 см было решено набирать подоконник из щитов толщиной в 2 см, как это показано на чертеже, но в тех местах, где они выходили за верхнюю грань утепления я снизу доклеивал куски щитов, чтобы визуально толщина была 4 см. Вариант с покупкой щитов в 4 см и выфрезеровкой краев я сразу отмел, так как объем вынимаемого материала был бы слишком большой. Для этих целей был закуплен щит из массива ясеня.
Начало процесса сборки подоконника
Процесс сборки не был прост, так как, во-первых, сделать его одной деталью в принципе невозможно, в таком случае, явно где-то ошибешься в размерах, да и установить не вышло бы, во-вторых, у меня не было возможности фрезеровать кромки уже после установки подоконника, так как я бы упирался в стены и не смог бы снять кромку до конца. Поэтому пришлось выставлять детали по одиночке, начал я с подгонки щита, который вы видите на фото сверху, потом отмерил расстояние справа от него, подпилил кусок туда, срастил их на шкантах подклеил кусок снизу, нарастив толщину до 4 см, с фрезеровал кромку со стороны стены.
Первый блок выставлен
И уже после этого ту часть подоконника, которую вы видите на фото выше, окончательно установил на алюминиевый уголок, который не видно на фото. Хочу указать на свою ошибку, в месте, где подоконник-столешница стыкуется с внутренней стеной, надо было сбивать штукатурку и заводить его глубже, а потом выравнивать стык уже при шпаклевке. Я этого не сделал, и после года использования щит чуть подсох и образовалась щель.
Разметка деталей на противоположной стороне
С другой стороны балкона разметка деталей происходила похожим способом. Я выставил подоконник на внутреннее окно и разметил косой элемент между ними.
Установка части подоконника в узком угле
Далее полностью подготовил часть подоконника вдоль внутреннего окна, а именно скруглил угол, нарастил внизу толщину до 40 мм, срастил с косым элементом и при помощи какой-то матери установил это все на место. Сложность была во впихивании всей конструкции под внешнее остекление, так как по ширине она утыкалась в противоположное окно. В итоге пришлось вставить её под внешнее остекление, не доводя до узкой торцевой стены, а потом забивать в её сторону всю деталь киянкой. На фото видно заглушки рядом с внутренним окном. Потом я их сошлифовал заподлицо с плоскостью подоконника. Они скрывают отверстия, в которые были вкручены саморезы, притянувшие подоконник к внутренней стене. Так же с противоположной стороны вы видите отверстия для шкантов, необходимые, чтобы наращивать подоконник дальше.
Почти все в сборе, остался центральный соединительный элемент
Далее подоконник был наращен с обоих сторон уже по внешнему контуру, оставалось только все соединить и нарастить толщину снизу.
Финальный участок ждёт завершения
Для этого места был сделан специальный клиновидный кусочек с двумя шипами по краям, который в итоге на клей при помощи киянки был посажен на место. Ниже видео первой попытки.
Видео торжественной неудачной попытки завершение контура
Здесь видно, что попытка не удалась, с одной стороны осталась щель, и мне пришлось очень быстро его выдирать, пока клей не застыл. После того, как внутренняя часть была немного спилена, он прекрасно и, главное, окончательно встал на место.
Шлифовка неровностей стыков
После этого осталось только зашлифовать стыки.
И провести финальную фрезеровку кромки, а затем уже зашлифовать начисто. Вот что вышло в итоге.
Подоконник после шлифовки и покрытия маслом
Подоконник после шлифовки и покрытия маслом с другой стороны
Затем все было закрыто пленкой, стены были отшпаклёваны и покрашены, а на пол я самостоятельно положил плитку. В итоге почти финальный результат вот такой:
Почти финальный результат
Почти финальный результат с другой стороны
А почти финальный он потому, что тут еще нет плинтусов, хотя они уже наклеены, а главное тут еще нет полочек в нише и доборов на окнах. Я их еще не сделал, думал делать пластиковыми на пену на стыковочном профиле, что самое стандартное и банальное решение. Однако, вероятно сделаю из фанеры с наклеенными ламелями из ясеня толщиной 4-5 мм, чтобы у некоторых людей меньше пригорало на тему зачем мне ленточная пила Powermatic.
Спасибо за внимание!
Следующая моя история будет посвящена тому, как мы делали вот такой огромный цельный стол-подоконник на даче.
Царь подоконник, около 100 кг
Камчатка, Авачинский перевал
Снято на Xiaomi 13 Pro, телевик.
Лето, закупоренное в бутылки
Брэдбери писал про вино из одуванчиков, что это лето, закупоренное в бутылки. А мне что-то захотелось закупорить в совсем маленькие бутылки буквально всё. Начала с летнего леса с мухоморчиками.
Высота бутылочки вместе с крышкой — 2,5 см, без крышки — 1,5 см.
Сложно тут буквально все 🙂 Слепить что-то, что в высоту меньше мизинца, не потерять это все (задача со звездочкой! Если что-то упало на пол, начинать с начала — лучший вариант), покрасить, запихнуть в бутылочку (задача с большой звездочкой, диаметр горлышка меньше 7 мм, если что-то запихнуть пинцетом, то пинцет там не разомкнуть и он остается там на веки вечные), оттереть весь клей и грязь со стенок. Много-много попыток и нервов иии. Результат того стоит!
Дальше появилась бутылочка с Петровичем в подарок фанатику своей работы
И бутылочка с баней, пивком и рыбкой фанатику отдыха 🙂
Очень жаль, что на фотках все это можно приближать — видна каждая шероховатость. При всей моей остроте зрения — глазом эти косяки не видны.
Есть идея оснастить данное чудо моей мысли освещением. Задача такая: освещение должно занимать мало места, быть автономным (чтобы можно было как брелок повесить на ключи и в минуты отчаяния смотреть как на огонь), батарейки должны легко меняться или аккумулятор легко перезаряжаться и гореть это все должно хотя бы час.
Я сделала вот это из пробки, светодиода, отпиленной части ручки и 2 батареек LR41
Плюсы сего изобретения:
1. оно горит!! Для меня, как для человека далекого от мира электрики это — великое достижение
2. оно относительно маленькое и автономное, можно повесить как брелок
Минусы:
1. Оно горит 5 минут. Ставить новые батарейки каждый 5 минут большой удар по кошельку и экологии
2. Светодиод занимает половину бутылки. Непомерная роскошь для чего-то, что и так размером 1,5 см
3. Сделано на коленке и так и выглядит. Хотелось бы что-то более изящное, без торчащих кусков проводника.
А теперь, уважаемые знатоки, внимание, вопрос! Реально ли сделать что-то, что соответствует задаче и как?
Просто бизнес
Еще больше интересного контента про стройку, технадзор и приемку недвижимости Вы можете посмотреть на моем канале в Тг MrNadzor
Кварцевые часы тоже можно перебирать!
Всем здравствуйте, моим подписчикам огромный привет.

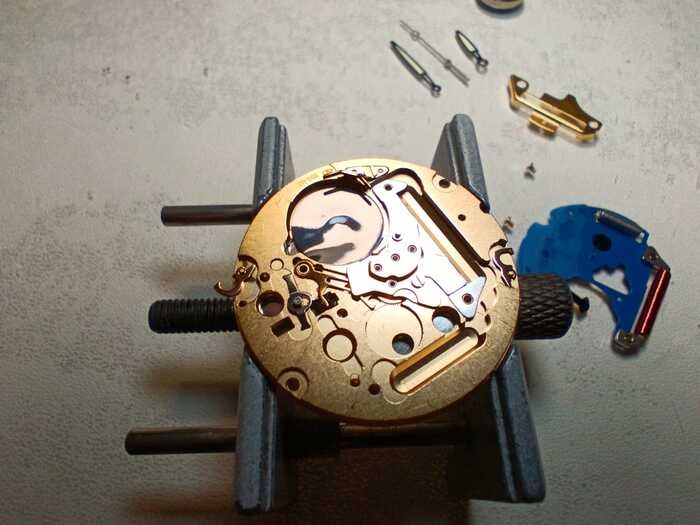

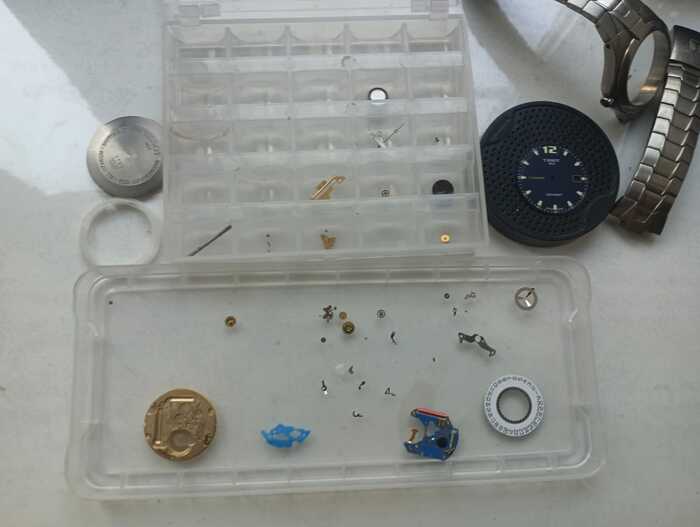

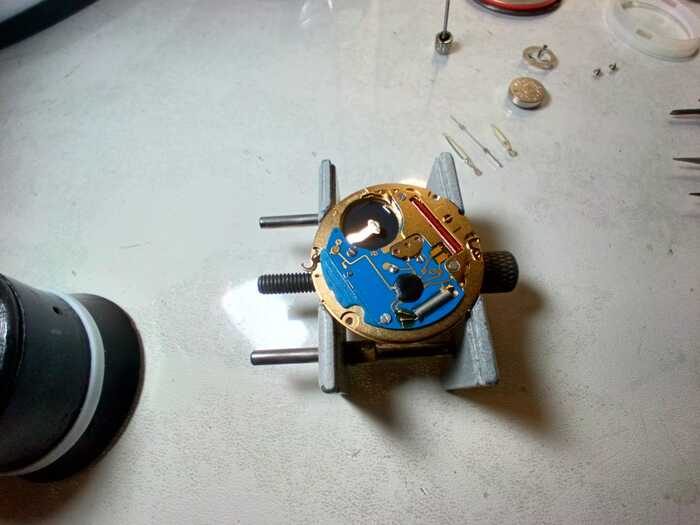

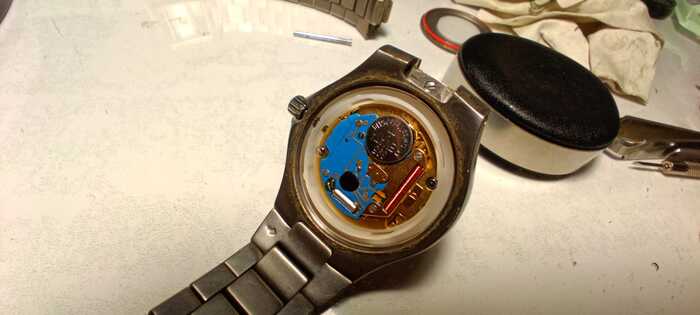

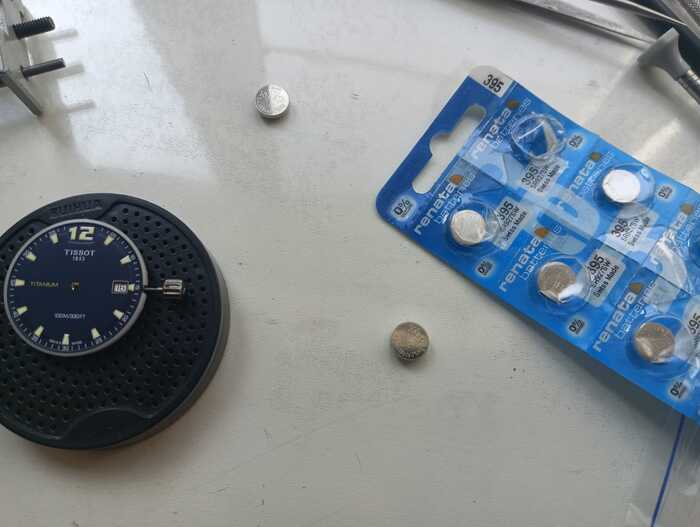

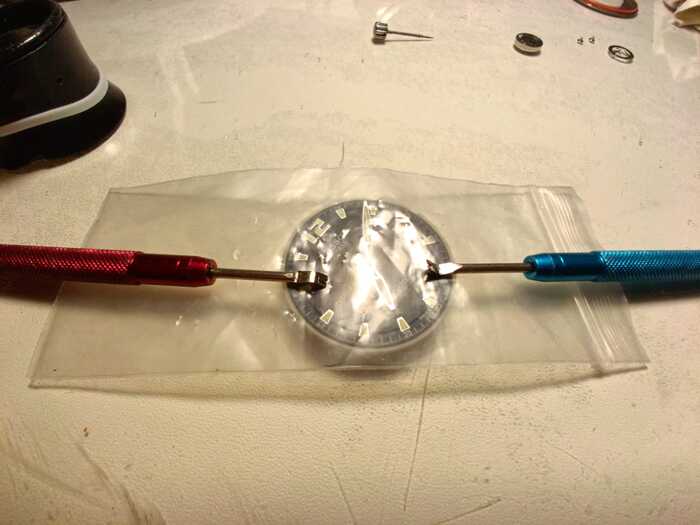

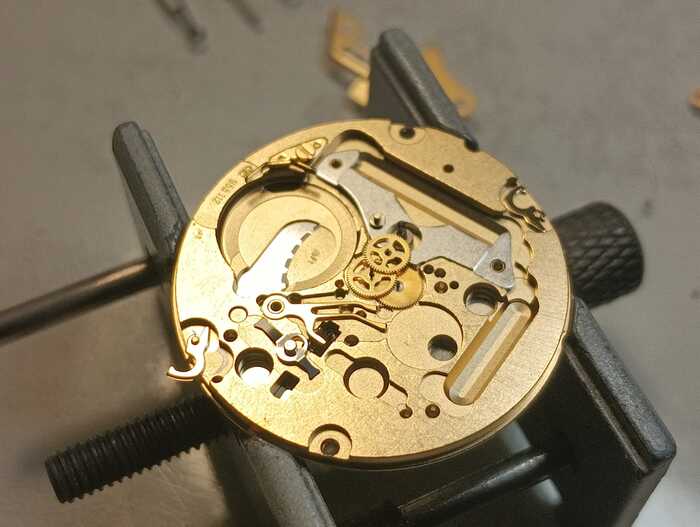

Немного фотографий о том что кварцевые часы тоже годны для репассажа!
Овощных дел мастер
Самый прибыльный процессор Qualcomm sm7150. Mi note 10 lite. Нет изо
Добрый.
Очень я люблю эту серию процессоров с их бесконечным отвалом с разными красочными эффектами.
Пропажа звука, отлёт камер, отсутствие изображения или вовсе невключайка.
Причём проблема не всегда механическая, вернее она механическая, но не всегда этому надо помогать)
Обратился ко мне клиент по рекомендации от сервиса.
Роман, я в душе не помню кто ты, но спасибо)
В данном случае дисплей уже кидали новый, а значит дело в плате.
Штош.
Реболл процессора штука по сути не такая уж и сложная, просто с этим делом нужно потренироваться и тогда можно косить бабки особо не заморачиваясь)
Вот собсно воин без картинки.
Ясное дело, что часть модуля под замену, поэтому об успешности реболлинга мне подскажет верхняя его часть xD
Материнская плата в этом телефоне выглядит просто
Ну здравствуй кормилец xD
Этот проц пихают в большинство моделей под названием lite и redmi, а так же затолкали в mi 11 lite (у которого ещё сканер отпечатка не правильно уложен на заводе и постоянно разваливается).
Варварски демонтажирую защитный экран для удобного доступа к чипу.
Почему не снимаю полностью?
Ну во первых не хочу греть плату после удара, ибо непредвиденно может отвалится что то ещё и будешь думать проц не сел или что то ещё отлетело, ну а во вторых вопрос эстетики тут не стоит, так как в первую очередь нужны данные.
Отвал данного чипа начался отседова (красные линии)
Смотреть тут особо нечего. Делаю переошаривание
И запаиваю это дело обратно
Вот теперь хорошо
Собсно 40 минут по времени и 10к за ремонт.
Правда на полке лежал дней 5 наверное в ожидании очереди на ремонт.
Дисплей клиент заменил в другом месте, ибо у меня чуть подороже)
Задать вопрос по восстановлению данных в дохлых телефонах можно мне в телегу, либо зовите меня тут по призыву @R.Fon
Увидимся на Таганке)
Служба вскрытия замков. Вскрытие со смертельным исходом
Занимаюсь вскрытием, заменой и установкой замков более 8 лет.
Но сегодня расскажу историю своего коллеги из города Владимир.
Далее повествование будет идти от его лица.
История совершенно невероятная, но не торопитесь звать кота с лампой, пруфы будут в конце.
Случилось это пару недель назад.
Все началось как обычно, с телефонного звонка.
Звонила женщина — риэлтор. Требовалось открыть квартиру которую у прошлого владельца отсудили за долги по ЖКХ и продали с торгов новому собственнику.
Ничего необычного, такие заявки поступают периодически.
Уточнил у нее наличие всех документов и доверенностей, сказал что буду открывать только в присутствии полиции.
Она согласилась и я выехал.
Квартира находилась в поселке, около 30км от города.
Приехал на место. Трех этажный панельный дом еще советской постройки.
На месте меня уже ждут риэлтор и двое сотрудников полиции.
Пока поднимались на этаж участковый рассказал что у старого собственника квартиры вроде как есть три ружья с истекшим сроком регистрации.
Так же рассказал о том что у этого человека конфисковали машину за те же долги по ЖКХ.
И по сути мы приехали отжимать у него квартиру.
Не хорошая ситуация.
Поднимаемся на второй этаж. Дверь с двумя цилиндровыми замками.
Проверил — закрыты оба.
Участковый постучал в дверь. Тишина.
Я приступил к вскрытию. Замки довольно простые, так что открылись быстро.
Участковый открыл дверь и зашел в квартиру.
Я в это время начал собирать инструмент.
И вдруг . участковый выбегает из квартиры с криком » У него ружье» !
Двое полицейских и риэлтор побежали вниз а я побежал вверх.
Логика простая.
Мозг сообразил что в хвосте этого «паровозика» есть не маленькая вероятность получить выстрел в спину.
Бегу наверх и вдруг раздается выстрел. Как я понял куда то в сторону убегающих сотрудников.
Бах, через пару секунд раздается второй выстрел.
Как я понял, стрелок даже не вышел в подъезд а стрелял изнутри квартиры, через проем открытой двери.
Забегаю на третий этаж (последний), начинаю долбиться во все квартиры.
Никто не открывает.
Понимаю что одна из дверей приоткрыта. Дергаю ее на себя.
За ней вторая деревянная.
Толкаю ее — закрыто.
Выбиваю деревянную дверь со второго удара ногой, заскакиваю в квартиру и закрываю железную дверь на задвижку.
Смотрю в глазок — никого.
Вроде пронесло.
Прохожу дальше в квартиру — дома никого нет.
Выхожу на балкон. Балкон открытый.
И получилось так что квартира стрелка находится прямо подо мной.
Спускаться через балкон не вариант.
Стрелок может меня заметить.
Западня, блин. Ни через дверь не выйти, ни через окно.
Попал!
Мой оператор связи в этом поселке не работает.
Связи нет.
Нашел несколько старых простыней, связал из них веревку, привязал ее к балконным перилам.
Ну так, на всякий случай.
Сижу уже около часа. Периодически выхожу на балкон. Приехал СОБР, полиция.
СОБРовцы зашли на первый этаж подъезда и кричат стрелку:
— Вячеслав, бросайте оружие и выходите.
Стрелок кричит в ответ:
— Сейчас поем и выйду. Ждите минут 20.
Проходит 20 минут:
— Вячеслав, выходите без оружия. 20 минут прошло.
— Да-да, сейчас доем и выйду. Ждите.
И вот такое длилось еще часа полтора.
Он то ел, то одевался, то шнурки гладил.
Через какое то время слышу внизу грохот.
Тихо открываю дверь в подъезд.
Весь подъезд в густом дыму. Видимость нулевая.
Ну зае*ись. Только этого мне и не хватало.
Остается один путь через балкон.
По такому дыму до выхода из подъезда можно и не добежать.
Выхожу на балкон, там тоже все в дыму. Дым валит из нижней квартиры.
Заметил пожарных возле угла дома.
Кричу им:
— Дайте лестницу !
— Жди, сейчас машину к тебе подгоним.
— Какую машину ?! Тащите трехколенку.
— Сейчас принесем.
Пожарные уходят и все.
5 -10 минут никого нет.
Дыма становится все больше. Уже тяжело дышать.
Я понял что они просто боятся подходить под его балкон.
Понял что никто не придет меня спасать.
Пиз*ец, бл*дь.
Спасайся как хочешь или сгори там.
Замотал лицо мокрой тряпкой.
Меня уже начало мутить от этого дыма.
Сбрасываю вниз свою самодельную веревку и начинаю по ней спускаться.
Через горящий нижний балкон.
Отбежал за угол дома.
Человек нас уже ждал. Он готовился. Ружья, бензин .
Все было готово.
И судя по всему сдаваться он не собирался.
Похоже что все получилось именно так как он и планировал.
Человек сгорел заживо. Сидя на своем диване.
До поздней ночи я собирал свой залитый водой инструмент и давал показания сотрудникам служб.
Для товарища майора:
История выдуманная, видео сделаны в фотошопе, новости фейковые.
Если у вас есть вопросы по замкам и дверям, я создал группу замочных мастеров https://t.me/masterzamki
Группа создана с согласия пикабушников и по их просьбам.
В группе вы можете задать любой интересующий вас вопрос и получить ответ квалифицированного мастера. Так же можете найти контакты частного мастера в своем городе.
Список мастеров в закрепленном комментарии.
На данный момент в группе более 170 мастеров из разных городов России
И опять о работе!
Всем здравствуйте, так же не могу не поздороваться с моими подписчиками, спасибо что вы остаетесь со мной.

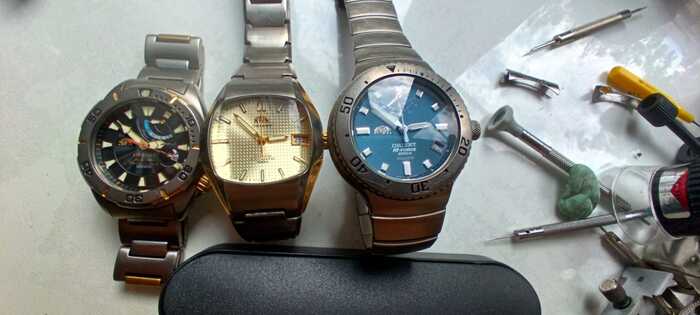

Небольшая коллекция часов моего подписчика где надо было привести в порядок.
Вот одна из моих работ!
Но к сожалению по прибору видим плачевное состояние, а это то что — 324 секунды в сутки конечно же перебор, и низкая амплитуда в 176, чуть позже будет ясно почему.

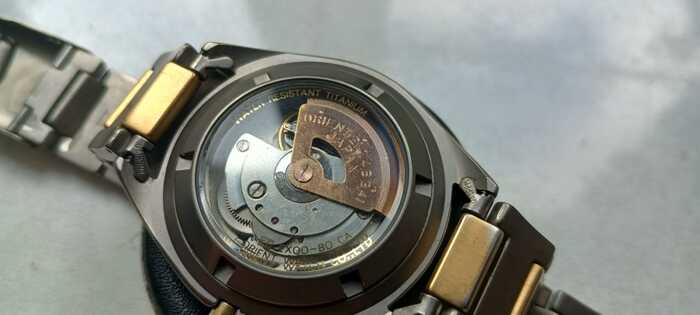

После снятие ротора и моста автоподзавода уже видим хаос в виде крошки.
Это грязь накопилась за много лет эксплуатации часов.
Такая грязь в пружине конечно мешает работать нормально часам.

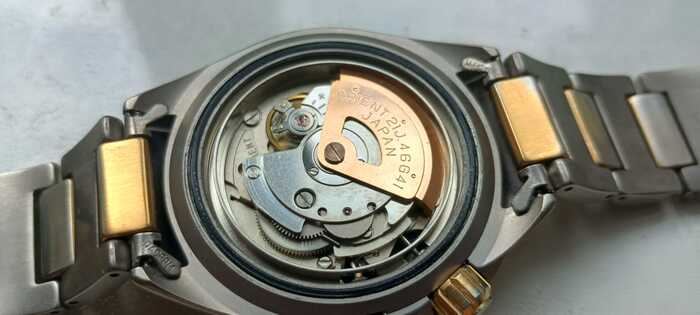

Небольшой обзор лицевой стороны.
Можно закидывать на мойку и потом собирать, надеюсь результат будет положительный.

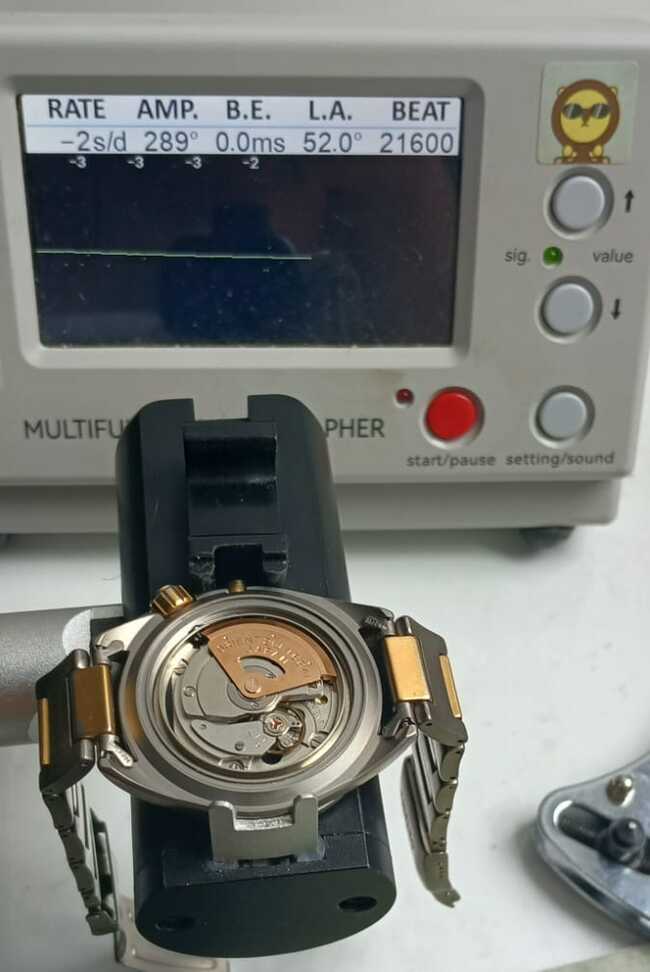

После промывки, смазки, и окончательной сборки, проверяю на приборе перед тем как закрутить крышку. Ну думаю клиент будет доволен, Амплитуда высокая, если есть от 260 уже хорошо, в моем случае 289, а про погрешность суточного хода вообще молчу)))
Вот такая небольшая коллекция была обслужена клиенту. Одну работу я вам показал. Надеюсь владелец часов будет доволен.
Не помогли в сервисе значит попробую я!!
Всем здравствуйте дорогие читатели, а так же пламенный привет моим подписчикам.
Интересные часы попались мне от подписчика, в сервисе не смогли толком отремонтировать и решил клиент доверить мне. Поехали смотреть!

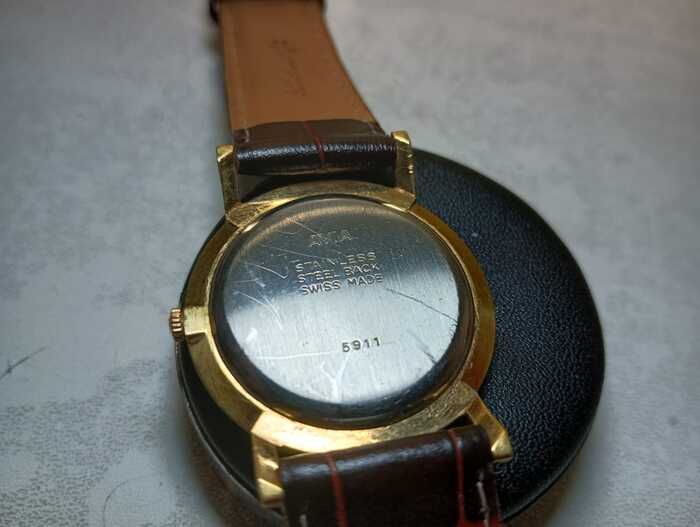

Задняя крышка с царапинами из за того что открывали не удачно не раз.
Прибор показывает ужасные параметры. Погрешность хода в — 133 секунды в сутки, а амплитуда в 130 уже дает знать что по-моему их от слова совсем не разбирали для обслуживания. Дальше цифры уже не важны.
Вот такой красавец внутри, напоминает старую Ракету чем то)))
При извлечение из механизма переводного ключа обнаружен волос на нем)))
Интересная система календаря под циферблатом.
С такой грязной пружиной никогда не будет нормальная амплитуда.
Вот такая должна быть нормальная амплитуда после обслуживания))) Ну и погрешность хода малость отрегулировал!

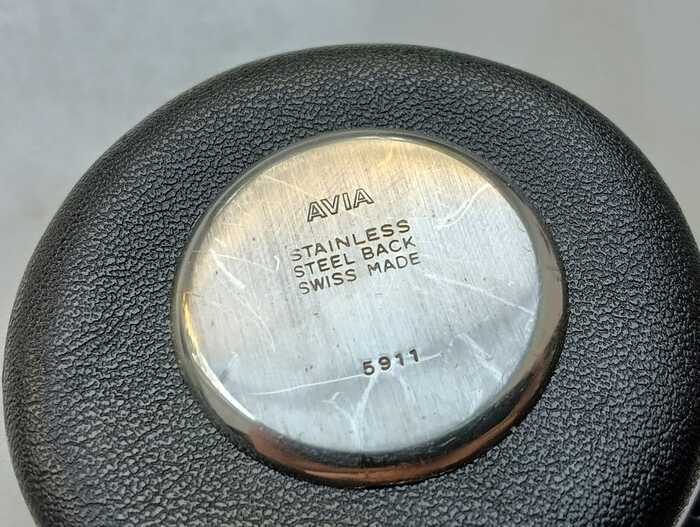

Попробую немного отполировать крышку.
Думаю лучше стало.
Стрелки ржавые выброшу и поставлю что нибудь классическое.
Радуем клиента о готовности часов.
Перекраска желтой кухни
Всем привет! Раскопал в архивах очень давнюю работу.
Особенность этих желтых фасадов в том, что они крашены с 2-ух сторон. Вроде, как это классно, но и создает определенную проблему!
Основная проблема, с которой сталкиваются наши заказчики, если у них фасады крашены с 2-ух сторон — это сколы от посуды, кастрюль и всего остального, что можно найти в кухонных шкафах.
Поэтому, повидав сотни разных кухонь, я пришел к выводу, что обратную сторону кухонного фасада лучше делать ламинированную. Проще говоря использовать в качестве материала фасада ЛМДФ.
За время пока мы красили фасады, заказчик купил новую плиту и вытяжку, но сказал, что ремонт будет продолжаться) Получился у нас вот такой цвет.
Если вам интересна тема покраски кухонных фасадов, пишите свои вопросы в комментариях или по контакту в профиле. Постараюсь на все ответить, а возможно и что-то подсказать.
Про влагозащиту Китайфонов)
На волне постов про влагозащиту телефонов и конкретных просьб от комментаторов как например эти:
Я решил сделать пост о том как гниют Oneplus, Xiaomi и Google Pixel
Да, пиксель не китаец, но отдельный пост ради него пилить такое себе.
Под подследний пост набежали адепты святого Сам Себе Сунга с великолемными рассказами что только у меня одного телефоны гниют, а они свои телефоны моют с мылом и много лет пользуются без проблем. Посмотрим сколько набежит сюда)
Oneplus 8 pro весь зеленый
Даже пыхнул в районе датчика приближения)
Материнской плате тоже досталось, но на удивление все работало кроме датчика приближения)
Ванплас этот кстати был от одного клиента, который целый пост написал, где утверждал что я ему гниль подкинул и телефон спалил, хотя я его гнилой и битый дисплей успешно переклеил сэкономив ему деньги и выдал без гарантий в его кривом корпусе. Да и на вопрос как можно подкинуть процесс гниения за 30 минут после получения, ведь для этого потребуется несколько недель или даже месяцев — человек так и не смог ответить. Плюс я все повреждения от воды зафиксировал на фото сразу после разборки и скинул ему, тк работаю честно и если есть проблемы с аппаратом, то сразу фиксирую их. Ествественно клиент утверждал что телефон в воде не был, а потом признался что все таки был. Сначала позвонил с матами доказывая что телефон отправлялся полность рабочим, затем поблагодарил за переклейку и сказал что у него был сложный день и признался что датчик приближения перестал работать после дождя и это было до ремонта. А потом писал мне с левых аккаунтов что я его обманул и залил телефон. Что было весьма непоследовательно. Писал и звонил с угрозами что напишет пост, хотя цель поста не совсем ясна. Потому что ему сразу распишут что он не прав, что собственно и произошло . Естественно договориться с таким человеком не получилось тк даже несмотря на мою дипломатичность у человека был бесконечный поток абстрактных претензий без фактов в самой агрессивной форме. Пришлось блокировать его аккаунты несколько раз, пока подобные действия не прекратились. В общем личность неоднозначная.
Кстати, забавно что он не узнал свой собственный телефон из моего поста. Что тоже многое говорит о клиенте.
Цель я думаю у него была простая — с помощью давления на меня снизить цену до, во время и после ремонта, потому что несогласен он был именно с тем сколько я взял за ремонт, хотя стоимость он знал изначально. Поэтому у человека не последовательно на ходу менялись претензии. Но я такие манипуляции пресекаю. Можно пост прочитать, там ещё лучше можно понять личность автора.
После таких и вот таких клиентов теперь в сервисе стоит 4 камеры и пишут все что я делаю с телефоном от и до на собственный сервер на котором это все и хранится и в любой момент можно получить доступ к работе над конкретным аппаратом если возникают спорные вопросы, даже если работа производилась несколько месяцев назад. Правда в обоих случаях у людей явно проблемы с ментальным здоровьем и сильная паранойя. Обычно я работаю все таки с ментально здоровыми людьми. Но лучше перестраховаться, потому что практика показывает, что даже решив вопрос с такими клиентами — это не гарантия что они не придумают и не подкинут ещё проблем на основе своей мнительности.
Как разобрать телефон Xiaomi Redmi Note 10S
Владельцы Xiaomi Redmi Note 10S редко жалуются на свой смартфон, однако в процессе эксплуатации пользователь может столкнуться с различными проблемами. Для их решения порой требуется полная разборка Xiaomi Redmi Note 10S. В подобной ситуации настоятельно рекомендуется обращаться за помощью в сервисный центр, но, если такой возможности нет, можно разобрать Xiaomi Redmi Note 10S самостоятельно.
Что для этого понадобится
Xiaomi Redmi Note 10S, как и любой другой смартфон на базе операционной системы Андроид, не получится разобрать без специальных инструментов. Нередко они продаются целым комплектом, однако его можно собрать из подручных средств:
- пластиковая карта (медиатор);
- присоска;
- маленькая отвертка крестового типа;
- изопропиловый спирт;
- салфетки.
Только при наличии всех рекомендованных компонентов можно приступать к разборке. И, поскольку Xiaomi Redmi Note 10S обладает несъемным аккумулятором, этот процесс будет довольно сложным и требующим тщательного изучения.
Процесс разборки Xiaomi Redmi Note 10S
Чтобы выполнить разборку смартфона с минимальным количеством последствий, за основу возьмем процесс выполнения операции в сервисном центре. Это поможет вам сориентироваться и действовать ровно так, как это делают профессионалы:
- Выключите смартфон.
- Извлеките лоток для SIM-карт и карт памяти.
- Положите мобильное устройство экраном вниз. В идеале нужно нагреть телефон на сепараторе для упрощения разборки.
- Установите присоску.
- Одной рукой оттягивая присоску и прижимая корпус, постарайтесь вставить под крышку уголок пластиковой карты или медиатор. Чем тоньше она будет, тем лучше.
- Если крышка будет тяжело отходить, воспользуйтесь изопропиловым спиртом.
- В конечном итоге вы должны пройтись пластиковой картой по корпусу всего смартфона, чтобы крышка полностью отклеилась.
- Снимите пломбы, защищающие винты.
- Поочередно выкрутите все винты, которые удерживают системную плату. Но будьте внимательны, так как винтики могут быть разных размеров. Вам нужно запомнить, где и какой из них был установлен, чтобы в процессе обратной сборки не столкнуться со сложностями.
- Снимите кожух.
- Отщелкните шлейф аккумуляторной батареи, чтобы обесточить смартфон. Делайте это неметаллическим прибором.
- Извлеките блок полифонического динамика, открутив винты, расположенные в нижней части корпуса.
- Снимите каретку SIM-карты.
- Отщелкните дисплейный шлейф.
- Отклейте хлястик батареи.
- Потянув за него, извлеките аккумулятор.
- Открепите межплатный шлейф, который располагается под батарейкой.
- Отщелкните коаксиальный кабель и шлейф сканера отпечатков.
- Извлеките материнскую плату.
Дальнейший план действий зависит от того, для каких целей осуществляется разборка. Безусловно, некоторые пункты инструкции можно пропустить, однако подробная иллюстрация всех шагов помогает понять, из каких компонентов состоит Xiaomi Redmi Note 10S.
